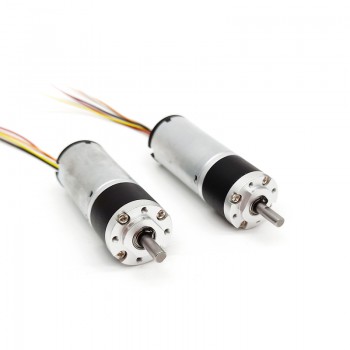

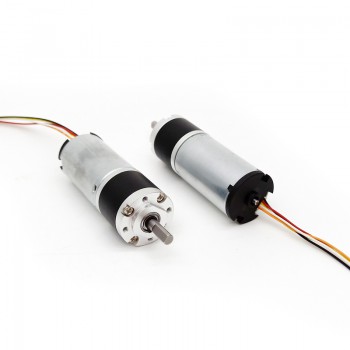

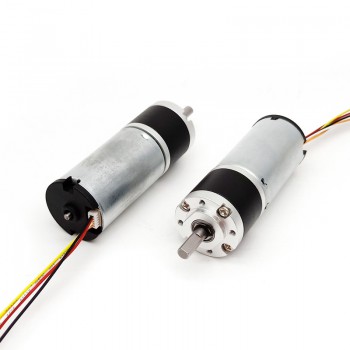

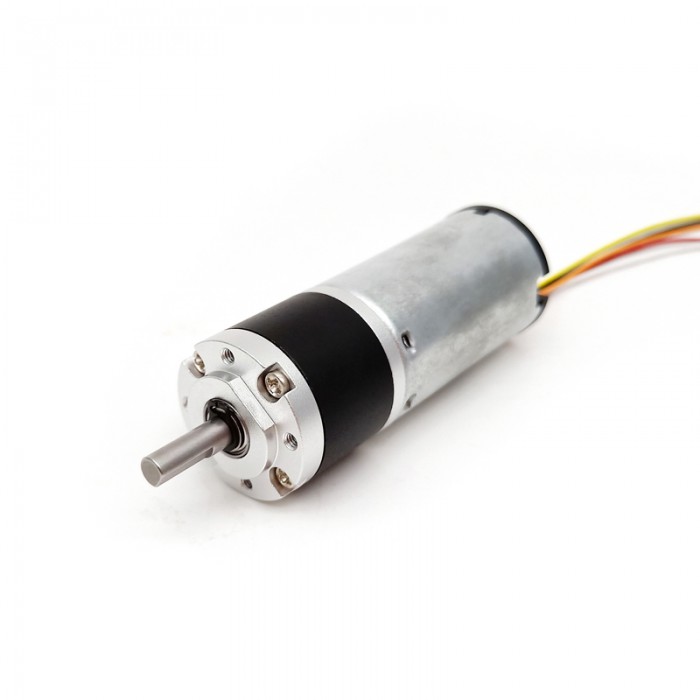

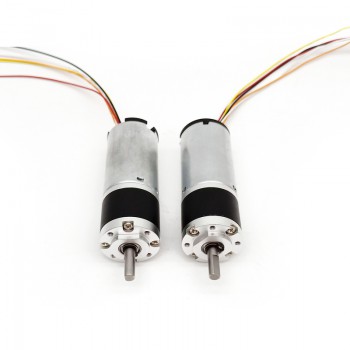

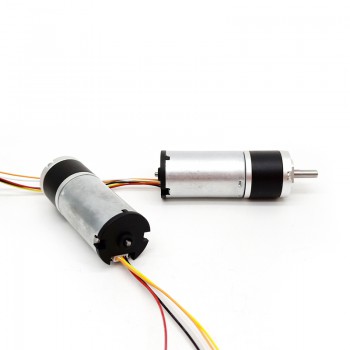

Pack de 2 Motores Eléctrico BLDC 12V/24V Φ22mm 3.0kg·cm 3W sentido horario y antihorario con reductor planetario (MP22-TEC2238)
- Manuales y documentacion:
Características:
Motor de 22 mm que proporciona un par de 0.8 Nm.
Adecuado para aplicaciones de diámetro pequeño, bajo ruido y alto par.
Relación de reducción: 4, 4.75, 16, 19, 22.6, 64, 76, 90, 107, 172, 224, 256, 304, 361, 428.7, 509, 1024.
Aplicaciones:
BOAT, coche, bicicleta eléctrica, ventilador, electrodomésticos, instrumentos cosméticos, hogar inteligente, robots.

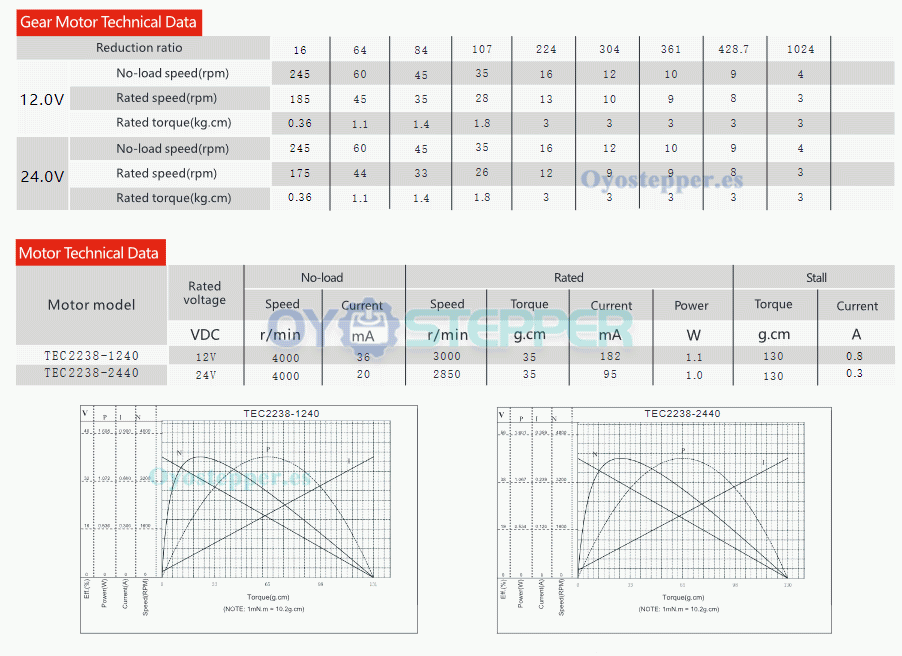

Especificaciones eléctricas:
Número de parte: GMP22-TEC2238
Voltaje nominal: 12V / 24VDC
Par nominal: 3.0 kg.cm
Par máximo tolerante: 5.0 kg.cm
Corriente nominal: 182mA (12V) / 95mA (24V)
Velocidad nominal sin engranaje: 3000RPM (12V) / 2850RPM (24V)
Velocidad nominal con engranaje: 3-185 RPM
Velocidad sin carga con engranaje: 4-245 RPM
Corriente sin carga: 36mA (12V) / 20mA (24V)
Potencia de salida: 1.1W (12V) / 1.0W (24V)
Tipo de engranaje: Engranaje planetario
Dirección de rotación: CW/CCW
Control: PWM
Driver: Interno/externo
Tipo de motor: Brushless
Encoder: 1-1024 ppr
Eficiencia: 65%
Ruido: 30cm, 40-50 dB

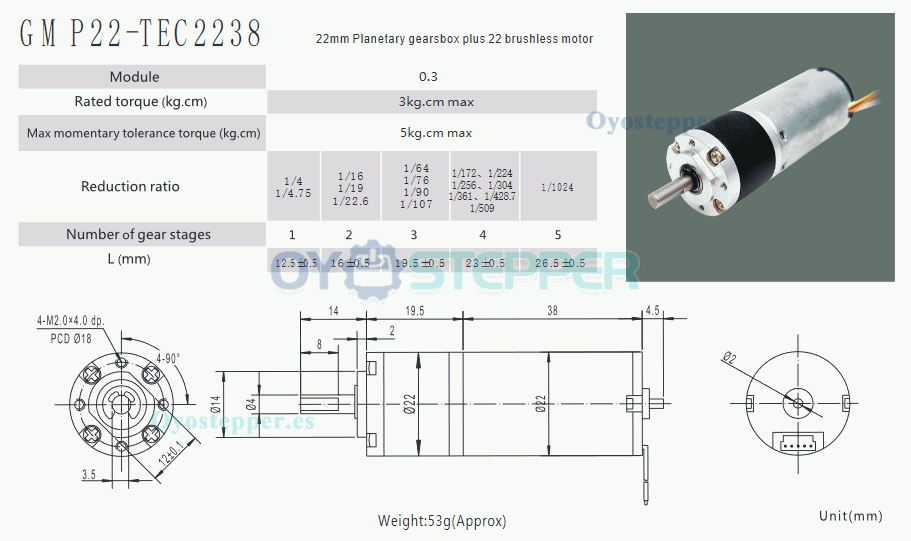

Especificaciones físicas:
Tamaño del motor: 22*38 mm
Diámetro del motor: 22 mm
Tamaño del engranaje: 2212.5 mm / 2216 mm / 2219.5 mm / 2223 mm / 22*26.5 mm
Longitud del cuerpo: 38 mm + longitud del engranaje
Longitud del eje: 12 mm
Longitud del D-cut: 8 mm
Diámetro del eje: 4 mm
Peso: 53 g
| Especificación física | |
|---|---|
| Longitud del cuerpo(mm) | 0.095 |
| Tamaño del marco(mm) | Φ20 |
| Diámetro del eje(mm) | 4 |
| Longitud del eje(mm) | 14 |
| Longitud de la caja de cambios(mm) | 19.5 / 23 / 26.5 / 12.5 / 16 |
| Relación de transmission | 4:1 / 4.75:1 / 16:1 / 19:1 / 22.6:1 / 64:1 / 76:1 / 90:1 / 107:1 / 172:1 / 224:1 / 256:1 / 304:1 / 361:1 / 428.7:1 / 1024:1 / 509:1 |
| Peso(gramos) | 53 |
| Tipo de eje | Corte en D |
| Eje simple/eje doble | Eje único |
| Tipo de caja de cambios | Caja de engranajes planetarios |
| Especificación eléctrica | |
| Potencia nominal(W) | 1.1 / 1 |
| Tensión nominal(V) | 12 / 24 |
| Corriente(A) | 182 / 95 |
| Par nominal(kg.cm) | 3 |
| Velocidad nominal(rpm) | 3-185 |
| Corriente nominal (A) | 0.182 / 0.095 |
