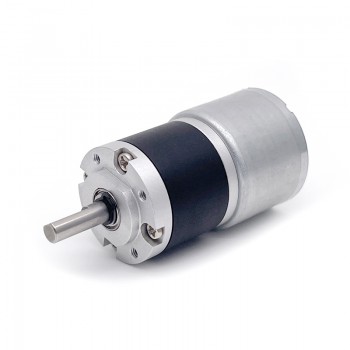

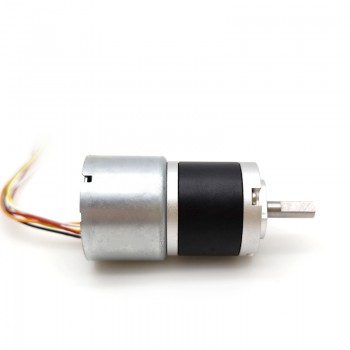

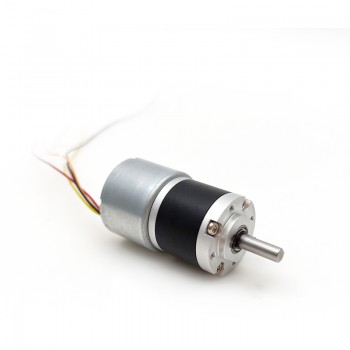

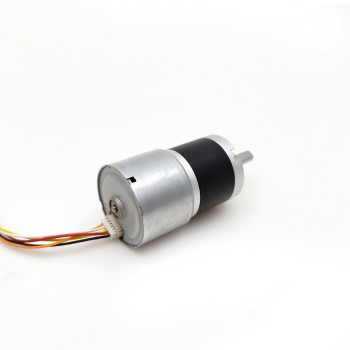

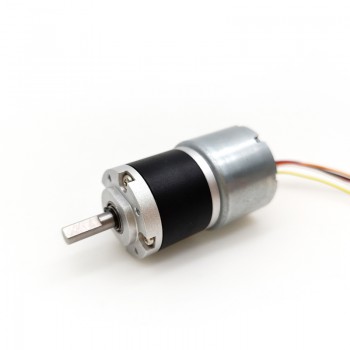

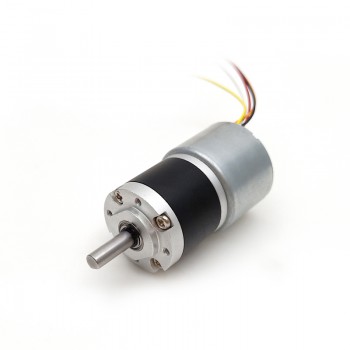

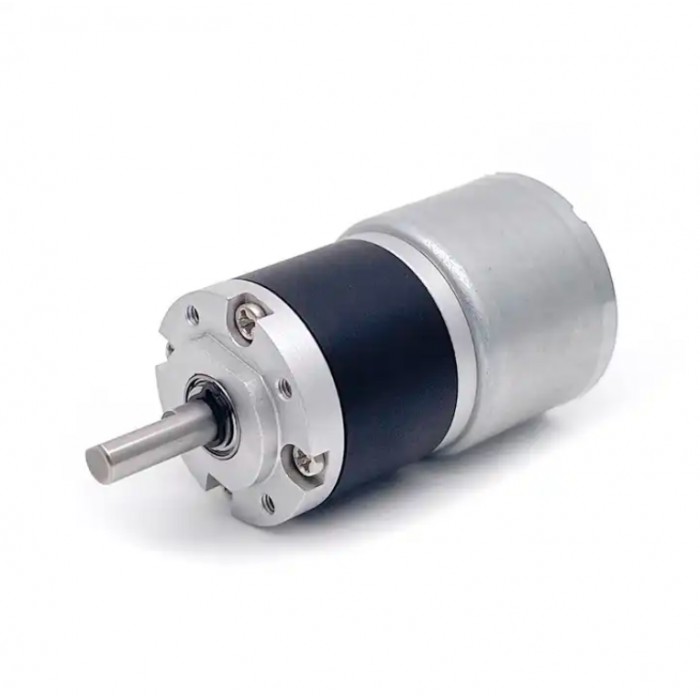

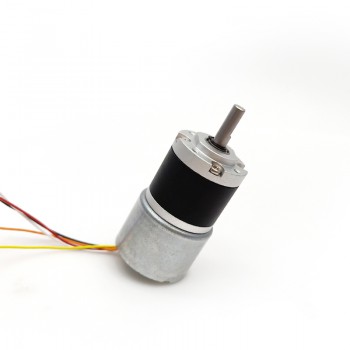

Pack de 2 Motorreductores DC sin escobillas 12V/24V Φ22mm 3.0kg·cm 1.54W con caja planetaria (GMP22-TEC2418)
- Manuales y documentacion:
Características:
Motor de 22 mm que proporciona un par de 0.8 Nm.
Adecuado para aplicaciones de diámetro pequeño, bajo ruido y alto par.
Relación de reducción: 4, 4.75, 16, 19, 22.6, 64, 76, 90, 107, 172, 224, 256, 304, 361, 428.7, 509, 1024.
Aplicaciones:
Robot, cerraduras, obturador automático, ventilador USB, máquinas tragamonedas, detectores de dinero, dispositivos de devolución de monedas, máquinas contadoras de moneda, dispensadores de toallas, puertas automáticas, máquina peritoneal, estantes de TV automáticos, equipos de oficina, electrodomésticos, etc.

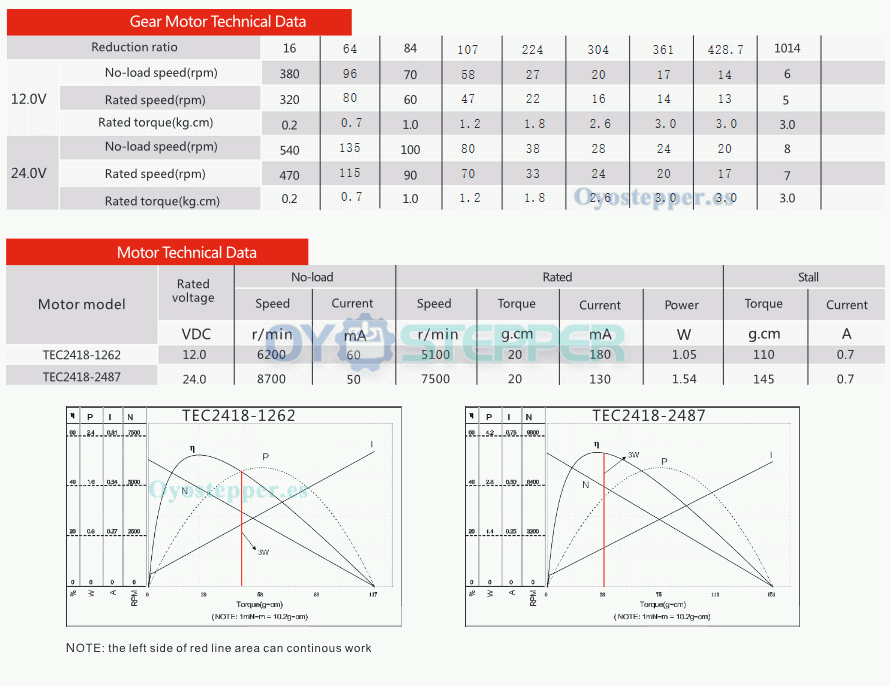

Especificaciones eléctricas:
Número de parte: GMP22-TEC2418
Voltaje nominal: 12VDC / 24VDC
Par máximo tolerante: 6.0 kg.cm
Par nominal: 3.0 kg.cm
Corriente nominal: 180 mA (12V) / 130 mA (24V)
Velocidad sin carga sin engranaje: 6200 RPM (12V) / 8700 RPM (24V)
Velocidad nominal sin engranaje: 5100 RPM (12V) / 7500 RPM (24V)
Velocidad sin carga con engranaje: 6-540 RPM
Velocidad nominal con engranaje: 5-470 RPM
Potencia nominal: 1.05W (12V) / 1.54W (24V)
Tipo de engranaje: Engranaje planetario
Dirección de rotación: CW/CCW
Control: PWM
Driver: Interno/externo
Tipo de motor: Brushless
Encoder: 1-1024 ppr
Eficiencia: 65%
Ruido: 30 cm, 40-50 dB;

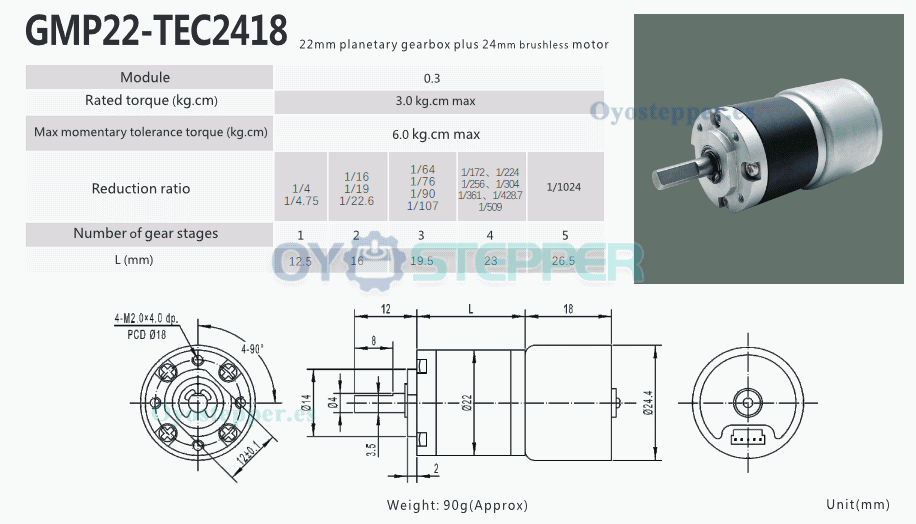

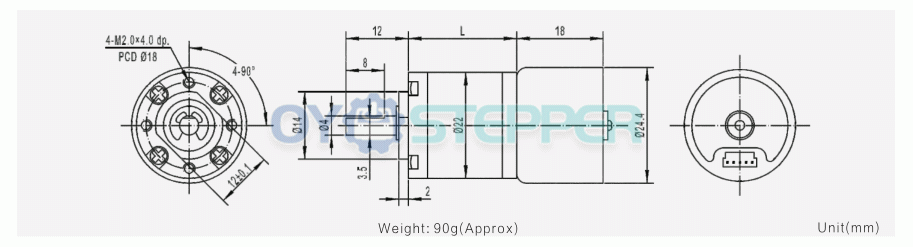

Especificaciones físicas:
Tamaño del motor: 24.4*18 mm
Diámetro del motor: 24.4 mm
Diámetro del engranaje: 22 mm
Longitud del motor: 18 mm + engranaje planetario
Longitud del eje: 10 mm
Longitud del D-cut: 8 mm
Diámetro del eje: 4 mm
Peso: 90g
| Especificación física | |
|---|---|
| Longitud del cuerpo(mm) | 42+Caja de engranajes planetarios |
| Diámetro del eje(mm) | 4 |
| Longitud del eje(mm) | 10 |
| Peso(gramos) | 90 |
| Tamaño del marco(mm) | Φ42 |
| Longitud de la caja de cambios(mm) | 12.5 / 16 / 19.5 / 23 / 35g |
| Relación de transmission | 4:1 / 16:1 / 76:1 / 107:1 / 224:1 / 304:1 / 428.7:1 / 1024:1 / 4.75:1 / 22.6:1 / 64:1 / 90:1 / 172:1 / 256:1 / 361:1 / 509:1 |
| Tipo de eje | Corte en D |
| Eje simple/eje doble | Eje único |
| Tipo de caja de cambios | Caja de engranajes planetarios |
| Especificación eléctrica | |
| Potencia nominal(W) | 1.05 / 1.54 |
| Tensión nominal(V) | 12 / 24 |
| Par nominal(kg.cm) | 3 |
| Corriente nominal (A) | 0.13 / 0.18 |
| Velocidad nominal(rpm) | 5-470 |
