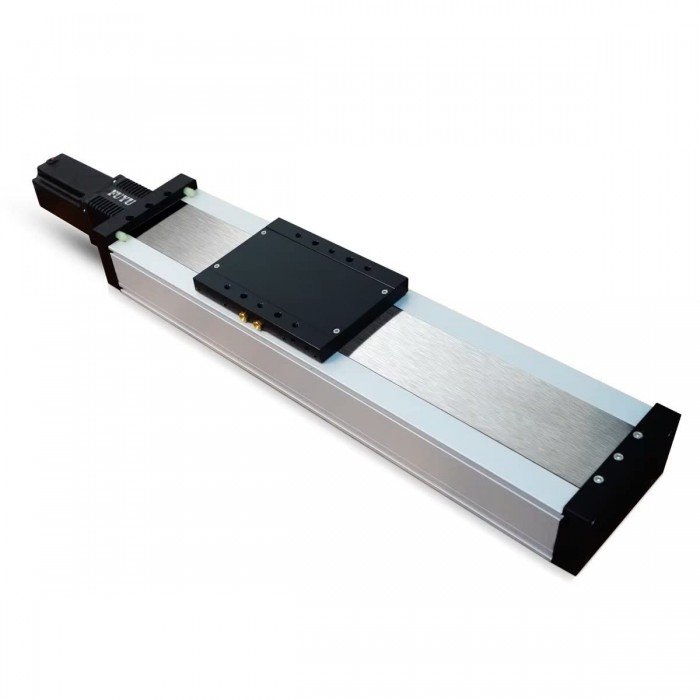

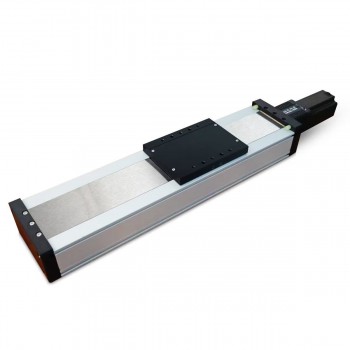

FSL120 Plataforma Lineal de Carga Pesada Actuador con Husillo de Bolas y Guía de Movimiento
FSL120 Plataforma Lineal de Carga Pesada Actuador con Husillo de Bolas y Guía de Movimiento
Características:

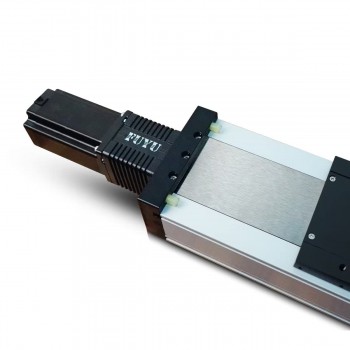

El motor paso a paso Nema 34 proporciona suficiente potencia y es fácil de controlar mediante el controlador. El recorrido de la guía lineal varía desde 50 mm hasta 1000 mm. El panel de aluminio proporciona una capacidad de carga horizontal de hasta 100 kg y una capacidad de carga vertical de hasta 50 kg.

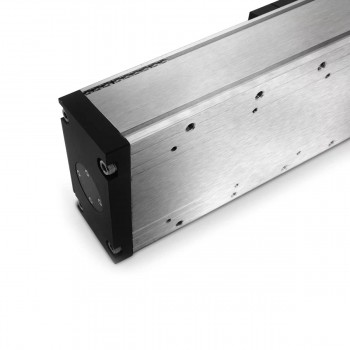

El movimiento lineal con tornillos M6 en la base y los laterales facilita la instalación y permite agregar accesorios adicionales con conveniencia.

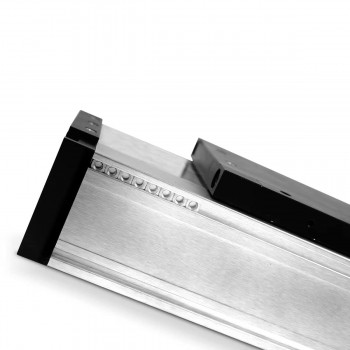

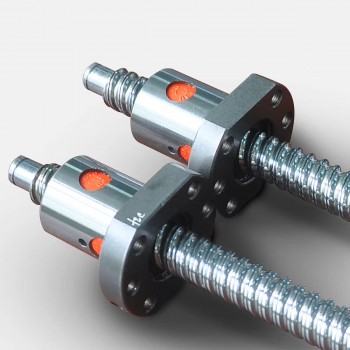

El módulo lineal tiene una estructura completamente de aluminio y tornillo de bola G1610 con correa de acero, lo que mejora la resistencia. Precisión de repetición de posición: ±0.02 mm.

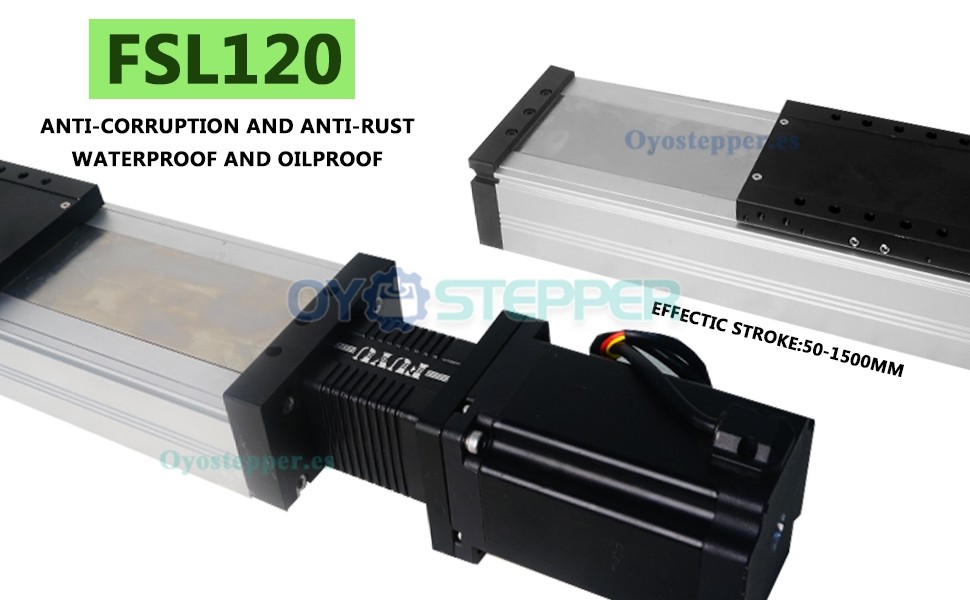

El aluminio pulido plateado evita la oxidación, y la estructura completamente sellada ofrece protección contra el polvo y resistencia al agua IP51 para la guía lineal, adecuada para trabajar en entornos exigentes.
Aplicación:
Escenario de guía lineal transversal, ampliamente utilizado en maquinaria de producción, equipos de inspección, medición de precisión en laboratorios ópticos, desplazamiento de ajuste fino, posicionamiento y movimiento en equipos mecánicos. Aceptamos personalización para motor paso a paso y deslizadores.

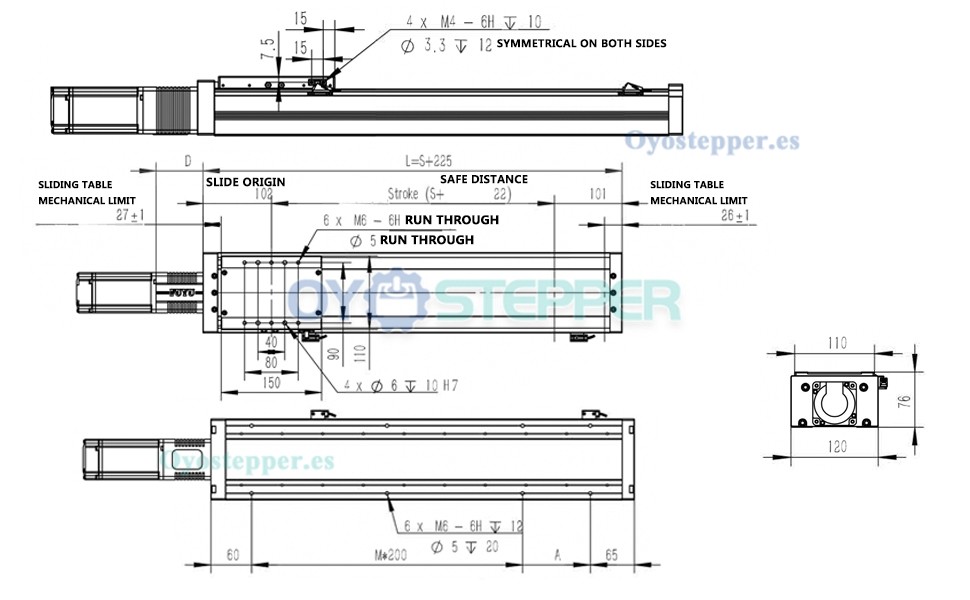

Especificación de la Guía Lineal FSL120:
Recorrido efectivo: 50-1500 mm
Longitud total: L = S + 225 mm
Altura total: 76 mm
Ancho del deslizante: 110 mm
Carga máxima horizontal: 100 kg
Carga máxima vertical: 50 kg
Velocidad máxima horizontal: 380 mm/s (carga máxima)
Velocidad máxima vertical: 300 mm/s (carga máxima)
Velocidad máxima: 420 mm/s (sin carga)
Precisión de repetición de posición: ±0.02 mm
Modelo de tornillo de bola: G1620
Clase de precisión del tornillo de bola: C7
TECHNICAL PARAMETER
