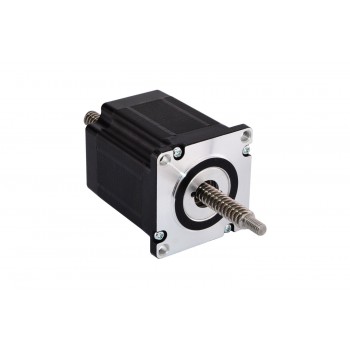

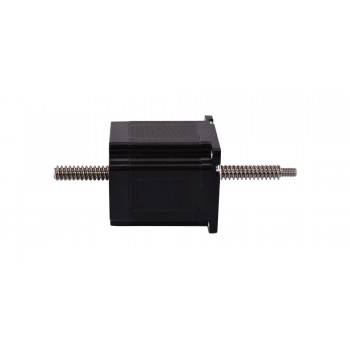

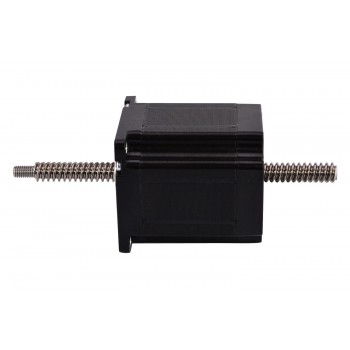

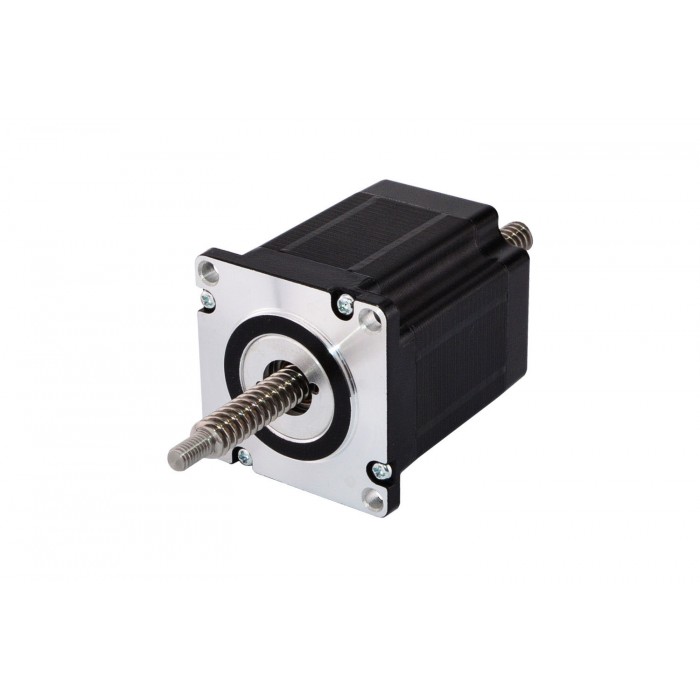

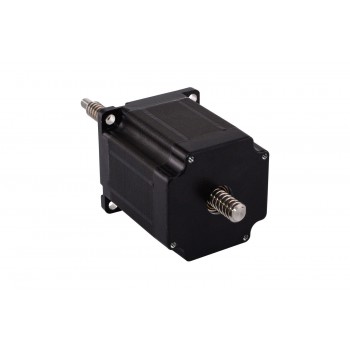

Actuador lineal de Motor paso a paso no cautivo Nema 23 bipolar 1,8 grados 2,5A 5V revolución de plomo 10,16mm/0,4 "tornillo de plomo 150mm
-
Manuales y documentacion:
Ficha técnica completa:
Curva de fuerza de empuje:
Actuador lineal de Motor paso a paso no cautivo Nema 23 bipolar 1,8 grados 2,5A 5V revolución de plomo 10,16mm/0,4 "tornillo de plomo 150mm
La parte del motor es un motor paso a paso Nema 23 de 66 mm, 1,8 grados, 2,5 A, y funciona con un tornillo de avance de 9,53 mm (0,3752") de diámetro y 150 mm (5,9055") de longitud, el recorrido lineal es de 10,16 mm (0,4") por revolución.
Especificación eléctrica
Número de pieza del fabricante: 23N26S2504NG-150RS(23LS26-25042-150N)
Tipo de motor: paso a paso lineal no cautivo
Ángulo de paso: 1,8°
Empuje mínimo: 220N (300pps)
Corriente nominal/fase: 2,5A
Resistencia de fase: 2 ohmios
Voltaje: 5V
Inductancia: 7,6mH±20%(1KHz)
Especificación física
Tamaño del marco: 42 x 42 mm
Longitud del cuerpo: 66 mm
Longitud del tornillo de avance: 150 mm (5,9055")
Diámetro del tornillo de avance: Φ9,53 mm (0,3752")
Plomo/paso: 0,0508 mm (0,002")
Recorrido/revolución del cable: 10,16 mm (0,4")
Número de clientes potenciales: 4
Longitud del cable: 300 mm
Peso: 958g
Conexión
| A+ | A- | B+ | B- |
| Rojo | Rojo blanco | Verde blanco | Verde |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Inductancia(mH) | 8,2 |
| Minimal Thrust(N) | 220 |
| Tipo de motor | No cautivo |
| Resistencia de fase(ohmios) | 2,1 |
| Corriente nominal (A) | 2,5 |
| Ángulo de paso(°) | 1,8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 66 |
| Diámetro del tornillo de avance(mm) | 9,53 |
| Longitud del tornillo de avance(mm) | 150 |
| Recorrido de plomo(mm) | 10,16 |
| Recorrido de plomo/paso(mm) | 0,0508 |
| Número de cables | 4 |
| Longitud del cable(mm) | 300 |
| Tamaño del marco(mm) | Nema 23 (57 x 57) |
