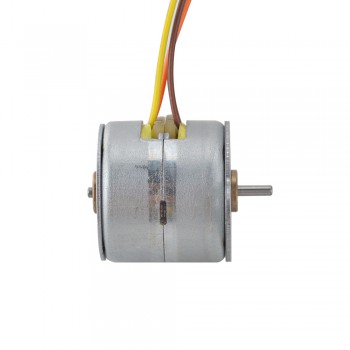

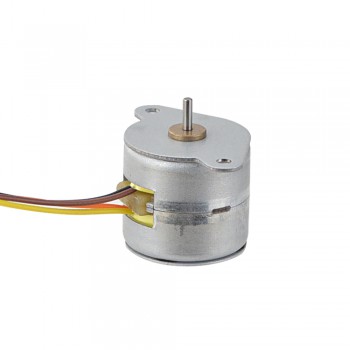

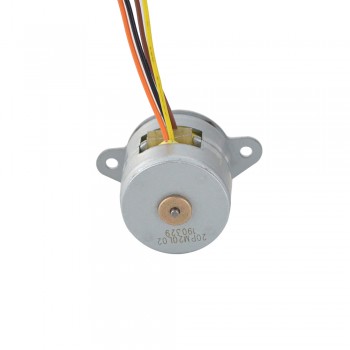

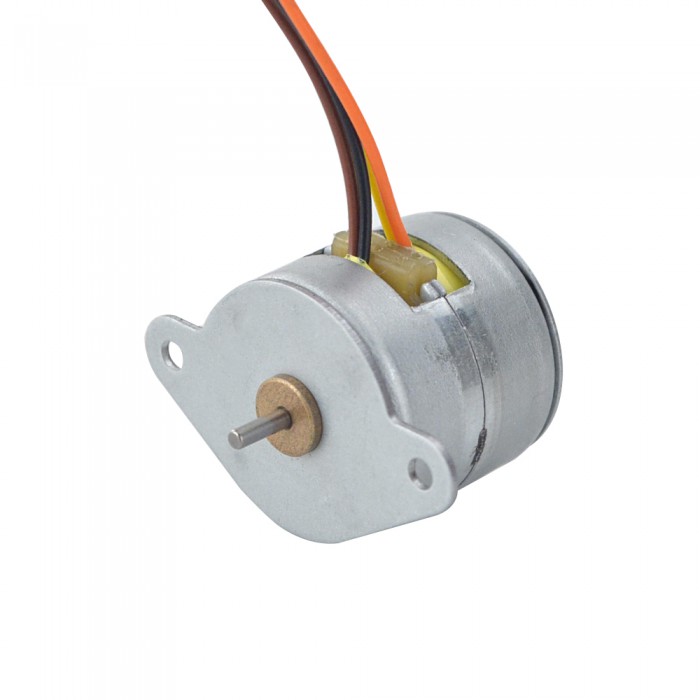

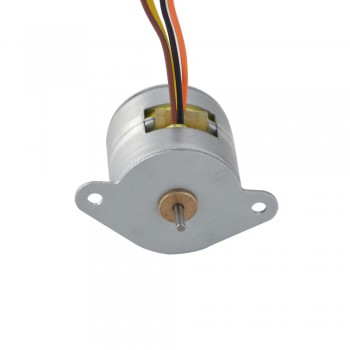

Motor paso a paso rotativo PM 18 grados 12,25mN,m 0,69A 4 cables motor paso a paso de imán permanente
- Manuales y documentacion: Ficha técnica completa:
Nuestro precio:€5,54
Quien compró este articulo también compró
Motor paso a paso rotativo PM 18 grados 12,25mN.m 0,69A 4 cables motor paso a paso de imán permanente
Especificación eléctrica
Número de pieza del fabricante: 20PM20L02
Tipo de motor: Paso a paso PM
Fase 2
Ángulo de paso: 18 grados
Corriente nominal/fase: 0,69 A
Par de retención: 12,25 mN.m (1,735 oz.in)
Par de tope: 1,98 mN.m (0,28 oz.in)
Resistencia de fase: 17,5 ± 10 % ohmios (20 ℃)
Inductancia: 10 mH ± 20%
Inercia del rotor: menos de 1,0 g.cm 2
Vida: 3000h MIN (20 ℃, 100 pps)
Especificación física
Tamaño del marco: Φ20 mm
Longitud del cuerpo: 18,5mm
Diámetro del eje: Φ1,5 mm
Longitud del eje: 6mm
Número de clientes potenciales: 4
Longitud del cable: 60 mm
Peso: 22,8g
Conexión
A+ | A- | B+ | B- |
Negro | Marrón | Naranja | Amarillo |
Especificación eléctrica | |
---|---|
Par de retención (oz.in) | 1,735 |
Inductancia(mH) | 10 |
Resistencia de fase(ohmios) | 17,5 |
Corriente nominal (A) | 0,69 |
Ángulo de paso(°) | 18 |
Número de fases | 2 |
Par de tope(mN.m) | 1,98 |
Par de tope(oz.in) | 0,28 |
Par de retención(mN.m) | 12,25 |
Especificación física | |
Longitud del cuerpo(mm) | 18,5 |
Tamaño del marco(mm) | Φ20 |
Longitud del cable(mm) | 60 |
Número de cables | 4 |
Diámetro del eje(mm) | Φ1,5 |
Longitud del eje(mm) | 6 |
