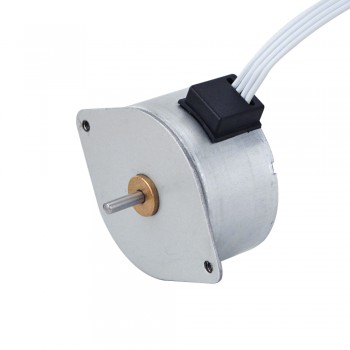

Motor paso a paso PM 7.5 grados 68.6mN.m 0.6A 4 cables motor paso a paso de imán permanente
- Manuales y documentacion: Ficha técnica completa:
Nuestro precio:€9.90
Quien compró este articulo también compró
Motor paso a paso PM 7.5 grados 68.6mN.m 0.6A 4 cables motor paso a paso de imán permanente
Especificación eléctrica
Número de pieza del fabricante: 42PM48L01
Tipo de motor: Paso a paso PM
Fase 2
Ángulo de paso: 7,5 grados
Corriente nominal/fase: 0,6 A
Par de retención: 68,6 mN.m (9,717 oz.in)
Par de tope: 27,44 mN.m (3,887 oz.in)
Resistencia de fase: 5,8 ± 7% ohmios (20 ℃)
Inductancia: 9,5 mH ± 20 % (1 KHz)
Inercia del Rotor: Menos de 10.5 g.cm 2
Vida útil: 3000 h MIN (20 ℃, 100 pps)
Especificación física
Tamaño del marco: Φ42 mm
Longitud del cuerpo: 23,5mm
Diámetro del eje: Φ3 mm
Longitud del eje: 12 mm
Número de conductores: 4 con conector PH2.0A-4Y
Longitud del cable: 80 mm
Peso: 126,4g
Conexión
| A+ | A- | B+ | B- |
| 4 | 2 | 3 | 1 |
| Especificación eléctrica | |
|---|---|
| Par de retención (oz.in) | 9.717 |
| Inductancia(mH) | 9.5 |
| Resistencia de fase(ohmios) | 5.8 |
| Ángulo de paso(°) | 7.5 |
| Número de fases | 2 |
| Par de tope(mN.m) | 27.44 |
| Par de tope(oz.in) | 3.887 |
| Par de retención(mN.m) | 68.6 |
| Especificación física | |
| Longitud del cuerpo(mm) | 23.5 |
| Tamaño del marco(mm) | Φ42 |
| Longitud del cable(mm) | 80 |
| Número de cables | 4 |
| Diámetro del eje(mm) | Φ3 |
| Longitud del eje(mm) | 12 |
