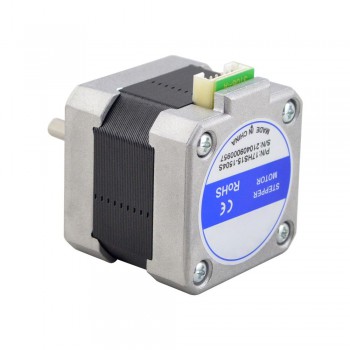

Motor paso a paso Nema 17 bBipolar 1,8 grados 42 Ncm 1,5 A 42x42x39mm 4 cables
Especificación eléctrica
- Número de pieza del fabricante: 17HS15-1504S
- Tipo de motor: paso a paso bipolar
- Ángulo de paso: 1,8 grados
- Par de sujeción: 42 Ncm (59,49 oz.in)
- Corriente nominal/fase: 1.50A
- Resistencia de fase: 2.0ohms
- Inductancia: 3,9 mH ± 20 % (1 KHz)
Especificación física
- Tamaño del marco: 42 x 42 mm
- Longitud del cuerpo: 39 mm
- Diámetro del eje: Φ5mm
- Longitud del corte en D: 18 mm
- Longitud del eje: 23,5 mm
- Número de clientes potenciales: 4
- Longitud del cable: 1000 mm
- Peso: 280g
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Azul | Rojo |
Recursos
- Hoja de datos completa: 17HS15-1504S.pdf
- Curva de par: 17HS15-1504S Curva de par.pdf
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Par de retención (Ncm) | 42 |
| Par de retención (oz.in) | 59.49 |
| Inductancia(mH) | 3.9 |
| Resistencia de fase(ohmios) | 2.0 |
| Corriente nominal (A) | 1.5 |
| Especificación física | |
| Longitud del cuerpo(mm) | 39 |
| Tamaño del marco(mm) | Nema 17 (42 x 42) |
| Longitud del cable(mm) | 1000 |
| Número de cables | 4 |
| Diámetro del eje(mm) | 5 |
| Longitud del eje(mm) | 23.5 |
| Tipo de eje | corte D |
| Eje simple/eje doble | Eje simple |
| Peso(gramos) | 280 |
