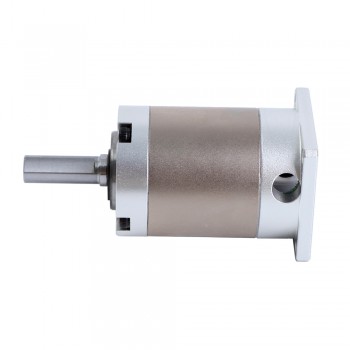

Caja de cambios planetaria serie TQEG 50:1 para motor paso a paso Nema 11 contragolpe 20 arcmin
Esta caja de cambios planetaria de alta precisión pertenece a la serie de cajas de cambios EG, con una relación de transmisión de 50:1 y una holgura máxima de 20 arc-min. Es una excelente opción para aplicaciones que requieren buena precisión y confiabilidad a un valor excepcional. Esta caja de engranajes planetarios en línea incorpora un acoplamiento de eje de entrada que puede coincidir con cualquier motor paso a paso Nema 11 estándar y motor de CC sin escobillas.
Especificaciones de la caja de cambios
- Número de pieza del fabricante: EG11-G50
- Tipo de caja de cambios: Planetario
- Relación de engranajes: 50 : 1
- Eficiencia: 94 %
- Reacción sin carga: <=20 arcmin
- Torsión máxima permitida: 3 Nm (26,55 lb-in)
- Torsión admisible: 6 Nm (53,1 lb-in)
- Ruido: <=55dB
- Clasificación de impermeabilidad: IP54
- Vida útil: 20000 horas
Especificaciones físicas
- Tamaño del marco: 28 x 28 mm
- Longitud de la caja de cambios: 41,5 mm
- Tipo de eje de salida: corte en D
- Diámetro del eje de salida: Φ6 mm
- Longitud del eje de salida: 20 mm
- Diámetro del eje de entrada: Φ5 mm
- Longitud del eje de entrada: 10,5 mm
Recursos
| Especificación física | |
|---|---|
| Tamaño del marco(mm) | 28 x 28 |
| Longitud de la caja de cambios(mm) | 41.5 |
| Diámetro del eje de entrada(mm) | 5 |
| Longitud del eje de entrada(mm) | 10.5 |
| Diámetro del eje de salida(mm) | 6 |
| Longitud del eje de salida(mm) | 20 |
| Traje para motor | Nema 11 |
| Relación de transmission | 50 |
| Juego en vacío | <=20 arcmin |
| Tipo de eje de salida | Chavetero |
| Tipo de caja de cambios | TQEG Series |
| Tipo de product | TQEG Series Planetary Gearbox |
