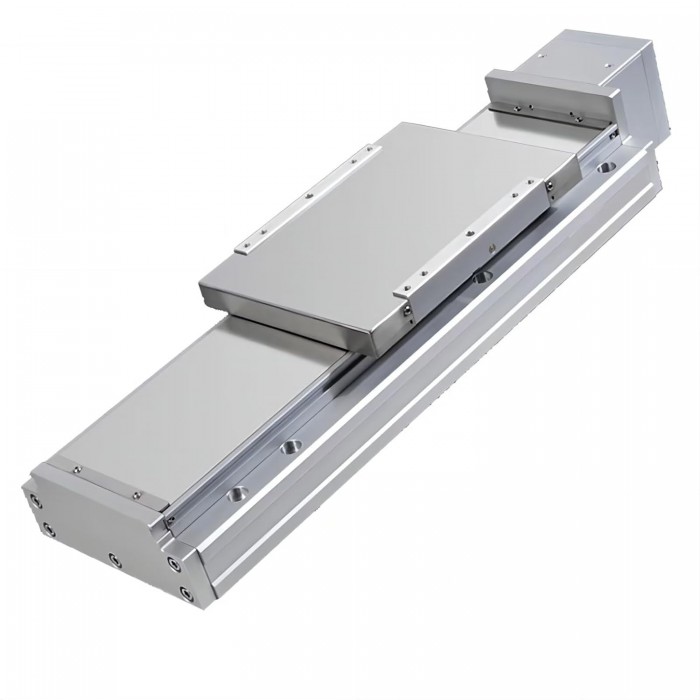

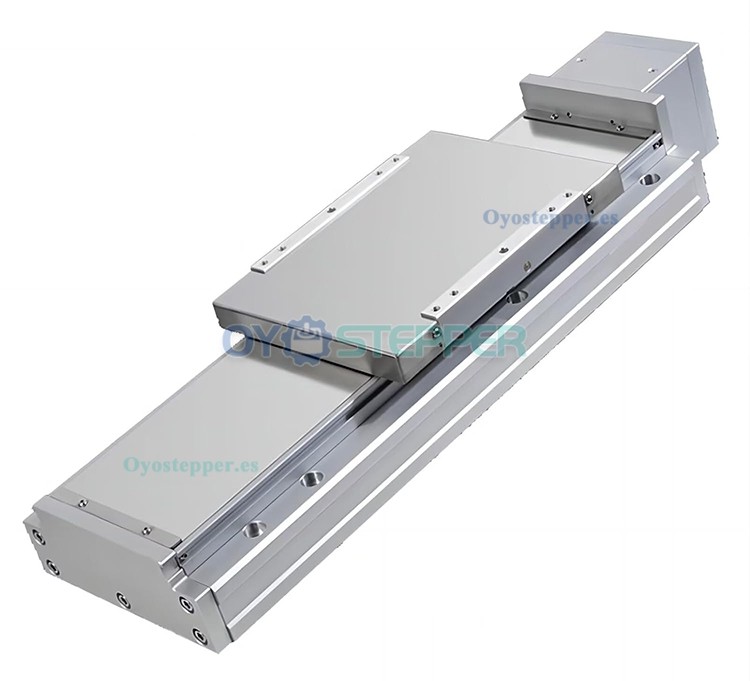

FCH140 Módulo Guía Lineal con Guía Doble Actuador con Servomotor de 1000W

FCH140 Módulo Guía Lineal con Guía Doble Actuador con Servomotor de 1000W

Características:

El módulo lineal con motor servo de 1000W proporciona suficiente potencia y puede ser controlado fácilmente mediante un controlador. El recorrido de la guía lineal varía entre 50 mm y 1250 mm.

Precisión de posicionamiento de ±0.01 mm para el módulo lineal. El número de vueltas del husillo es 2.4 veces, lo que duplica la cantidad en comparación con productos similares.

Guía lineal con doble riel integrado, cuerpo con grado de rectificado orbital, lo que mejora la estabilidad operativa y hace que el levantamiento sea más seguro.

Estructura completamente de aluminio con husillo de bolas G1610 y correa de acero, lo que proporciona una mejor resistencia. La capacidad de carga horizontal es de hasta 120 kg y la capacidad de carga vertical es de hasta 80 kg.

Descripción del Producto:

Aplicación:
Etapa lineal tipo cruz, utilizada en maquinaria de producción, equipos de inspección, medición de precisión en laboratorios ópticos, ajuste de desplazamientos y posicionamiento de equipos mecánicos.

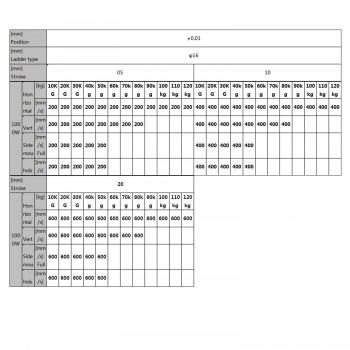

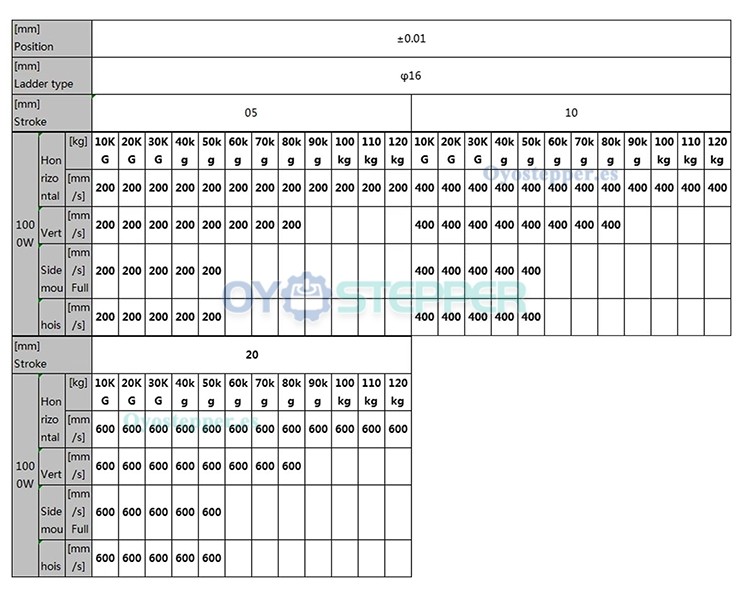

Parámetros de rendimiento FCH140 (motor servo por defecto):

Husillo de bolas por defecto: G1610

Precisión de posicionamiento: ±0.01 mm

Recorrido efectivo: 50–1250 mm

Carga horizontal: 120 kg

Carga vertical: 80 kg

Carga lateral: 50 kg

Carga de elevación: 50 kg

Velocidad horizontal: 400 mm/s

Velocidad de carga lateral: 400 mm/s

Velocidad vertical: 400 mm/s

Velocidad de elevación: 400 mm/s

Ruido: <65 dB

Temperatura de almacenamiento: -15 °C a +60 °C
