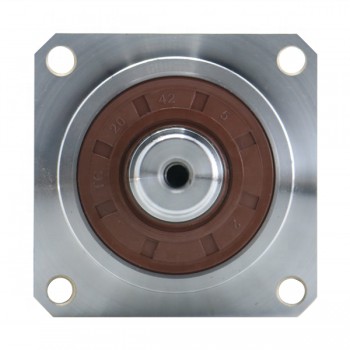

Caja Reductora Planetaria con Engranaje Helicoidal para Motor Paso a Paso Nema 23, Nema 24 – Eje de 16 mm

PGH60 Caja Reductora Planetaria con Engranaje Helicoidal para Motor Paso a Paso Nema 23, Nema 24 Eje de 16 mm

El reductor planetario PGH60 con engranaje helicoidal está diseñado para motores paso a paso Nema 23 y Nema 24, con un eje de salida de 16 mm. Este reductor ofrece una alta eficiencia de 98% y una amplia variedad de relaciones de transmisión (12 a 100). Es adecuado para aplicaciones que requieren control preciso de velocidad y par, con un bajo retroceso de hasta 8 minutos de arco.

Especificaciones del reductor:

Número de parte del fabricante: PGH60-L2SW-Stepper

Tipo de reductor: Planetario helicoidal

Eficiencia: 98%

Retroceso sin carga: <=8 minutos de arco

Relación de transmisión: 12/15/20/25/30/40/50/70/100

Par de salida nominal (Nm): 53/53/55/54/54/54/55/54/44/37

Momento de inercia (Kgc㎡): 0.17/0.17/0.17/0.17/0.14/0.14/0.14/0.14/0.14/0.14

Velocidad de entrada nominal: 3000 min⁻¹

Velocidad máxima de entrada: 6000 min⁻¹；

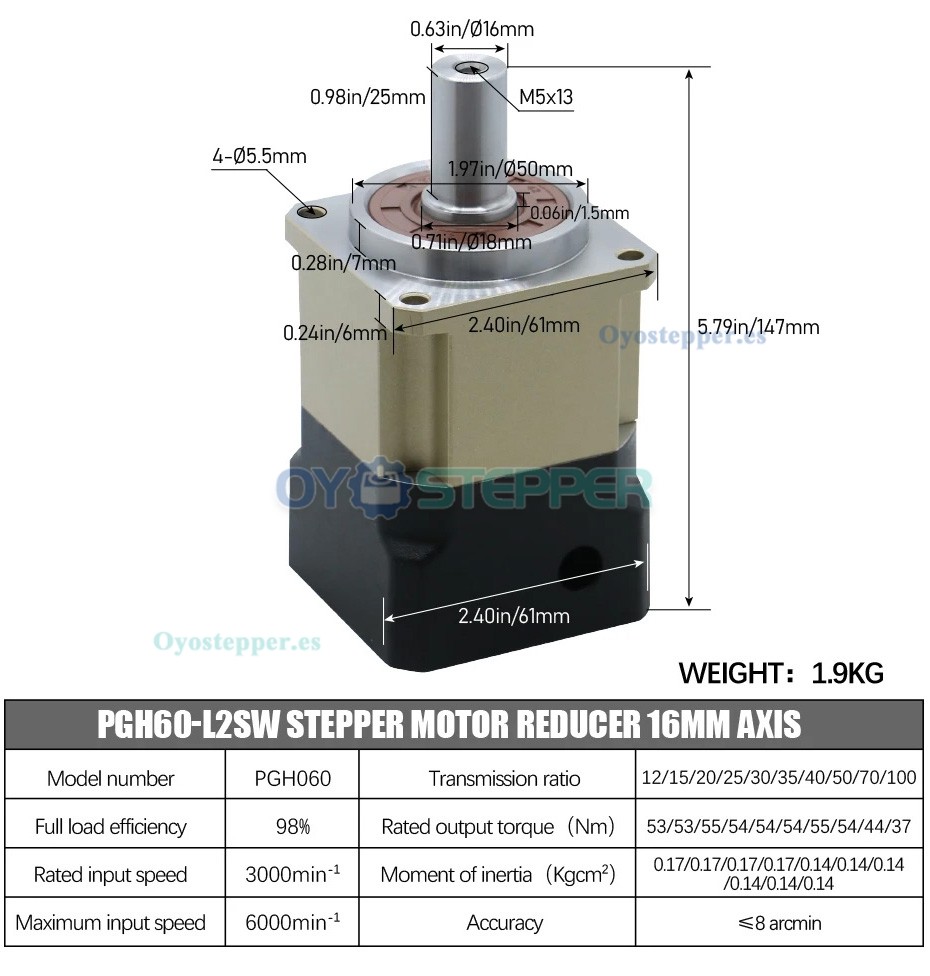

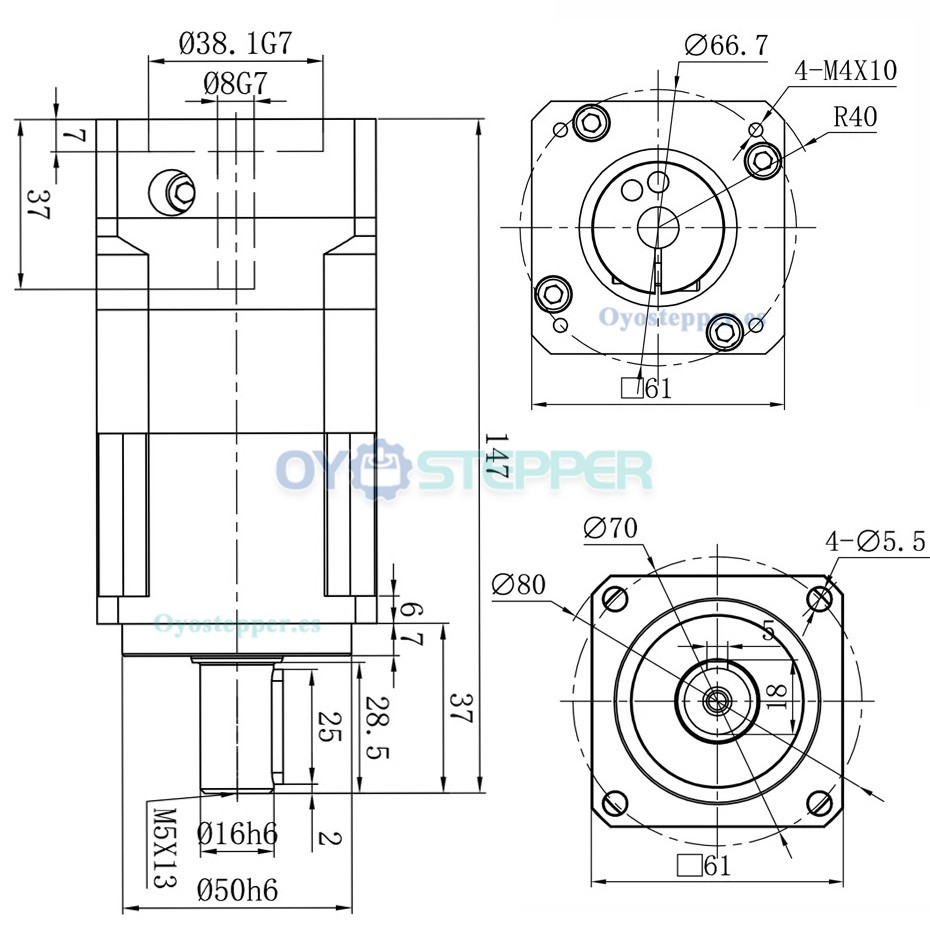

Especificaciones físicas:

Tamaño del marco: 61 x 61 mm

Longitud del reductor: 110 mm

Tipo de eje de salida: Ranura para llave

Diámetro del eje de salida: Φ16 mm

Longitud del eje de salida: 28.5 mm

Diámetro del eje de entrada: Φ8 mm

Longitud del eje de entrada: 37 mm
