PGH60 Reductor de Velocidad Planetario con Engranaje Helicoidal para Motor Servo Nema 23, Nema 24 Eje de 14 mm
PGH60 Reductor de Velocidad Planetario con Engranaje Helicoidal para Motor Servo Nema 23, Nema 24 Eje de 14 mm

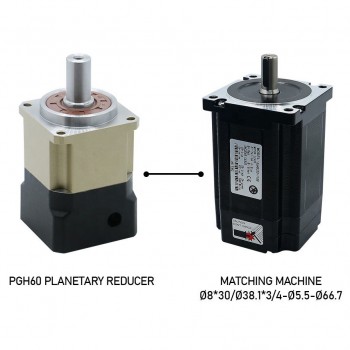

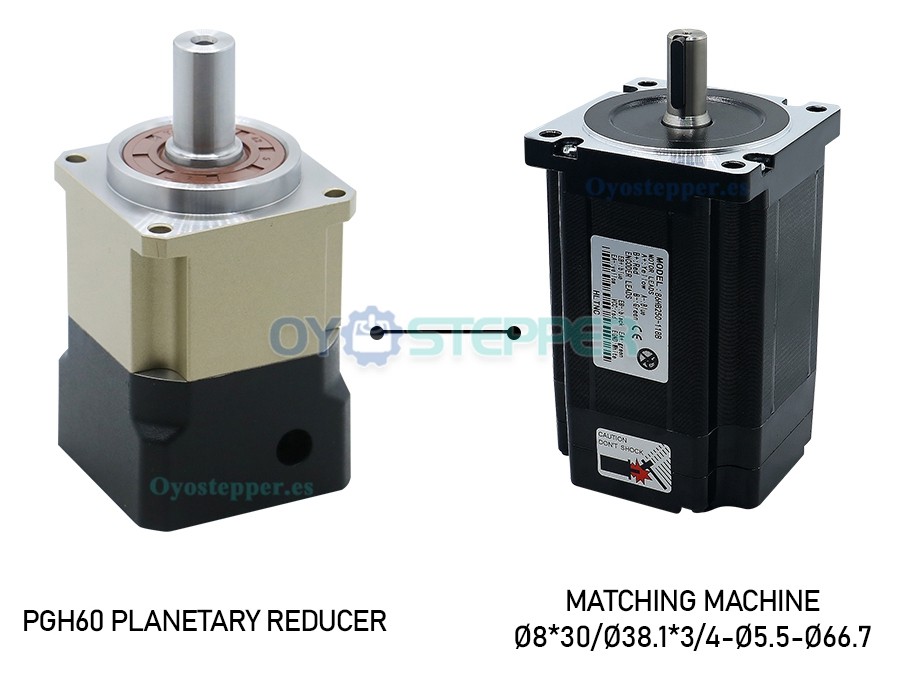

El reductor planetario PGH60 con engranaje helicoidal está diseñado para motores servo Nema 23 y Nema 24 con un eje de 14 mm. Ofrece una eficiencia del 98% y una amplia variedad de relaciones de transmisión (12 a 100). Es adecuado para aplicaciones que requieren control preciso de par y velocidad.
Especificaciones del reductor:
Número de parte del fabricante: PGH60-L2SW-SERVO
Tipo de reductor: Planetario helicoidal
Eficiencia: 98%
Retroceso sin carga: <=8 minutos de arco
Relación de transmisión: 12/15/20/25/30/35/40/50/70/100
Par de salida nominal (Nm): 53/53/55/54/54/55/44/37
Momento de inercia (Kgc㎡): 0.17/0.17/0.17/0.17/0.14/0.14/0.14/0.14/0.14/0.14
Velocidad de entrada nominal: 3000 min⁻¹
Velocidad máxima de entrada: 6000 min⁻¹；
Especificaciones físicas:
Tamaño del marco: 61 x 61 mm
Longitud del reductor: 110 mm
Tipo de eje de salida: Ranura para llave
Diámetro del eje de salida: Φ14 mm
Longitud del eje de salida: 28.5 mm
Diámetro del eje de entrada: Φ14 mm
Longitud del eje de entrada: 34.5 mm
| Especificación física | |
|---|---|
| Peso(gramos) | 1900 |
| Tamaño del marco(mm) | 61 x 61 |
| Longitud de la caja de cambios(mm) | 110 |
| Diámetro del eje de entrada(mm) | 14 |
| Longitud del eje de entrada(mm) | 34.5 |
| Diámetro del eje de salida(mm) | 14 |
| Longitud del eje de salida(mm) | 28.5 |
| Relación de transmission | 12:1/15:1/20:1/25:1/30:1/35:1/40:1/50:1/70:1/100:1 |
| Tipo de caja de cambios | Planetario helicoidal |
| Juego en vacío | <=8 minutos de arco |
| Tipo de eje de salida | Eje de chavetero |
| Serie de productos | Serie PGH60 |
