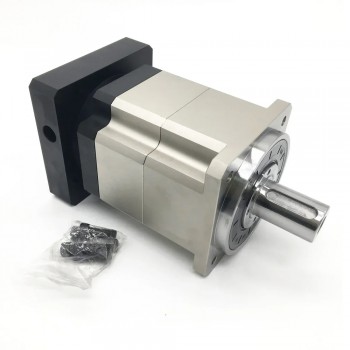

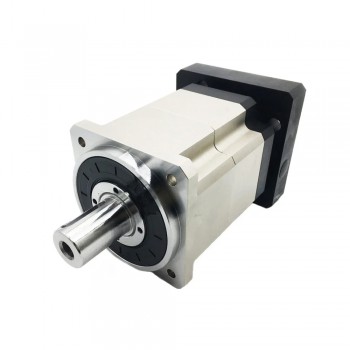

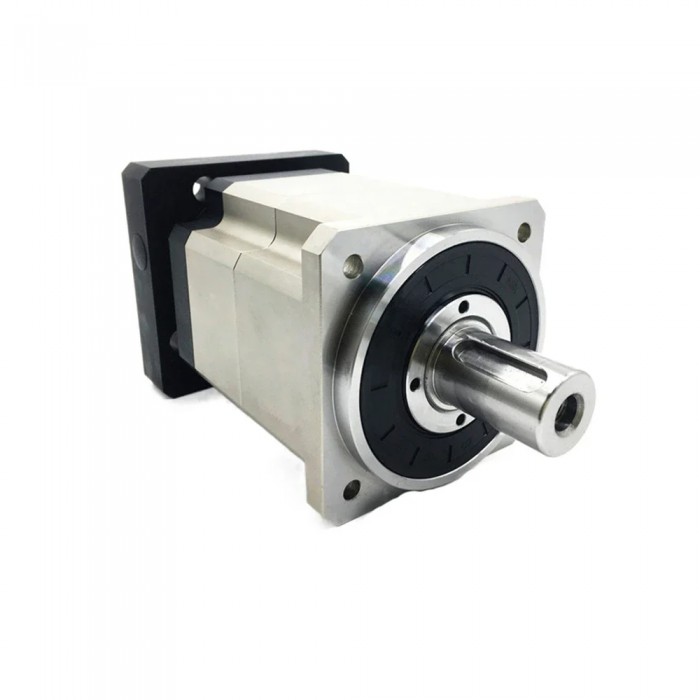

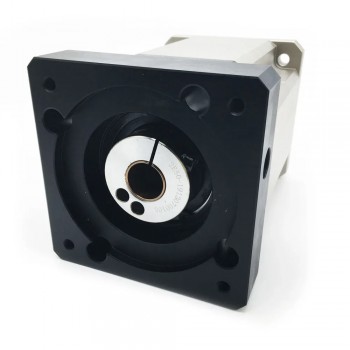

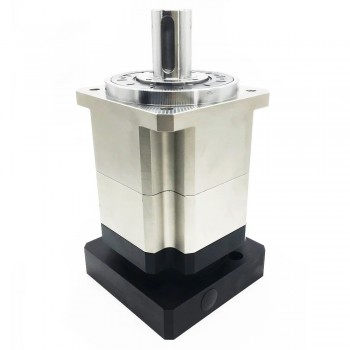

PLG120 Caja Reductora Planetaria Helicoidal para Motor Servo con Entrada de 19 mm / 22 mm / 24 mm

La caja reductora planetaria helicoidal PLG120 está diseñada para motores servo, ofreciendo una entrada de 19 mm, 22 mm o 24 mm. Adecuado para aplicaciones que requieren precisión en la transmisión de movimiento, esta caja reductora proporciona una operación eficiente y confiable.

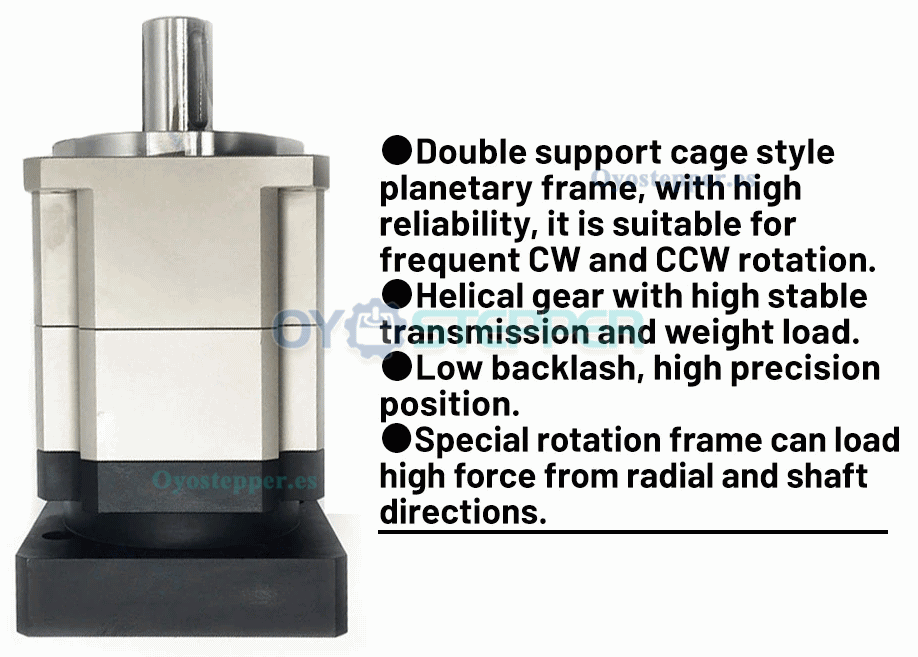

Características:

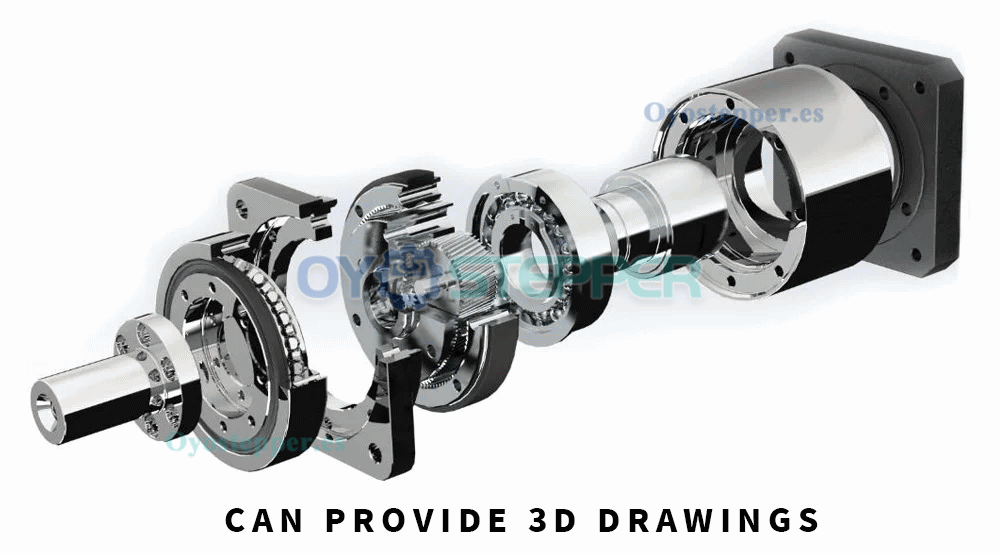

Estructura planetaria con jaula de doble soporte, con fiabilidad, adecuada para rotaciones frecuentes en sentido horario y antihorario.

Engranaje helicoidal con transmisión estable y capacidad de carga de peso.

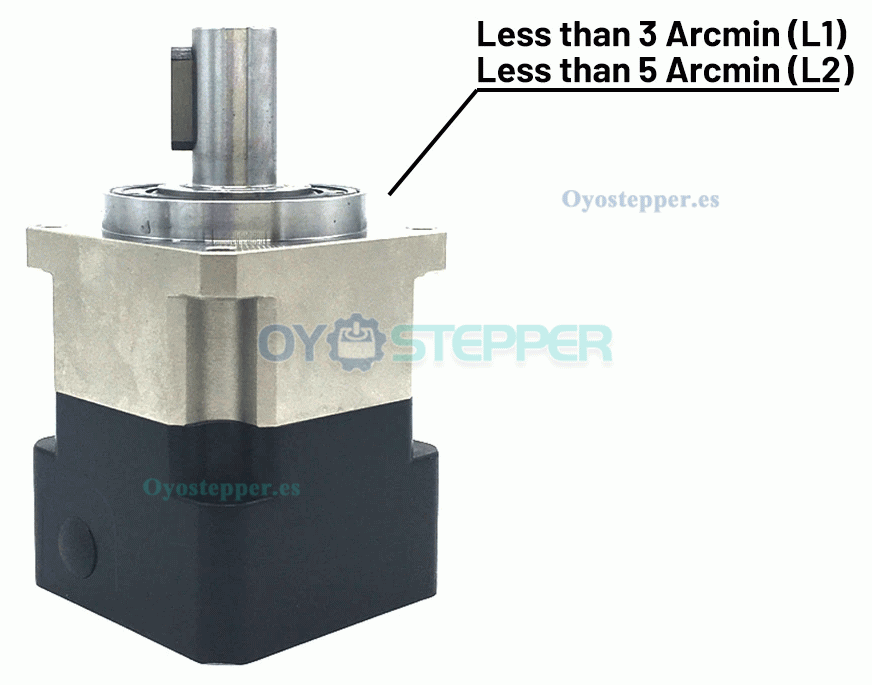

Bajo retroceso, precisión en la posición.

El marco de rotación especial puede soportar fuerzas significativas tanto en direcciones radiales como en el eje.

				PLG042	PLG060	PLG090	PLG120	PLG140	PLG180
Par de salida máximo			Nm	Par de salida nominal × 2
Par de frenado instantáneo			Nm	Par de salida nominal × 3
Par radial máximo			N	780	1530	3250	6700	9400	14500
Par máximo del eje			N	390	630	1300	3000	4700	7250
Rigidez torsional			Nm/minuto de arco	2.5	6	12	23	47	130
Velocidad máxima de entrada			rpm	8000	8000	8000	8000	6000	6000
Velocidad de entrada nominal			rpm	4000	5000	4000	4000	3000	3000
Ruido			dB	≤56	≤58	≤60	≤65	≤68	≤68
Tiempo de vida			h	20000
Eficiencia a plena carga			%	L1≥95%, L2≥90%
Juego	PO	L1	minutos de arco	≤3	≤3	≤3	≤3	≤3	≤3
Juego	PO	L2	minutos de arco	≤5	≤5	≤5	≤5	≤5	≤5
Momento de inercia	L1	3:1	Kg.cm2	0.03	0.16	0.61	3.25	9.21	28.98
		4:1	Kg.cm2	0.03	0.14	0.48	2.74	7.54	23.67
		5:1	Kg.cm2	0.03	0.13	0.47	2.71	7.42	23.29
		7:1	Kg.cm2	0.03	0.13	0.45	2.62	7.14	22.48
		10:1	Kg.cm2	0.03	0.13	0.42	2.59	7.03	22.51
	L2	9:1	Kg.cm2	0.03	0.13	0.45	0.45	2.63	7.30
		12:1	Kg.cm2	0.03	0.13	0.45	0.45	2.63	7.30
		15:1	Kg.cm2	0.03	0.13	0.45	0.45	2.63	7.30
		16:1	Kg.cm2	0.03	0.13	0.45	0.45	2.63	7.30
		20:1	Kg.cm2	0.03	0.13	0.45	0.45	2.63	7.30
		25:1	Kg.cm2	0.03	0.13	0.45	0.45	2.63	7.30
		28:1	Kg.cm2	0.03	0.13	0.45	0.45	2.63	7.30
		30:1	Kg.cm2	0.03	0.13	0.45	0.45	2.63	7.30
		35:1	Kg.cm2	0.03	0.13	0.45	0.45	2.43	7.10
		40:1	Kg.cm2	0.03	0.13	0.45	0.45	2.43	6.92
		50:1	Kg.cm2	0.03	0.13	0.40	0.40	2.39	6.92
		70:1	Kg.cm2	0.03	0.13	0.40	0.40	2.39	6.72
		100:1	Kg.cm2	0.03	0.13	0.40	0.40	2.39	6.72

Parámetro	Etapa	Relación		PLG042	PLG060	PLG090	PLG120	PLG140	PLG180
Par de salida nominal (Nm)	L1	3:1		19	40	105	165	360	880
		4:1		19	45	130	230	480	880
		5:1		17	45	130	230	480	1100
		7:1		14	45	100	220	480	1100
		10:1		11	30	75	175	360	770
	L2	9:1		19	40	105	165	360	880
		12:1		19	40	105	165	360	880
		15:1		19	40	105	165	360	880
		16:1		19	45	110	230	480	880
		20:1		19	45	110	230	480	880
		25:1		17	45	110	230	480	1100
		28:1		19	45	110	220	480	1100
		30:1		19	40	105	165	360	880
		35:1		17	45	110	230	480	1100
		40:1		19	45	110	230	480	1100
		50:1		17	45	110	230	480	1100
		70:1		14	45	100	220	480	1100
		100:1		11	30	75	175	360	770
Título de IP		IP65
Temperatura de funcionamiento		-10℃~~90℃

Caja Reductora Planetaria Helicoidal para Motor Servo con Entrada de 19 mm / 22 mm / 24 mm

Anterior: Reductor de Velocidad Planetario con Engranaje Helicoidal para Motor Paso a Paso Nema 34 de 86 mm o Servo de 90 mm
Próximo: Reductor Planetario con Engranaje Helicoidal para Motor Paso a Paso Nema 23 o Servo de 60 mm

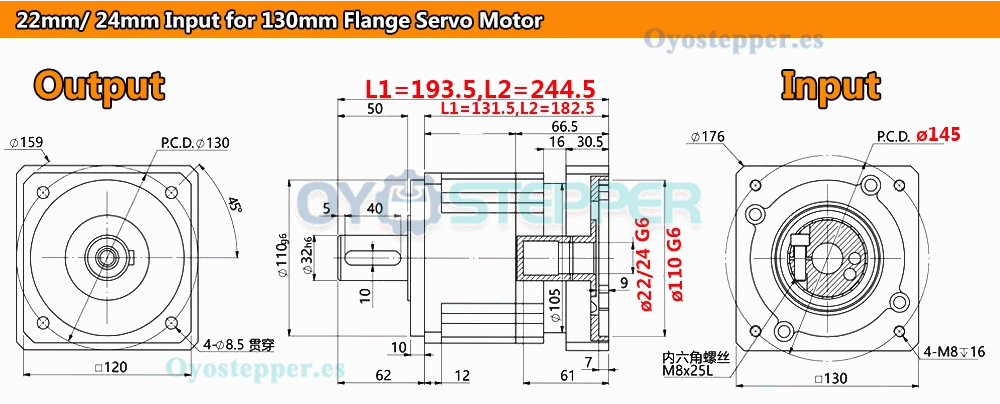

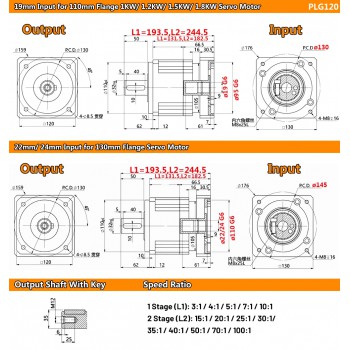

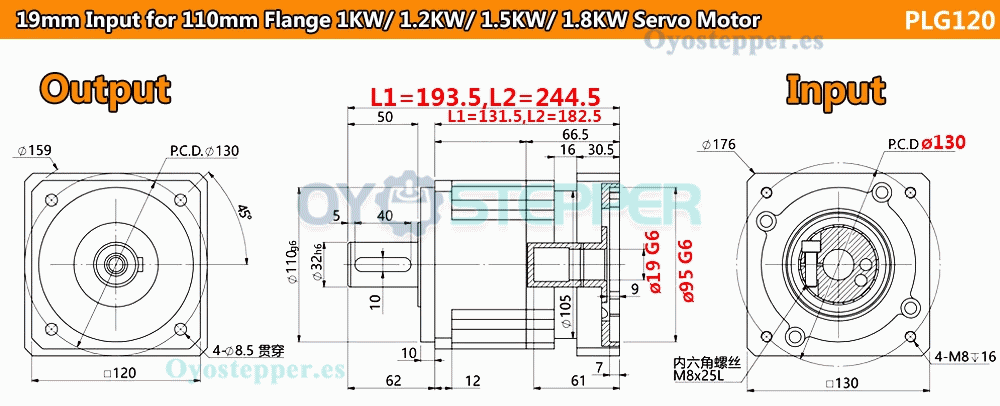

Especificación física

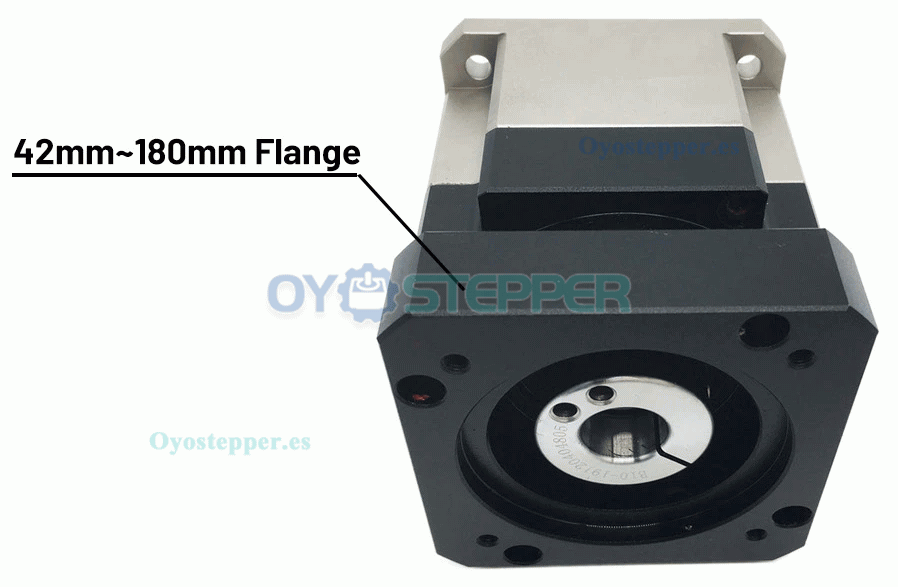

Tamaño del marco(mm)	130 x 130
Longitud de la caja de cambios(mm)	131 / 182.5

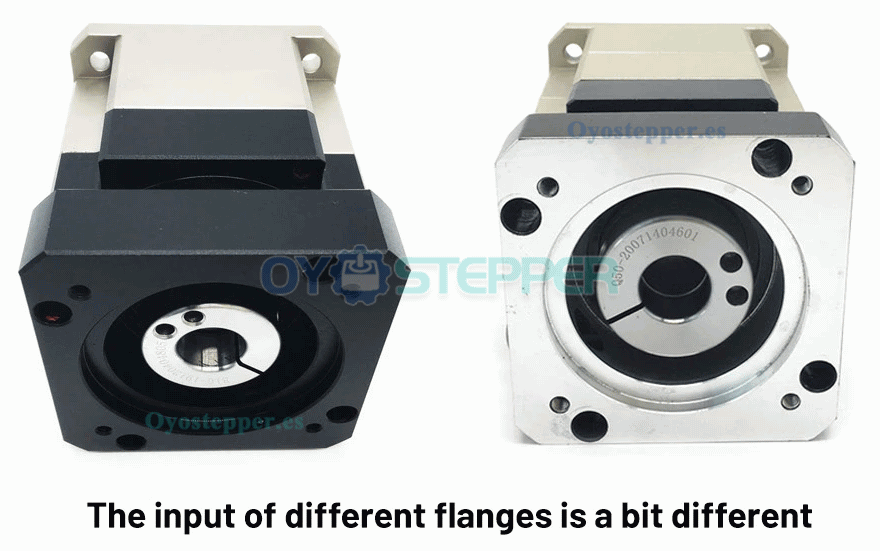

Diámetro del eje de entrada(mm)	19 / 22 / 24
Longitud del eje de entrada(mm)	61
Diámetro del eje de salida(mm)	32
Longitud del eje de salida(mm)	50
Tipo de caja de cambios	Caja de engranajes planetarios helicoidales

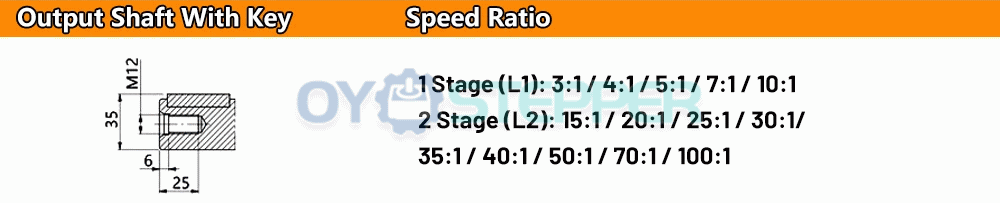

Relación de transmission	3:1 / 4:1 / 5:1 / 7:1 / 10:1 / 15:1 / 20:1 / 25:1 / 30:1 / 35:1 / 40:1 / 50:1 / 70:1 / 100:1

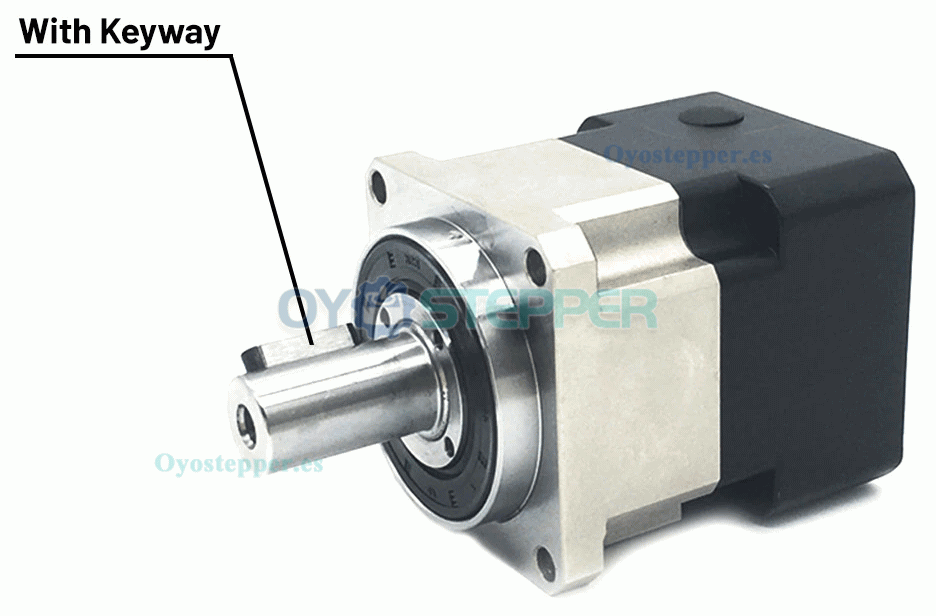

Tipo de eje de salida	Chavetero
Serie de productos	PLG120
Traje para motor	Servomotor de bastidor de 110 mm / Servomotor de bastidor de 130 mm
