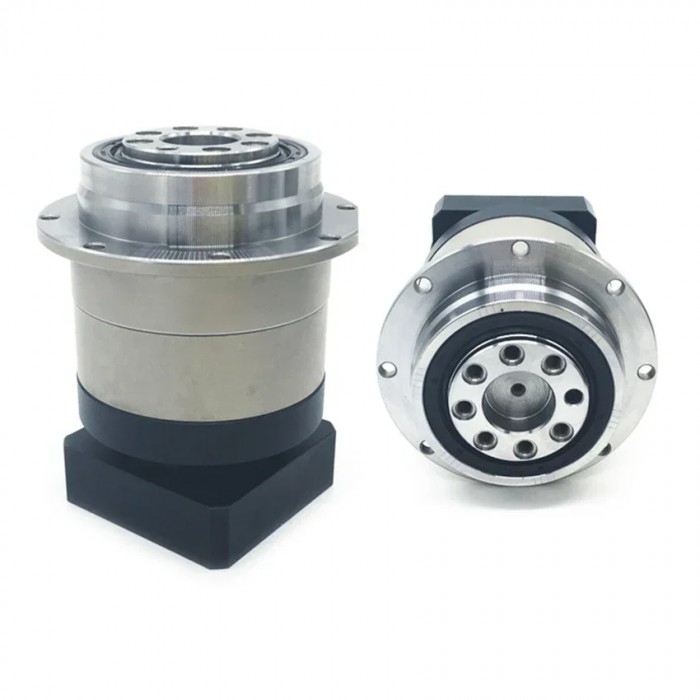

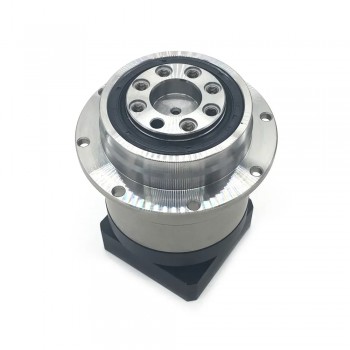

Reductor Planetario de Engranaje Helicoidal para Motor Paso a Paso Nema 42 o Servo de 110 mm/130 mm
PLX120 Reductor Planetario de Engranaje Helicoidal para Motor Paso a Paso Nema 42 o Servo de 110 mm/130 mm
El reductor planetario PLX120 de engranaje helicoidal está diseñado para motores paso a paso Nema 42 o servomotores de 110 mm/130 mm. Es adecuado para su uso en sistemas de automatización industrial, maquinaria de precisión y otras aplicaciones que necesitan control de velocidad y torque.

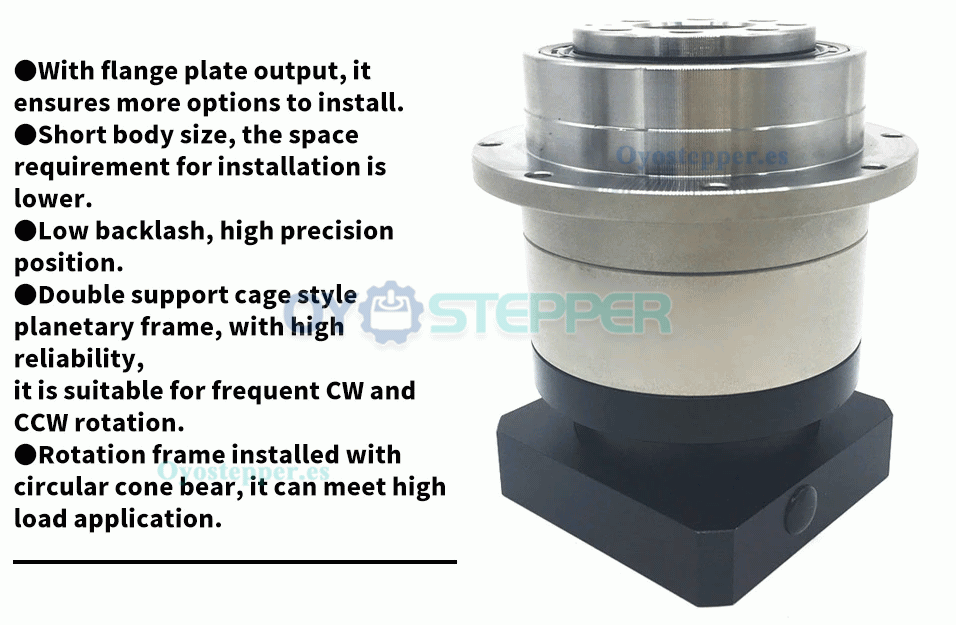

Características:

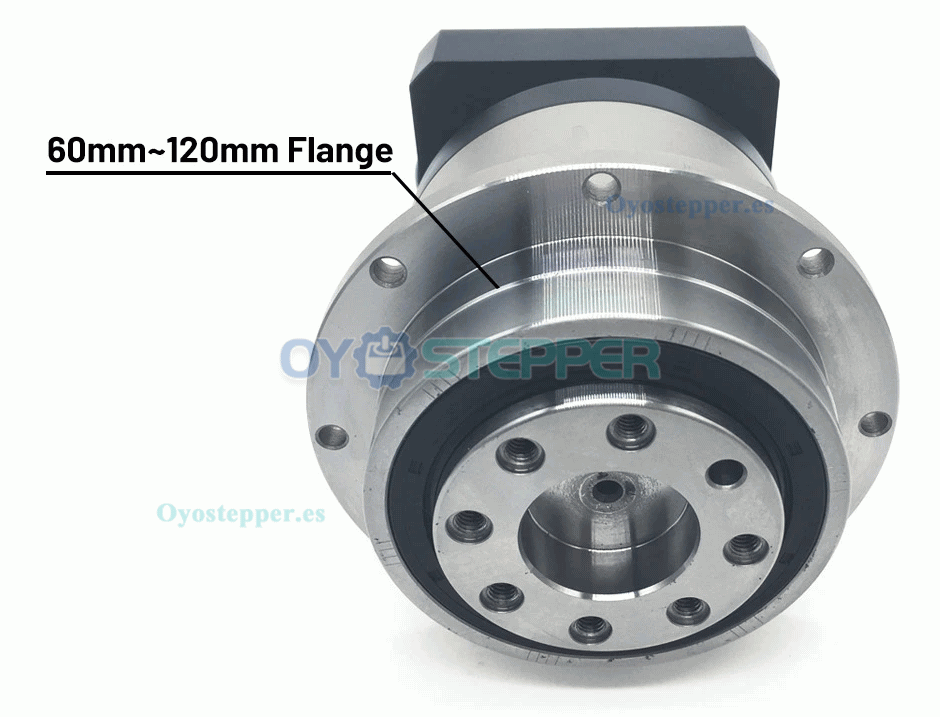

Con salida de placa de brida, ofrece opciones adicionales para la instalación.
Tamaño compacto del cuerpo, los requisitos de espacio para la instalación son reducidos.

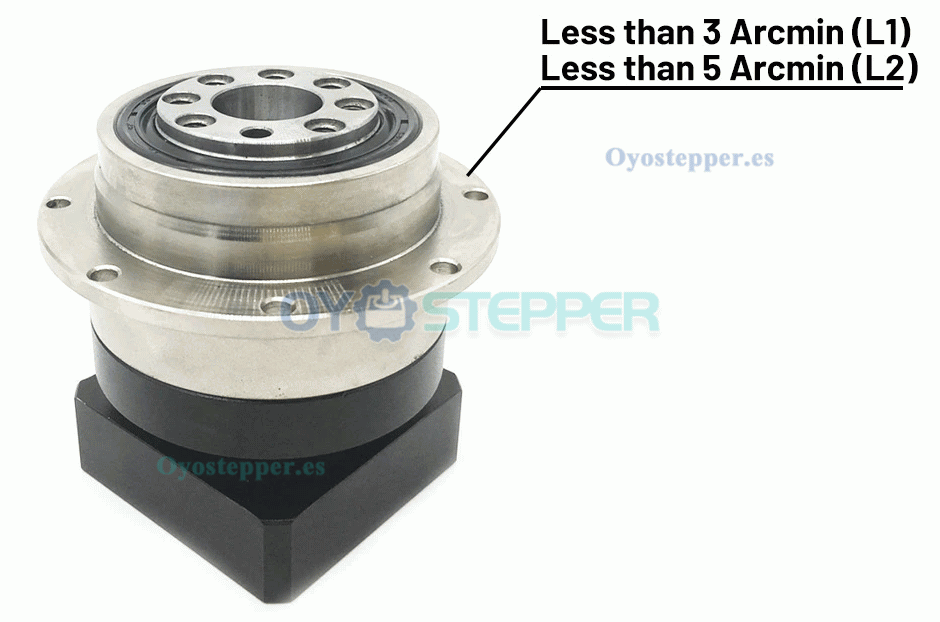

Bajo retroceso, precisión en la posición.
Estructura planetaria tipo jaula de doble soporte, con fiabilidad, adecuada para rotaciones frecuentes en ambos sentidos.
El marco de rotación está instalado con un cojinete cónico circular, lo que permite soportar aplicaciones de carga elevada.
Presupuesto:
Color: Oro
Par: 210Nm
Aplicaciones: CAR
Número de modelo: PLX120
Construcción: Gearbox
Tipo: Gear Motor
Función de protección: A prueba de goteo
Conmutación: Escobilla
Eficiencia: IE 1
Certificación: CCC
Contenido del paquete:

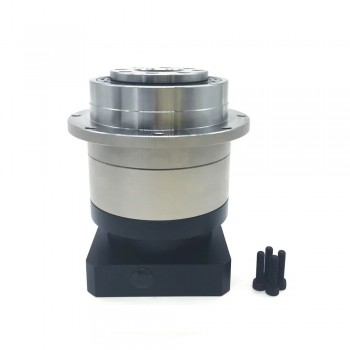

1 reductor planetario
4 tornillos de instalación

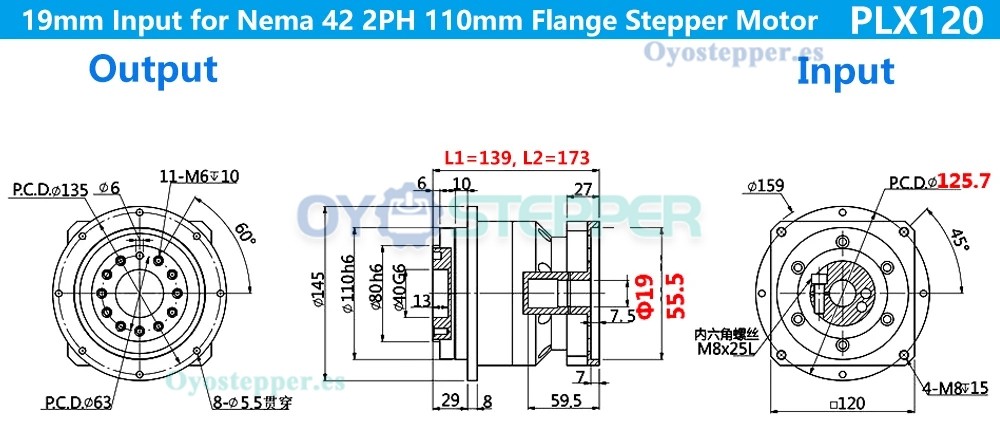

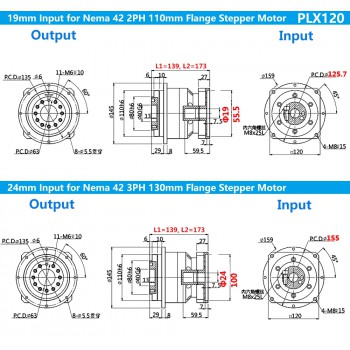

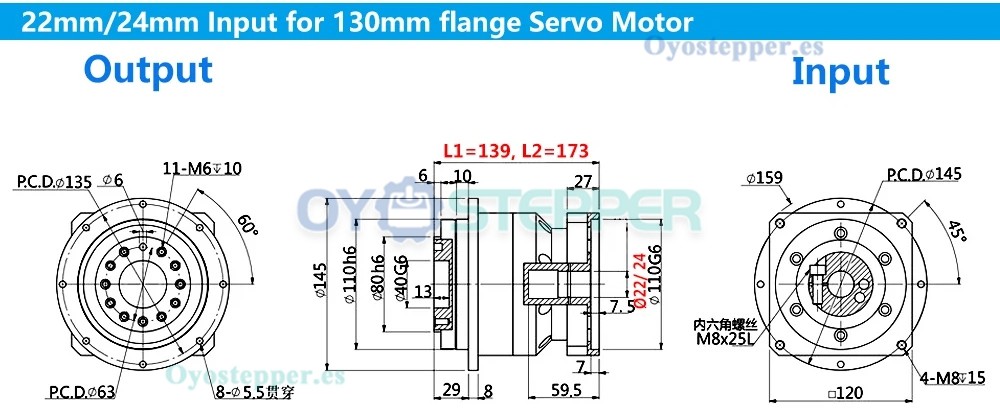

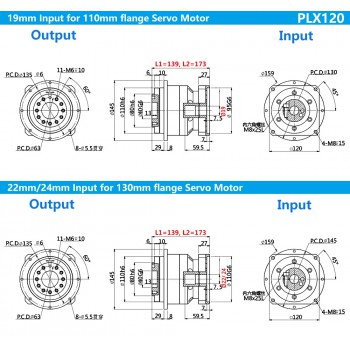

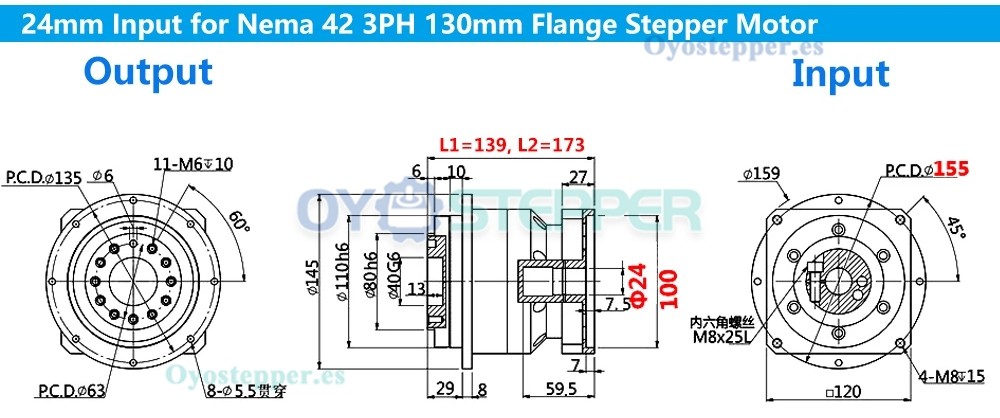

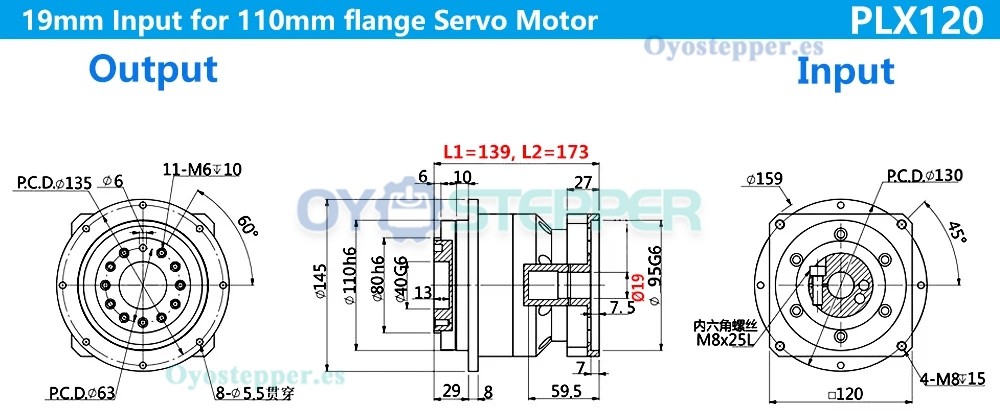

| Especificación física | |
|---|---|
| Tamaño del marco(mm) | 120 x 120 |
| Longitud de la caja de cambios(mm) | 139 / 173 |
| Diámetro del eje de entrada(mm) | 19 / 22 / 24 |
| Longitud del eje de entrada(mm) | 27 |

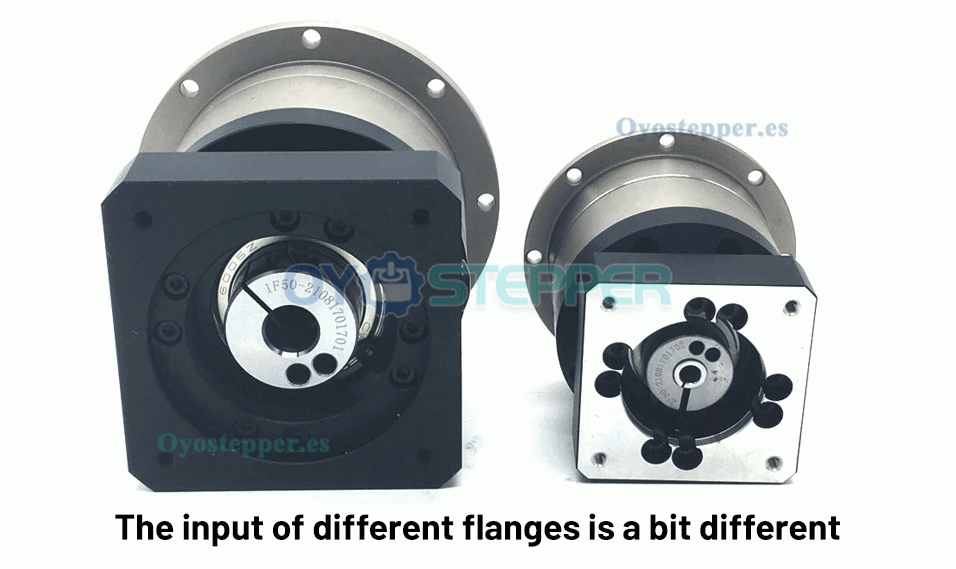

| Traje para motor | Nema 42 Stepper Motor / 110mm Flange Servo Motor / 130mm Flange Servo Motor |
| Tipo de caja de cambios | Caja de engranajes planetarios helicoidales |
| Relación de transmission | 4:1 / 5:1 / 7:1 / 10:1 / 20:1 / 25:1 / 35:1 / 40:1 / 50:1 / 70:1 / 100:1 |
| Tipo de eje de salida | Diámetro interior de salida |
| Serie de productos | PLX120 |
| Diámetro del orificio de salida (mm) | 40 |
