JMC Servomotor AC Integrado Nema 34 660 W 72 V 2.03 N·m 13.1 A 3000 RPM 86×86 mm
-
Manuales y documentacion:
Datasheet:
Manual:

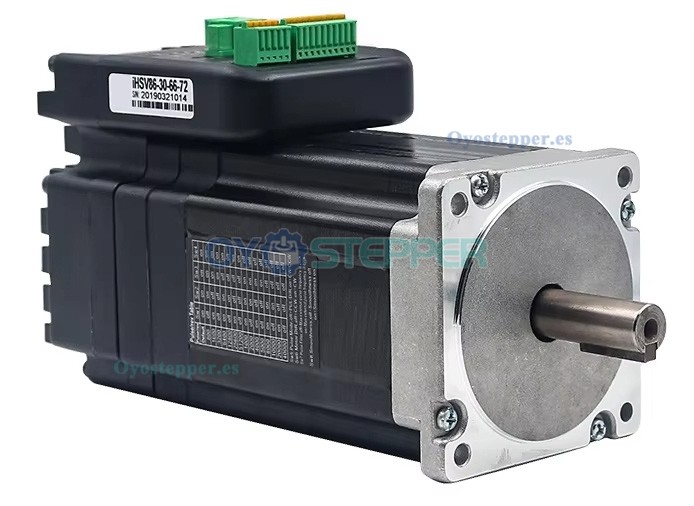

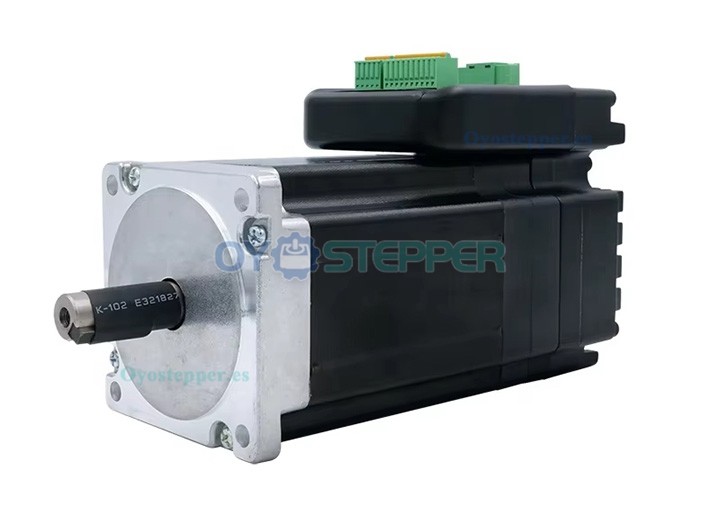

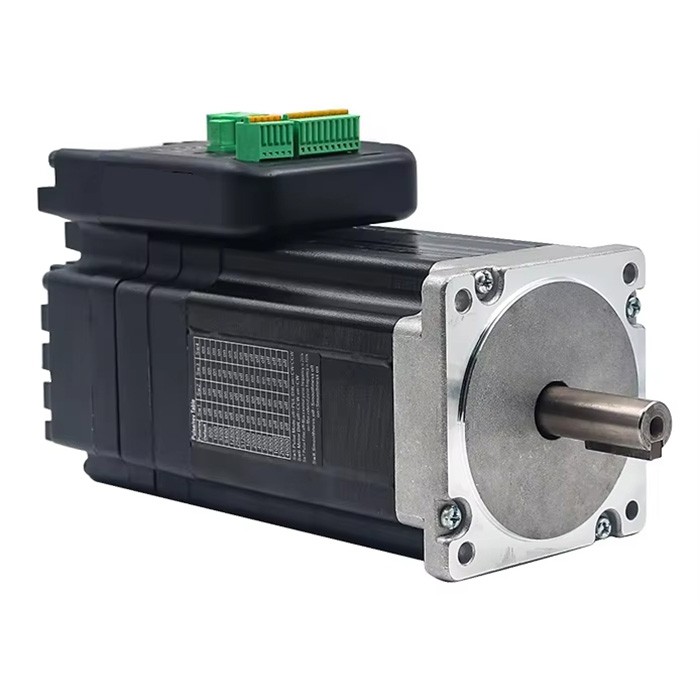

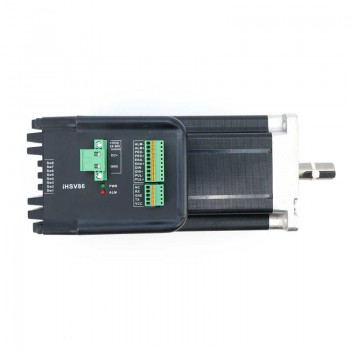

JMC Servomotor AC Integrado Nema 34 660 W 72 V 2.03 N·m 13.1 A 3000 RPM 86×86 mm
El motor de servo AC integrado IHSV86-30-66-72 integra el controlador de servo AC en el motor de servo, adopta el control vectorial en el chip DSP, con características de bajo costo, bucle cerrado completo, totalmente digital, baja generación de calor, baja vibración y alta respuesta. Incluye tres modos de control de bucle de retroalimentación ajustables (bucle de posición, bucle de velocidad y bucle de corriente).
Especificaciones Eléctricas:
Número de Parte del Fabricante: IHSV86-30-66-72
Número de Fases: 3
Velocidad sin carga: 4200RPM +/- 7%
Velocidad nominal: 3000RPM +/- 7%
Par nominal: 2.03N.m (287.47 oz.in)
Voltaje nominal: 72V
Corriente nominal: 13.1A
Potencia: 660W
Clase de aislamiento: B

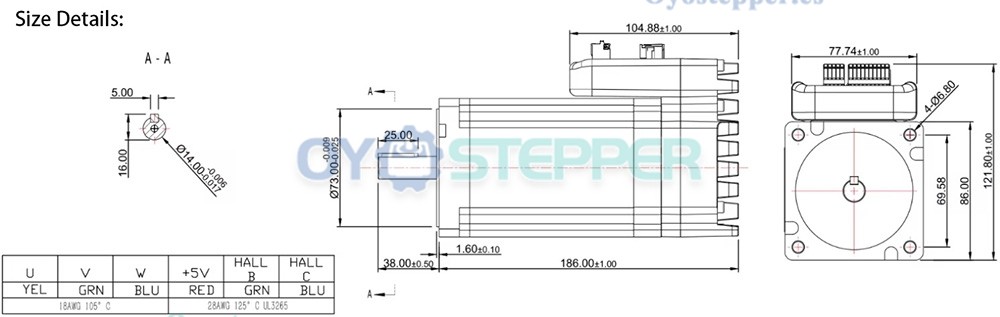

Especificaciones Físicas:
Tamaño del marco: 86 x 86mm
Longitud del cuerpo: 186 mm
Longitud del eje: 38 mm
Diámetro del eje: Φ14 mm
Longitud del canal del eje: 25 mm
Peso: 4.5kg

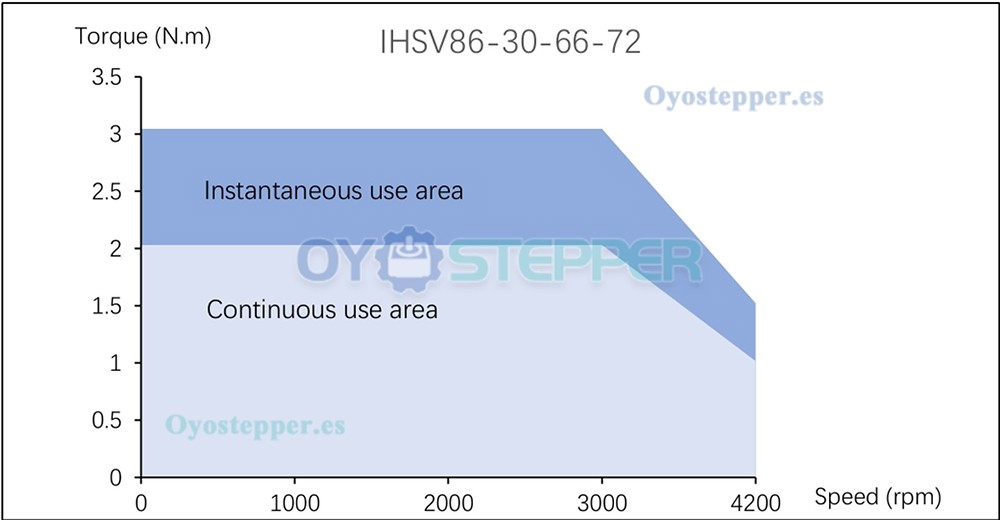

Torque diagram:
| Especificación del servomotor | |
|---|---|
| Potencia nominal(W) | 660W |
| Voltaje nominal | 72 |
| Corriente nominal | 13.1 |
| Velocidad sin carga | 4200 |
| Velocidad nominal(rpm) | 3000 |
| Par nominal(Nm) | 2.03 |
| Número de fase | Trifásico |
| Con freno | Sin freno |
| Especificación física | |
| Longitud de la ranura de la llave | 25 |
| Longitud del cuerpo(mm) | 186 |
| Tamaño del marco(mm) | 86 x 86 |
| Diámetro del eje(mm) | 14 |
| Longitud del eje(mm) | 38 |
| Tipo de eje | Chavetero |
| Eje simple/eje doble | Eje único |
