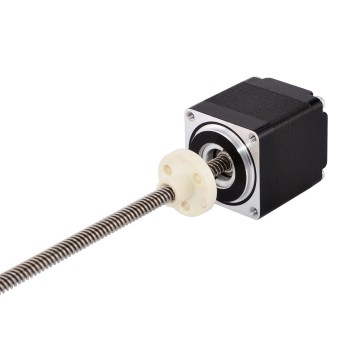

Actuador lineal de Motor paso a paso externo Nema 11 bipolar 1,8 grados 0,42A 5V revolución de plomo 1,27mm/0,05 "tornillo de plomo 150mm
-
Manuales y documentacion:
Hoja de datos completa:
Curva de fuerza de empuje:
- 6% descuento para el monto total
- Disfrute de los descuentos, revíselo
- Códigos de cupones no necesitan
- Válido hasta el 5 de Enero de 2026
Actuador lineal de Motor paso a paso externo Nema 11 bipolar 1,8 grados 0,42A 5V revolución de plomo 1,27mm/0,05 "tornillo de plomo 150mm
Motor paso a paso Nema 11 de 32 mm, 1,8 grados, 0,42 A, con tornillo de avance de 4,76 mm de diámetro y 150 mm de longitud. El recorrido lineal es de 1,27 mm por revolución y está equipado con una tuerca de tornillo POM.
Especificación eléctrica
Número de pieza del fabricante: 11E13S0424FD-150RS
Tipo de motor: Paso a paso lineal externo
Ángulo de paso: 1,8°
Empuje mínimo: 43N (300pps)
Corriente nominal/fase: 0,42A
Resistencia de fase: 11,9 ohmios
Voltaje: 5V
Inductancia: 6,7mH±20%(1KHz)
Especificación física
Tamaño del marco: 28 x 28 mm
Longitud del cuerpo: 32 mm
Longitud del tornillo de avance: 150 mm (5,9055")
Diámetro del tornillo de avance: Φ4,76 mm (0,1874")
Plomo/paso: 0,00635 mm (0,00025")
Recorrido/Revolución del plomo: 1,27 mm (0,05")
Número de clientes potenciales: 4
Longitud del cable: 500 mm
Peso: 119g
Conexión
| A+ | A- | B+ | B- |
| Rojo | Rojo blanco | Verde blanco | Verde |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Inductancia(mH) | 6 |
| Empuje mínimo (N) | 43 |
| Tipo de motor | Externo |
| Resistencia de fase(ohmios) | 11,4 |
| Corriente nominal (A) | 0,42 |
| Ángulo de paso(°) | 1,8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 32,2 |
| Diámetro del tornillo de avance(mm) | 4,76 |
| Longitud del tornillo de avance(mm) | 150 |
| Recorrido de plomo(mm) | 1,27 |
| Recorrido de plomo/paso(mm) | 0,00635 |
| Número de cables | 4 |
| Longitud del cable(mm) | 300 |
| Tamaño del marco(mm) | Nema 11 (28 x 28) |
