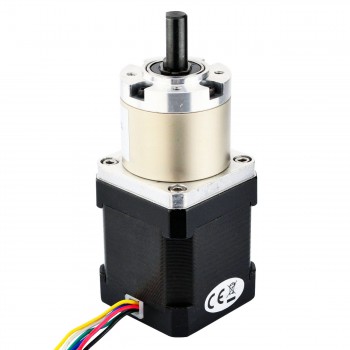

Motor paso a paso Nema 17 unipolar con caja de cambios planetaria 14: 1 longitud 48 mm 32 Ncm 0,4A 12V
-
Manuales y documentacion:
Hoja de datos completa:
Curva de par:
Motor paso a paso Nema 17 Unipolar con caja de cambios planetaria 14: 1 longitud 48 mm 32 Ncm 0,4A 12V
Este motor paso a paso Unipolar Nema 17 con cuerpo de 48 mm y corriente nominal de 1,68 A, integra una Reductor planetario de relación de transmisión de 13,73:1.
Especificación eléctrica
Número de pieza del fabricante: 17HS19-0406S-PG14
Tipo de motor: paso a paso Unipolar
Ángulo de paso: 0,131 grados
Par motor sin caja de cambios: 32 Ncm (45,32 oz.in)
Corriente nominal/fase: 0,4A
Resistencia de fase: 30 ohmios
Inductancia: 25 mH ± 20% (1 KHz)
Especificaciones de la caja de cambios
Tipo de caja de cambios: Planetario
Relación de transmisión: 13,73: 1
Eficiencia: 80%
Huelgo sin carga: <= 3 grado
Par máximo permitido: 3 Nm (424,83 oz.in)
Momento Torque Permisible: 5Nm(708,06oz.in)
Carga axial máxima del eje: 50N
Carga radial máxima del eje: 100N
Especificaciones físicas
Tamaño del marco: 42 x 42 mm
Longitud del motor: 48 mm
Reductor Longitud: 35 mm
Diámetro del eje: Φ8mm
Longitud del eje: 20 mm
Longitud del corte en D: 15 mm
Número de clientes potenciales: 6
Longitud del cable: 500 mm
Peso: 560g
Conexión
| A+ | O+ | A- | B+ | O- | B- |
| NEGRO | AMARILLO | VERDE | ROJO | BLANCO | AZUL |
| Especificación de caja de cambios | |
|---|---|
| Holgura sin carga(Max.°) | 1 |
| Eficiencia | 81% |
| Relación de transmission | 13,73:1 |
| Longitud de la caja de cambios(mm) | 35 |
| Tipo de caja de cambios | Planetario de precision |
| Máx. par admisible(Ncm) | 300 |
| Máx. par admisible(oz.in) | 424,8 |
| Par admisible de momento(Ncm) | 500 / 708,1 |
| Carga axial máxima del eje(N) | 50 |
| Carga radial máxima del eje(N) | 100 |
| Especificación del motor | |
| Inductancia(mH) | 25 |
| Longitud del cable(mm) | 500 |
| NEMA Tamaño | Nema 17 |
| Número de cables | 6 |
| Resistencia de fase(ohmios) | 30 |
| Corriente nominal (A) | 0,4 |
| Diámetro del eje(mm) | 8 |
| Longitud del eje(mm) | 20 |
| Bipolar/Unipolar | Unipolar |
| Par de retención sin caja de cambios(Ncm) | 32 |
| Par de retención sin caja de cambios(oz.in) | 45,3 |
| Longitud del motor(mm) | 48 |
| Eje simple/eje doble | Eje simple |
| Tipo de eje | corte D |
| Especificación física | |
| Peso(gramos) | 550 |
