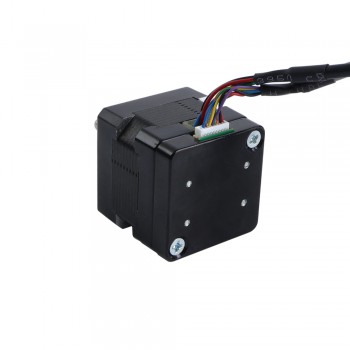

Motor paso a paso de bucle cerrado Nema14 1,8 grados 12,5 Ncm 1,0 A 2 fases con codificador magnético 1000PPR (4000CPR)
Este es el motor paso a paso de circuito cerrado más delgado que tenemos, solo incluye codificador con un grosor de 34,5 mm. El codificador es un codificador magnético con 3 canales y una resolución de 1000PPR (4000CPR). La mayor ventaja del codificador magnético es el tamaño y el costo, se usan ampliamente en espacios pequeños y tienen un rendimiento de mayor costo.
Especificación eléctrica
- Número de pieza del fabricante: 14HS11-1004-ME1K
- Número de fase: 2
- Ángulo de paso: 1,8 grados
- Par de sujeción: 12,5 Ncm (17,7 oz.in)
- Corriente nominal/fase: 1.0A
- Resistencia de fase: 3,5 ohmios ± 10%
- Inductancia: 3,5 mH ± 20 % (1 KHz)
Especificación física
- Tamaño del marco: 35 x 35 mm
- Longitud del cuerpo: 28 mm
- Diámetro del eje: Φ5mm
- Longitud del eje: 24 mm
- Longitud del eje D-CUT: 15 mm
- Longitud del cable: 500 mm
Especificación del codificador
- Tipo de circuito de salida: diferencial
- Tipo de codificador: incremental magnético
- Resolución del codificador: 1000PPR (4000CPR)
- Canales de señal de salida: 3 canales
- Voltaje de suministro mínimo: 3,3 V.
- Voltaje de suministro máx.: 5,5 V
- Corriente de salida: 20mA
- Alto voltaje de salida: 5V
- Salida de bajo voltaje: 0,2 V.
- Frecuencia de salida máx.: 400kHZ
Conexión de motor y codificador
Motor | A+ | A- | B+ | B- |
Cable | ROJO | NEGRO | AMARILLO | AZUL |
codificador | CCV | EGND | EA+ | EA- | EB+ | EB- | EZ+ | EZ- |
Cable | Rojo | Negro | Marrón | Naranja | Azul | Verde | Amarillo | Blanco |
Recursos
Especificación eléctrica | |
---|---|
Par de retención (Ncm) | 12.5 |
Inductancia(mH) | 3.5 |
Resistencia de fase(ohmios) | 3.5 |
Corriente nominal (A) | 1 |
Encoder Type | Magnetic Incremental |
Output Circuit Type | Differential type |
Encoder Resolution | 1000PPR(4000CPR) |
Canales de señal de salida | 3 |
Especificación física | |
Longitud del cuerpo(mm) | 28 |
Tamaño del marco(mm) | Nema 14 (35 x 35) |
Diámetro del eje(mm) | 5 |
Longitud del eje(mm) | 24 |
Tipo de product | Closed Loop Stepper Motor |
Clasificación del IP | 40 |
