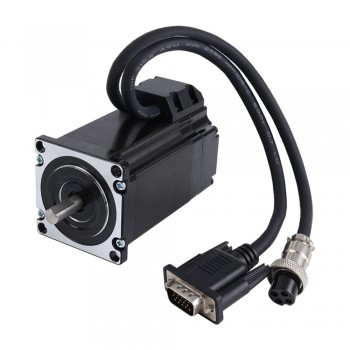

Motor paso a paso de bucle cerrado Nema 23 Serie S, 1,8 grados, 2,0 Nm, 5,0 A 2 fases con codificador óptico incremental
Motor paso a paso Nema 23 con codificador óptico incremental. Par de 2,0 Nm, corriente nominal de 5,0 A, resolución del codificador de 1000 PPR, voltaje de suministro de 4-5V y frecuencia máxima de salida de 60 kHz.
Especificación eléctrica
Número de pieza del fabricante: 23HS30-5004D-E1000
Número de fase: 2
Ángulo de paso: 1,8 grados
Par de retención: 2,0 Nm (283,22 oz.in)
Corriente nominal/fase: 5,0 A
Resistencia de fase: 0,42 ohmios ± 10%
Inductancia: 1,7 mH ± 20 % (1 KHz)
Especificación física
Tamaño del marco: 57 x 57 mm
Longitud del cuerpo: 101 mm
Diámetro del eje: Φ8 mm
Longitud del eje: 21 mm
Longitud del eje D-CUT: 15 mm
Longitud del cable: 300 mm
Peso: 1,22 kg
Especificación del codificador
Tipo de circuito de salida: tipo diferencial
Tipo de codificador: incremental óptico
Resolución del codificador: 1000PPR (4000CPR)
Canales de señal de salida: 2 canales
Voltaje de suministro mínimo: 4V
Voltaje de suministro máx.: 5V
Corriente de salida: 100mA
Alto voltaje de salida: 5V
Salida de bajo voltaje: 4,5 V.
Frecuencia de salida máx.: 60kHZ
Conexión
| ALFILER | 1 | 2 | 3 | 4 |
| Motor | A+ | A- | B+ | B- |
| ALFILER | 2 | 3 | 1 | 13 | 11 | 12 |
| codificador | CCV | EGND | EA+ | EA- | EB+ | EB- |
| Especificación eléctrica | |
|---|---|
| Par de retención (Ncm) | 200 |
| Par de retención (oz.in) | 283,22 |
| Inductancia(mH) | 1,7 |
| Resistencia de fase(ohmios) | 0,42 |
| Corriente nominal (A) | 5,0 |
| Tipo de codificador | Incremental óptico |
| Tipo de circuito de salida | Tipo diferencial |
| Resolución del codificador | 1000PPR |
| Canales de señal de salida | 2 |
| Especificación física | |
| Longitud del cuerpo(mm) | 101 |
| Tamaño del marco(mm) | Nema 23 (57 x 57) |
| Diámetro del eje(mm) | 8 |
| Longitud del eje(mm) | 21 |
| Serie de productos | Serie S |
| Clasificación del IP | 40 |
