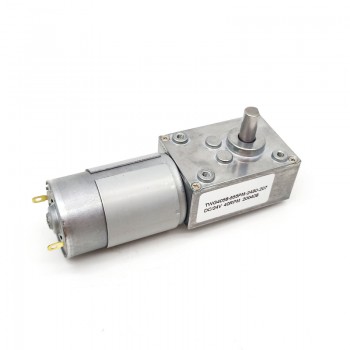

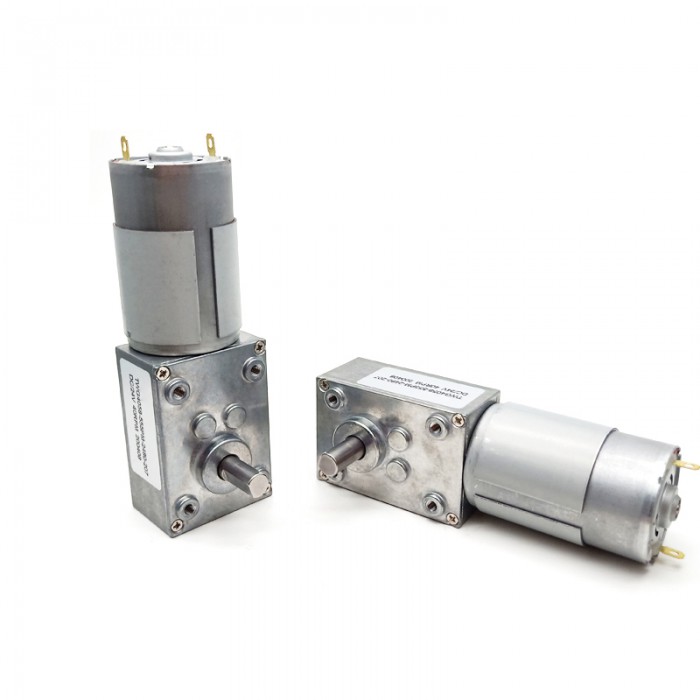

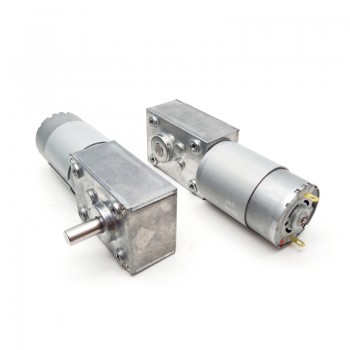

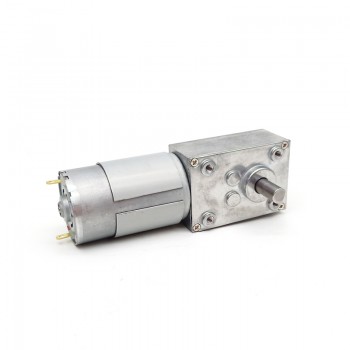

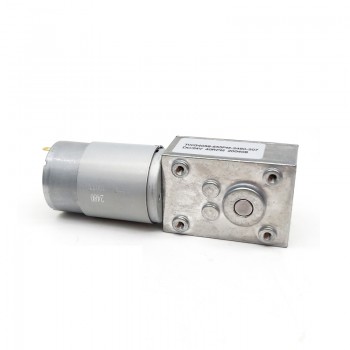

Pack de 2 Motores Eléctrico DC con Reductor de Tornillo Sin Fin 12V/24V Imán Permanente 10kg·cm 40×58mm
- Manuales y documentacion:
Características:
Motor de 40*58 mm que proporciona un par de 2.0 Nm, con mayor fiabilidad.
Adecuado para aplicaciones de pequeño diámetro, bajo ruido y alto par.
Los motores de engranaje DC pueden combinarse con codificadores, de 12 ppr a 1000 ppr.
Relación de reducción: 81, 134, 207, 251, 405, 621.
Aplicaciones:Barco, electrodomésticos, equipos médicos;

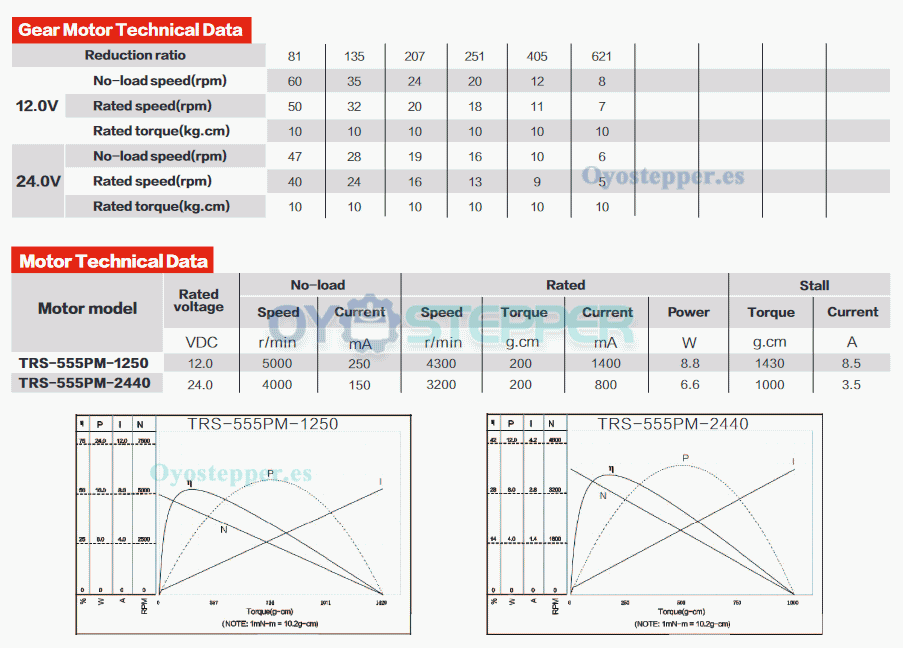

Especificaciones eléctricas:
Número de parte: TWG4058-TEC3650
Voltaje nominal: 12V/24VDC
Par nominal: 10.0 Kg.cm máximo
Par de tolerancia máxima: 20.0 Kg.cm
Corriente nominal: 1400 mA (12V) / 800 mA (24V)
Velocidad sin carga sin engranaje: 5000 RPM (12V) / 4000 RPM (24V)
Velocidad nominal sin engranaje: 4300 RPM (12V) / 3200 RPM (24V)
Velocidad sin carga con engranaje: 6-80 RPM
Velocidad nominal con engranaje: 5-50 RPM
Potencia nominal: 8.8 W (12V) / 6.6 W (24V)
Tipo de engranaje: Engranaje de hélice
Tipo de motor: Motor de engranaje de hélice DC
Eficiencia: 65%
Construcción: Imán permanente
Ruido: 30 cm. < 40 dB
Desviación media sin carga: <3°;

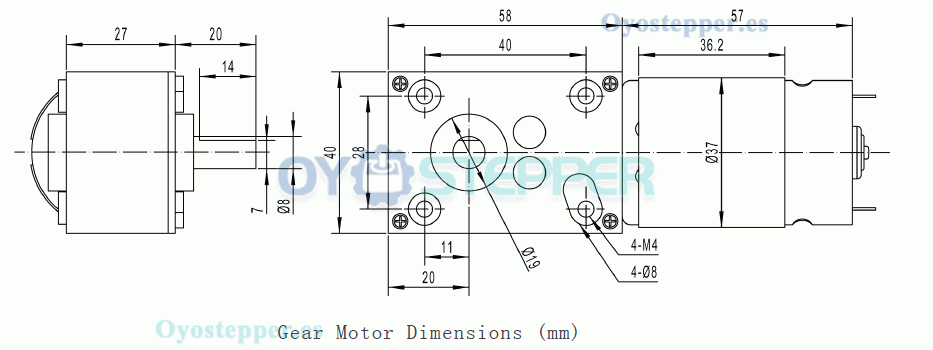

Especificaciones físicas:
Tamaño del motor: 40 * 58 mm
Diámetro del motor: 37 mm
Tamaño del engranaje: 40 * 58 mm
Longitud total: 36.2 mm + Engranaje planetario
Longitud del engranaje: 58 mm
Tipo de eje: Corte en D
Diámetro del Corte en D: 7 mm
Longitud del Corte en D: 14 mm
Diámetro del eje: 8 mm
Longitud del eje: 14 mm
Peso: 400 g

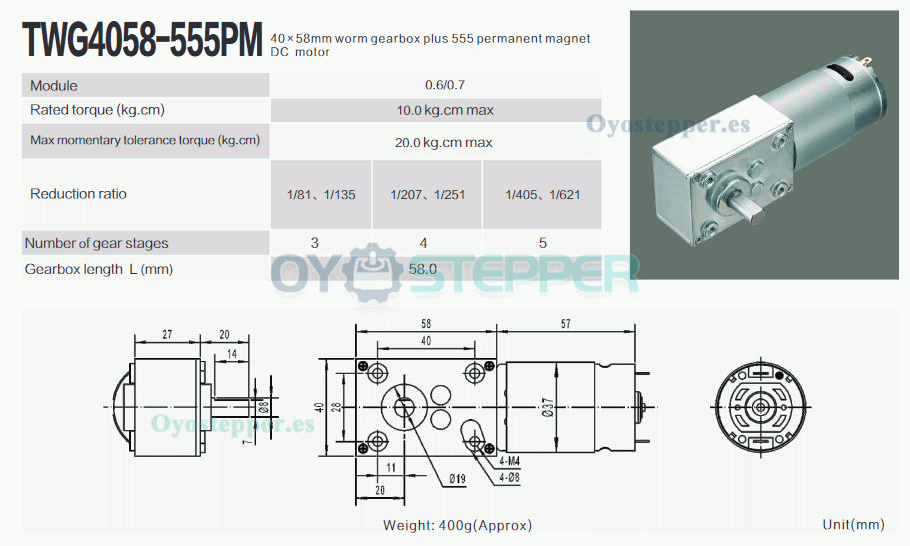

| Especificación física | |
|---|---|
| Diámetro del eje(mm) | 8 |
| Longitud del eje(mm) | 15 |
| Peso(gramos) | 400 |
| Tipo de caja de cambios | Caja de engranajes de tornillo sin fin |
| Longitud del cuerpo(mm) | 58+Caja de cambios |
| Longitud de la caja de cambios(mm) | 58 |
| Relación de transmission | 81:1 / 135:1 / 207:1 / 251:1 / 621:1 / 405:1 |
| Tamaño del marco(mm) | 40 x 58mm |
| Tipo de eje | Corte en D |
| Eje simple/eje doble | PW060 |
| Especificación eléctrica | |
| Potencia nominal(W) | 8.8 / 6.6 |
| Tensión nominal(V) | 12 / 24 |
| Par nominal(kg.cm) | 10 |
| Velocidad nominal(rpm) | 5-50 |
| Corriente nominal (A) | 1.4 / 0.8 |
