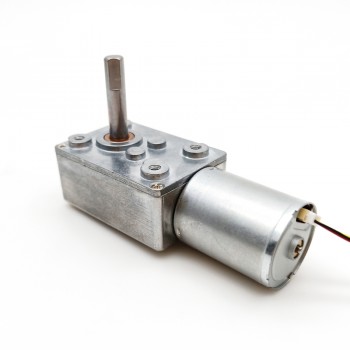

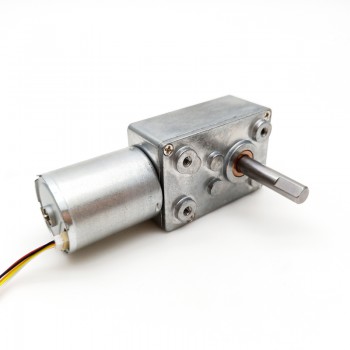

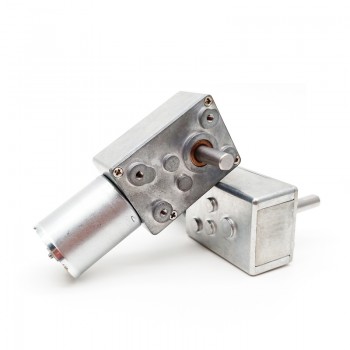

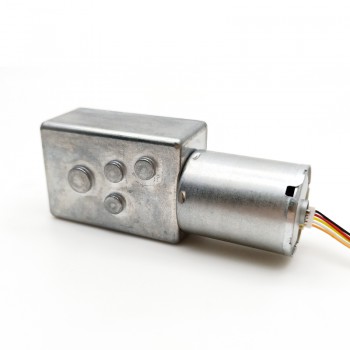

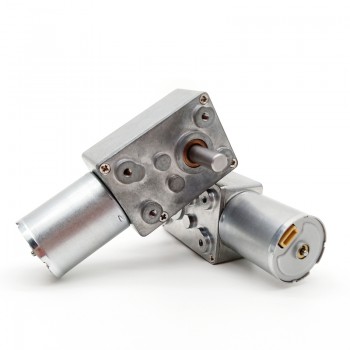

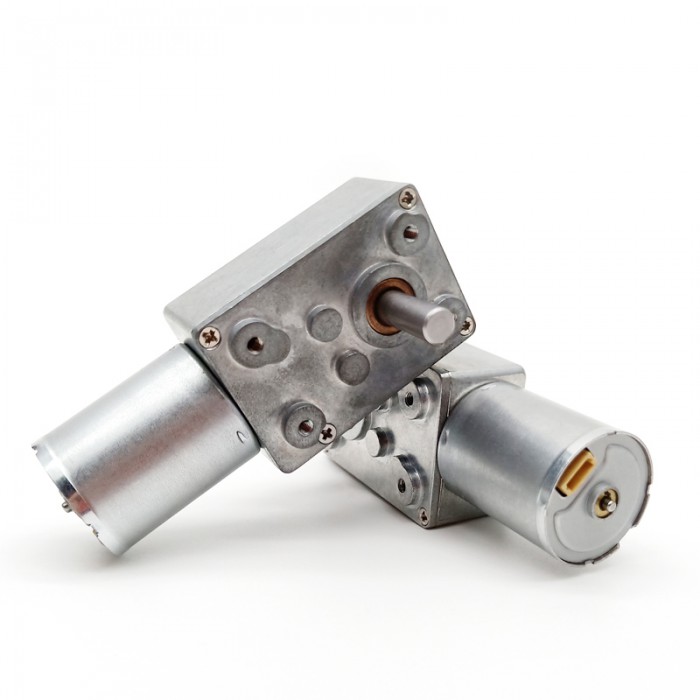

Pack de 2 Motores Eléctrico DC Sin Escobillas 12V/24V con Reductor Sin Fin 8kg·cm 4500RPM 32×76.8mm
- Manuales y documentacion:
Características:
Motor de 32 * 46 mm que proporciona un par de 1.0 Nm.
Adecuado para aplicaciones de pequeño diámetro, bajo ruido y alto par.
Los motores de engranaje DC pueden combinarse con codificadores, 12 ppr - 1000 ppr.
Relación de reducción: 146/188/300/438/563/700/900/1020/1313/1688.

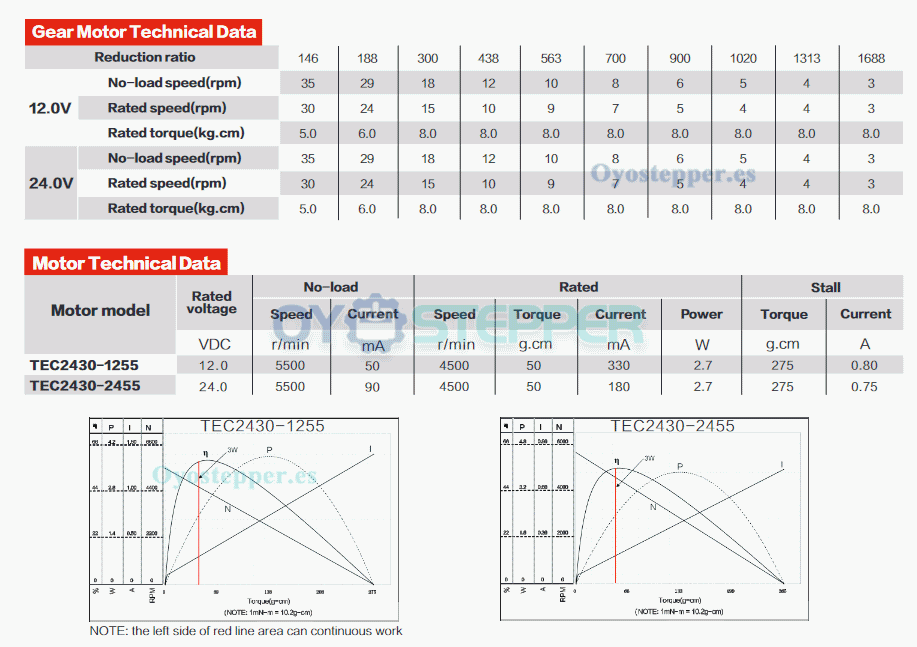

Especificaciones eléctricas:

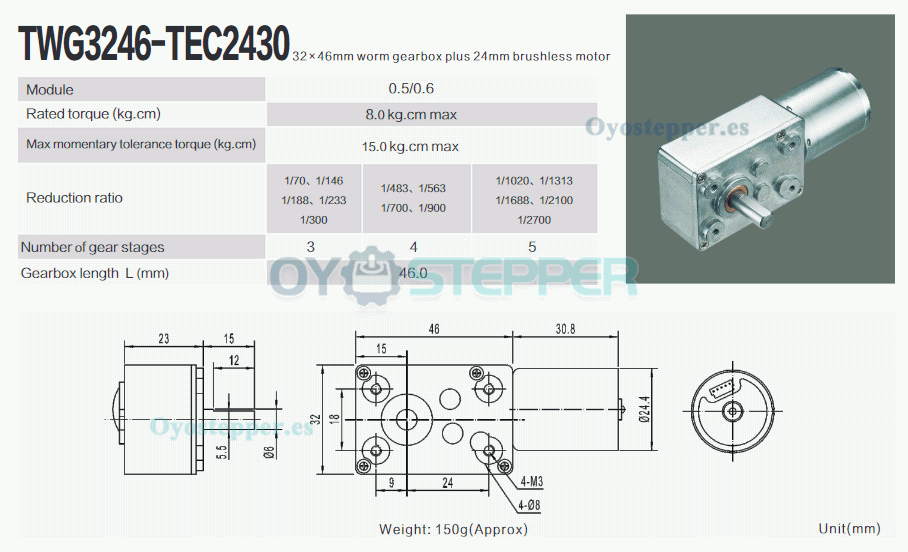

Número de parte: TWG3246-TEC2430
Voltaje nominal: 6V/12VDC
Par nominal: 8.0 Kg.cm máximo
Par de tolerancia máxima: 15.0 Kg.cm
Corriente nominal: 330mA (6V) / 180mA (12V)
Velocidad sin carga sin engranaje: 5500 RPM (6V) / 5500 RPM (12V)
Velocidad nominal sin engranaje: 4500 RPM (6V) / 4500 RPM (12V)
Velocidad sin carga con engranaje: 3-35 RPM
Velocidad nominal con engranaje: 3-30 RPM
Potencia nominal: 2.7 W (6V) / 2.7 W (12V)
Tipo de engranaje: Engranaje de hélice
Tipo de motor: Motor de engranaje de hélice DC
Eficiencia: 80%-90%
Construcción: Imán permanente
Dirección de rotación: CW/CCW
Ruido: 30 cm. <40 dB
Desviación media sin carga: <3°;

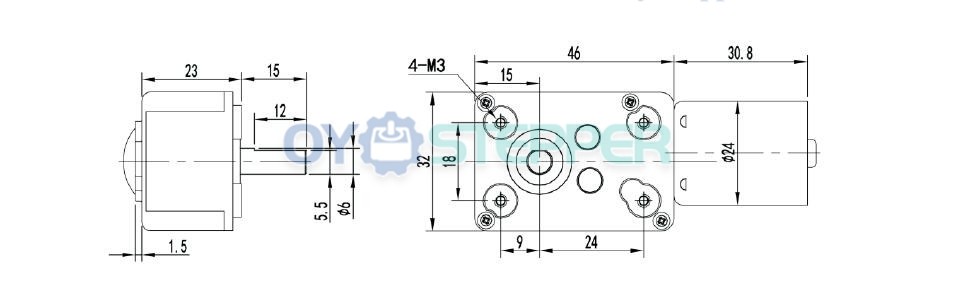

Especificaciones físicas:
Tamaño del motor: 24.4 * 30.8 mm
Diámetro del motor: 24 mm
Tamaño del engranaje: 32 * 46 mm
Longitud total: 30.8 mm + Engranaje planetario
Longitud del engranaje: 46 mm
Tipo de eje: Corte en D
Diámetro del Corte en D: 5.5 mm
Longitud del Corte en D: 12 mm
Diámetro del eje: 6 mm
Longitud del eje: 15 mm
Peso: 150 g
| Especificación física | |
|---|---|
| Tamaño del marco(mm) | 32*46 |
| Diámetro del eje(mm) | 6 |
| Longitud del eje(mm) | 15 |
| Tipo de caja de cambios | Caja de engranajes de tornillo sin fin |
| Longitud del cuerpo(mm) | 30.8+Caja de cambios |
| Longitud de la caja de cambios(mm) | PLG120 |
| Relación de transmission | 146:1 / 188:1 / 300:1 / 438:1 / 563:1 / 700:1 / 900:1 / 1020:1 / 1313:1 / 1688:1 |
| Tipo de eje | Corte en D |
| Eje simple/eje doble | Eje único |
| Peso(gramos) | 150 |
| Especificación eléctrica | |
| Potencia nominal(W) | 2.7 |
| Tensión nominal(V) | 6 / 12 |
| Par nominal(kg.cm) | 2 |
| Velocidad nominal(rpm) | 3-30 |
| Corriente nominal (A) | 0.33 / 0.18 |
