Etapa Lineal Mini Motorizada CNC con Módulo Guía Deslizante, Carrera 5-300mm, Kit Motor Nema11

Etapa Lineal Mini Motorizada CNC con Módulo Guía Deslizante, Carrera 5-300mm, Kit Motor Nema11


Características:

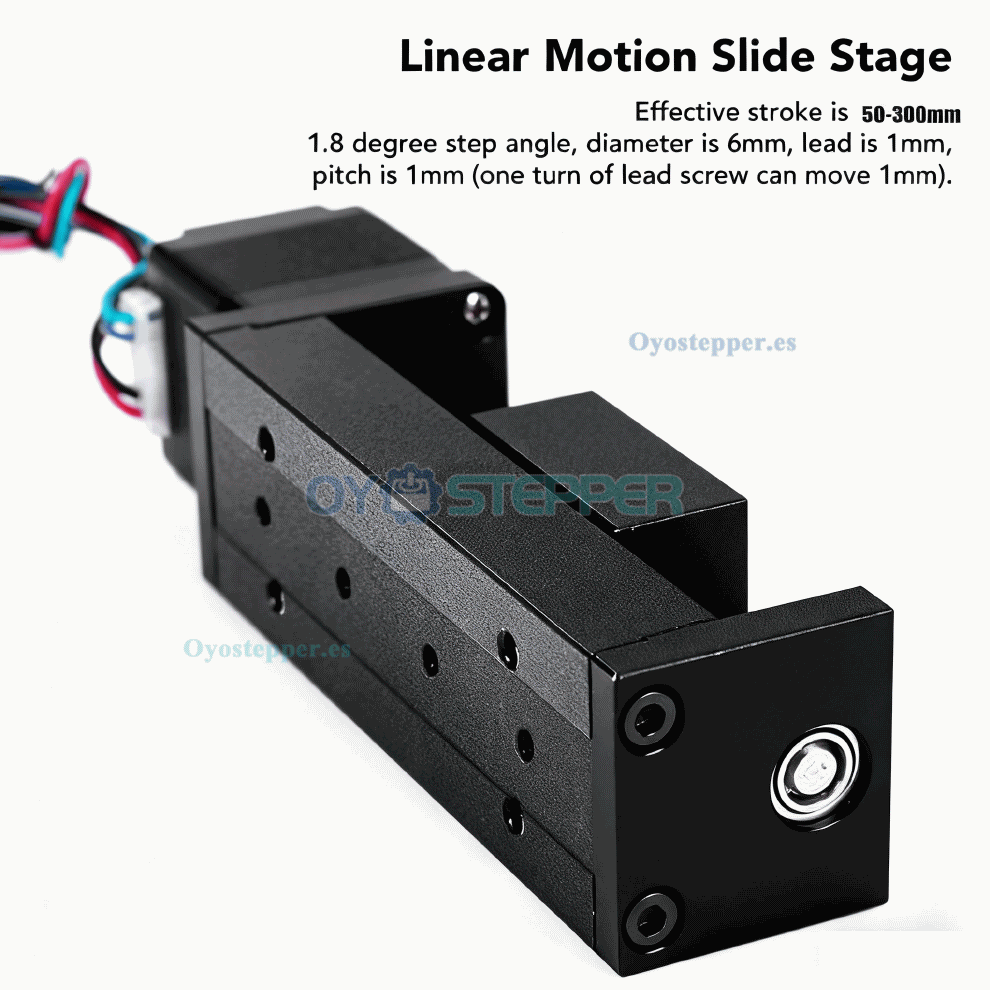

Módulo deslizante lineal compacto con diseño integrado de tamaño reducido (ancho 30 mm). Base de aleación de aluminio con configuración de doble núcleo de carril de acero para rodamientos. Capacidad de carga horizontal: 5 kg; carga vertical: 1 kg. Carrera ajustable: 50-300 mm. Equipado con volante dorado y escala de desplazamiento, acoplado a un tornillo trapezoidal de 6 mm (disponible en pasos de 1, 2, 4, 6 y 12 mm). Los pasos de 1 mm y 2 mm incluyen capacidad de autobloqueo vertical para evitar el deslizamiento sin alimentación. Motor paso a paso NEMA11 de 28 mm integrado (corriente 0,6 A/par 0,07 N·m) con diseño monocasco que ahorra espacio para control de desplazamiento.


Aplicación:
Adecuado para escenarios de procesamiento automatizado, como impresoras 3D, máquinas CNC, cortadores láser, destornilladores automáticos, equipos de soldadura y sistemas de dosificación.Juego (Etapa 1).

Contenido del paquete:
1 × Mesa deslizante con tornillo trapezoidal T06
1 × Motor paso a paso NEMA11 de 28 mm;

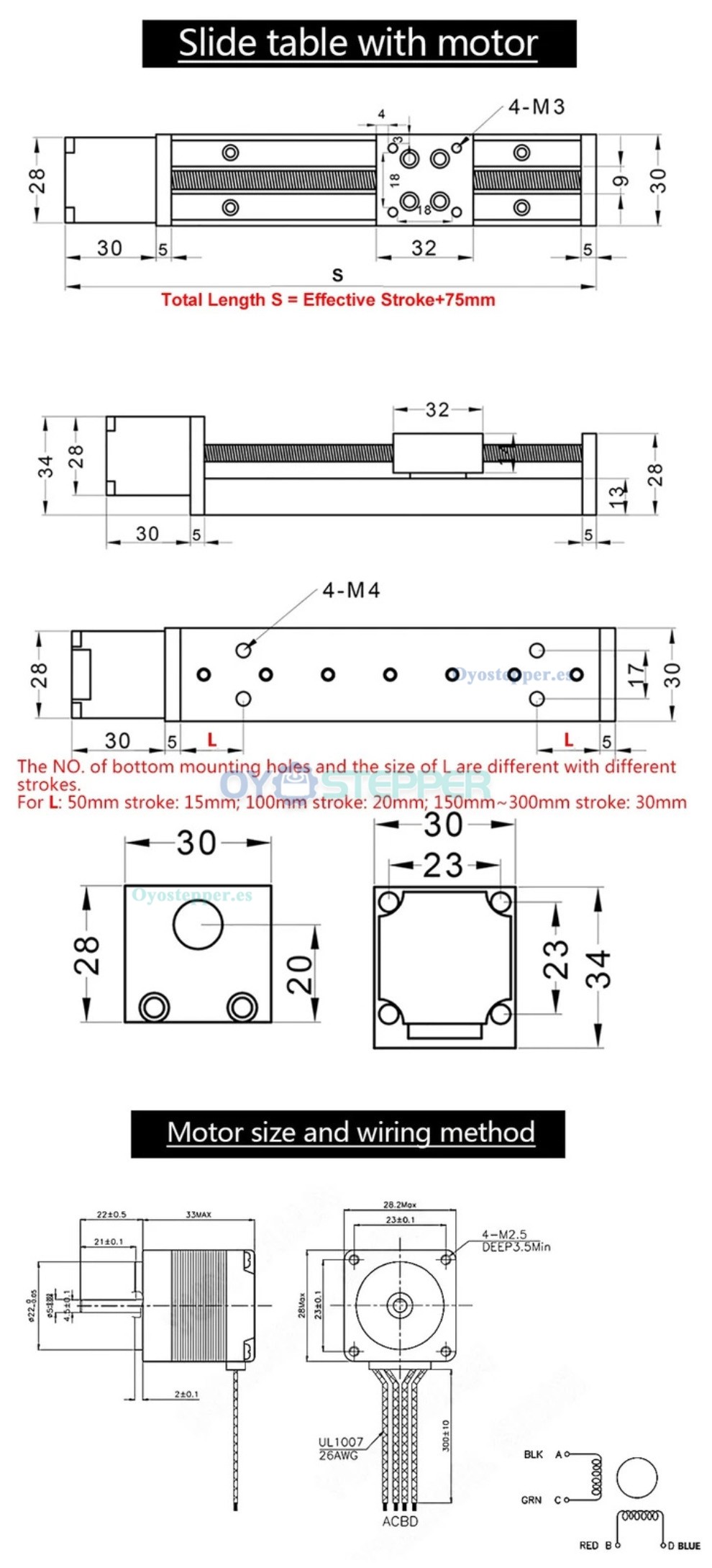

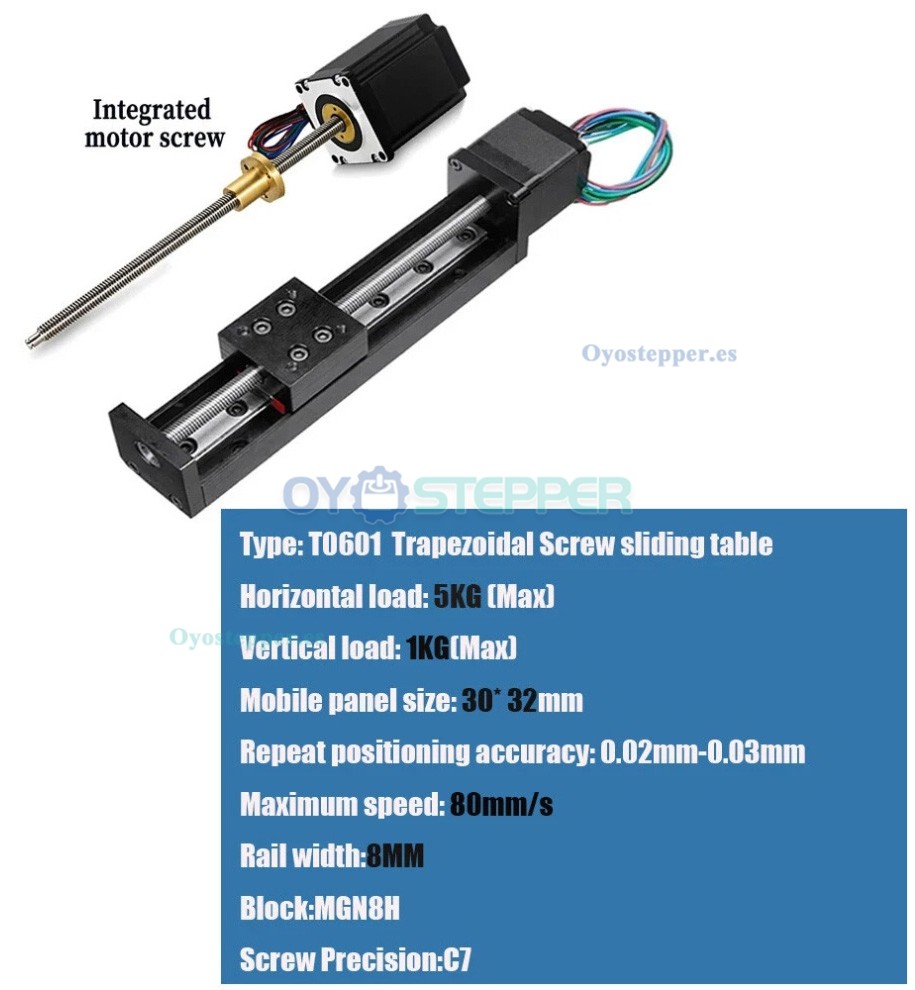

Especificaciones de la mesa deslizante:
Modelo: T06
Tipo de deslizamiento: Mesa deslizante con tornillo trapezoidal
Carga horizontal: 5 kg (máximo)
Carga vertical: 1 kg (máximo)
Carrera efectiva: 50-300 mm
Longitud total: Carrera efectiva + 75 mm
Tamaño del panel móvil: 30 mm × 32 mm
Precisión de posicionamiento repetido: 0,02 mm-0,03 mm
Velocidad máxima: 80 mm/s
Ancho del riel: 6 mm
Bloque: MGN8H
Precisión del tornillo: C7
Paso: 1 mm, 2 mm, 4 mm, 6 mm, 12 mm (ej.: Paso 1 mm significa que el motor gira una vez y el panel móvil se desplaza 1 mm).

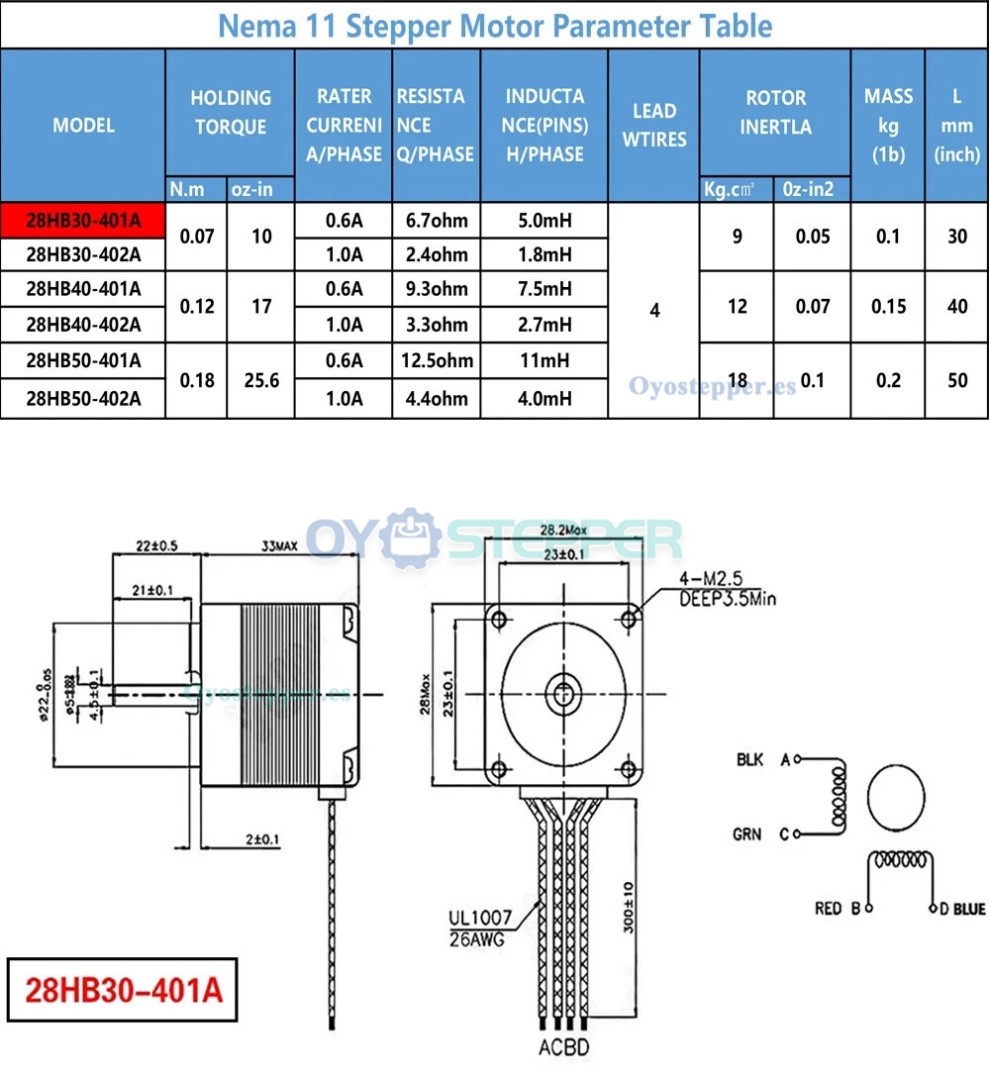

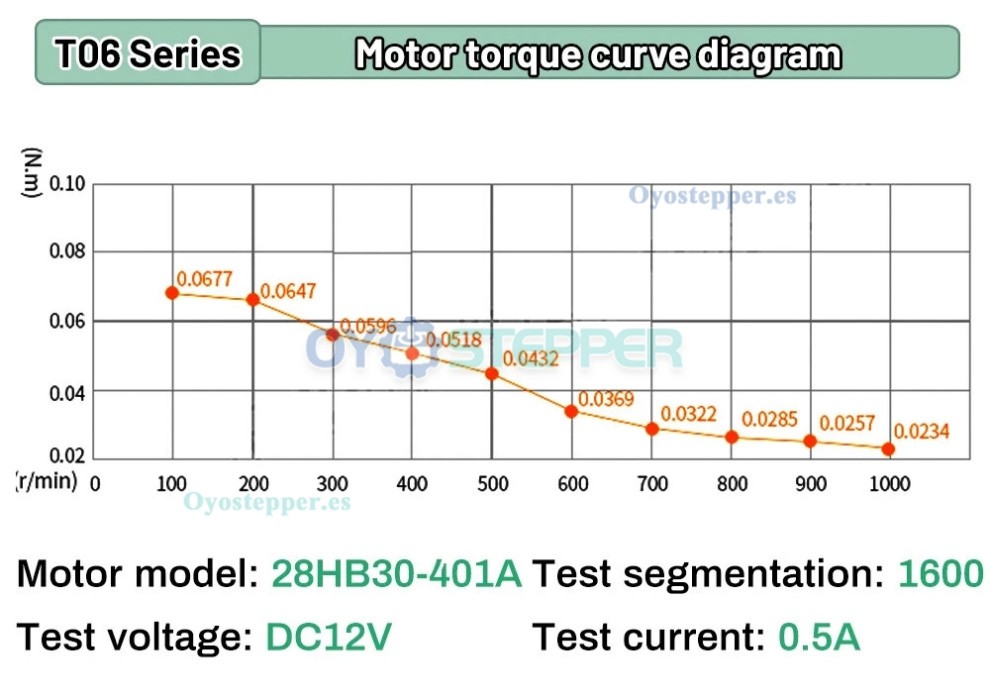

Especificaciones del motor paso a paso:
Modelo: 28HB30-401A
Tamaño de brida del motor: NEMA 11 (28 mm)
Par de mantenimiento: 0,07 N·m
Longitud del cuerpo: 30 mm
Diámetro del eje: 5 mm
Tipo: Motor híbrido
Fases: 2 fases
Corriente: 0,6 A
Certificación: CCC, CE, ISO
Ángulo de paso: 1,8 grados.
