Kit de Etapa Lineal Motorizada con Husillo a Bolas y Mesa Deslizante CNC, Incluye Motor Nema 23, Controlador y Fuente de Alimentación

Kit de Etapa Lineal Motorizada con Husillo a Bolas y Mesa Deslizante CNC, Incluye Motor Nema 23, Controlador y Fuente de Alimentación

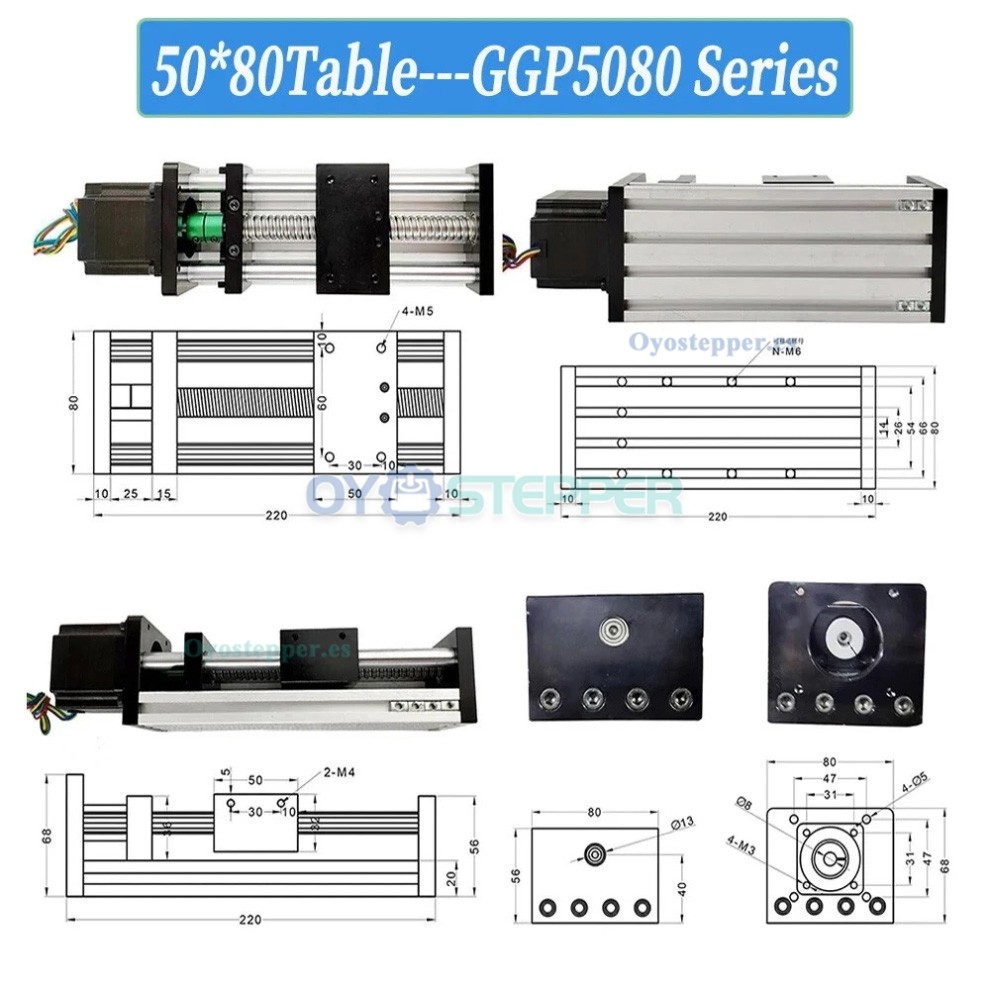

Especificaciones de la mesa deslizante GGP5080:
Modelo: GGP5080 (panel móvil 50 × 80 mm)

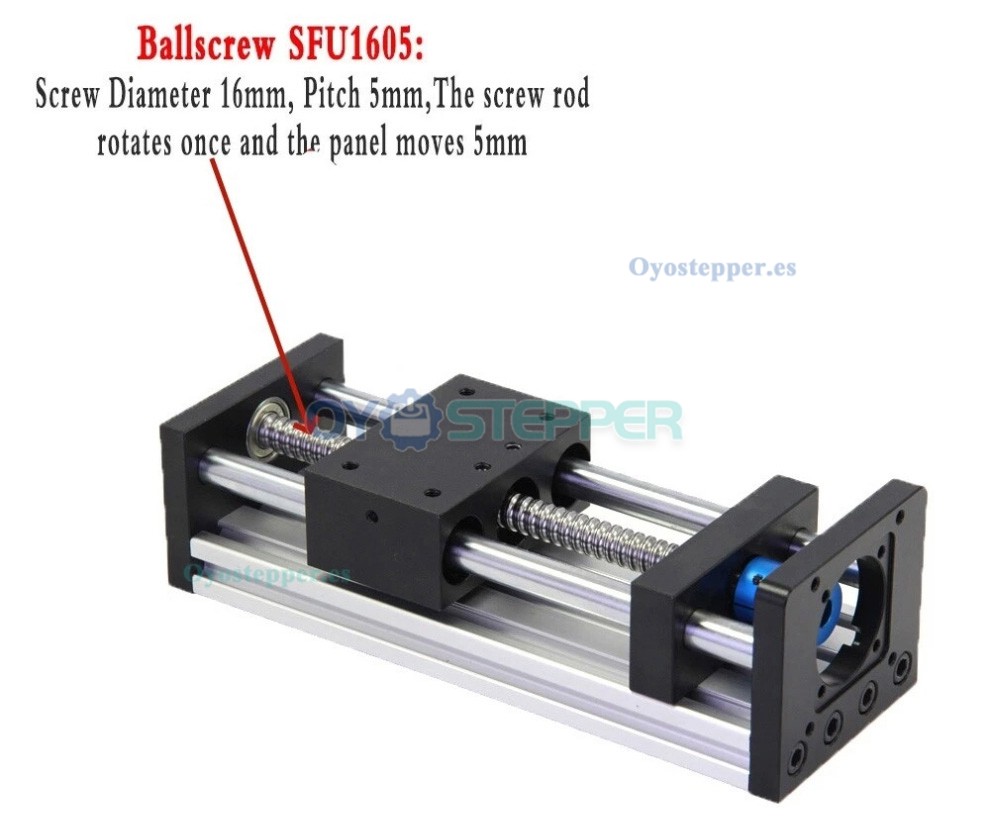

Husillo de bolas: SFU1605 (Ø16 mm, paso 5 mm; 1 vuelta ≈ 5 mm desplazamiento)
Precisión del husillo: C7
Carrera efectiva (opciones): 50–300 mm
Longitud total: carrera + 120 mm
Guias: 2 × varillas de eje óptico, Ø12 mm
Velocidad nominal: hasta 100 mm/s
Carga nominal: 40 kg horizontal; 20 kg vertical
Repetibilidad (husillo): 0,02–0,05 mm
Material: perfil de aluminio industrial
Soporte de motor: compatible con motores paso a paso NEMA 17 / NEMA 23.

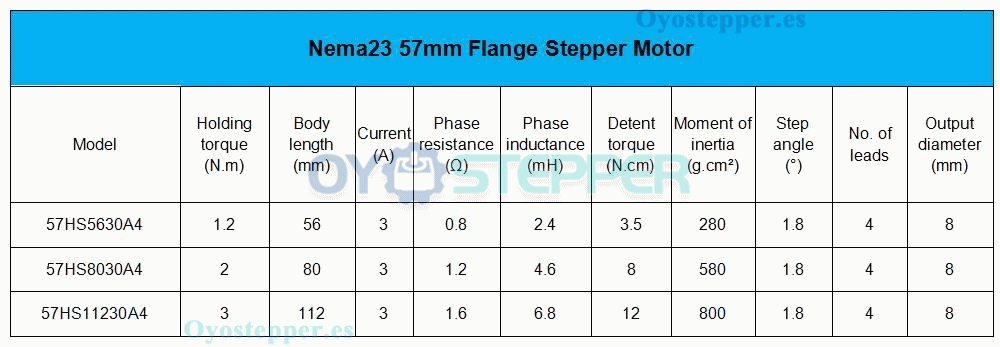

Especificaciones del motor paso a paso Nema 23:

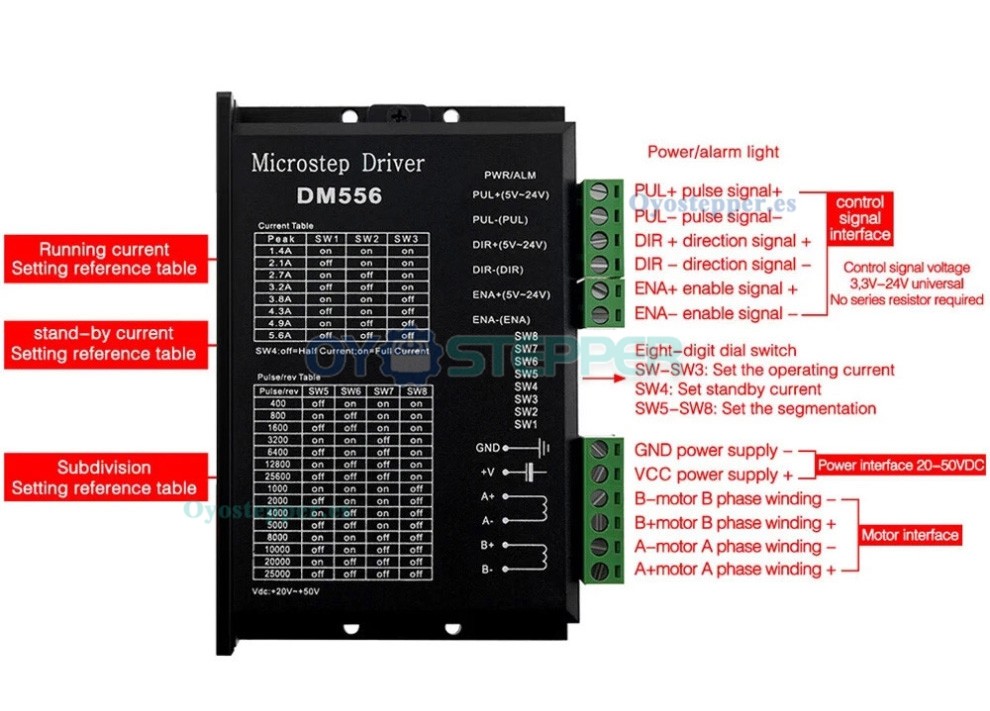

 Especificaciones del controlador DM556:

Motores compatibles: Motores paso a paso con brida de 42 mm, 57 mm y 86 mm

Voltaje de entrada: CC 20-50 V

Corriente de salida: 1,0-5,6 A Ajustable en 8 pasos (resolución de 0,5 A)

Método de accionamiento: PWM bipolar de corriente constante

Respuesta de frecuencia de pulso: hasta 200 kHz

Resistencia de aislamiento: 500 MΩ

Rigidez dieléctrica: 500 V/min

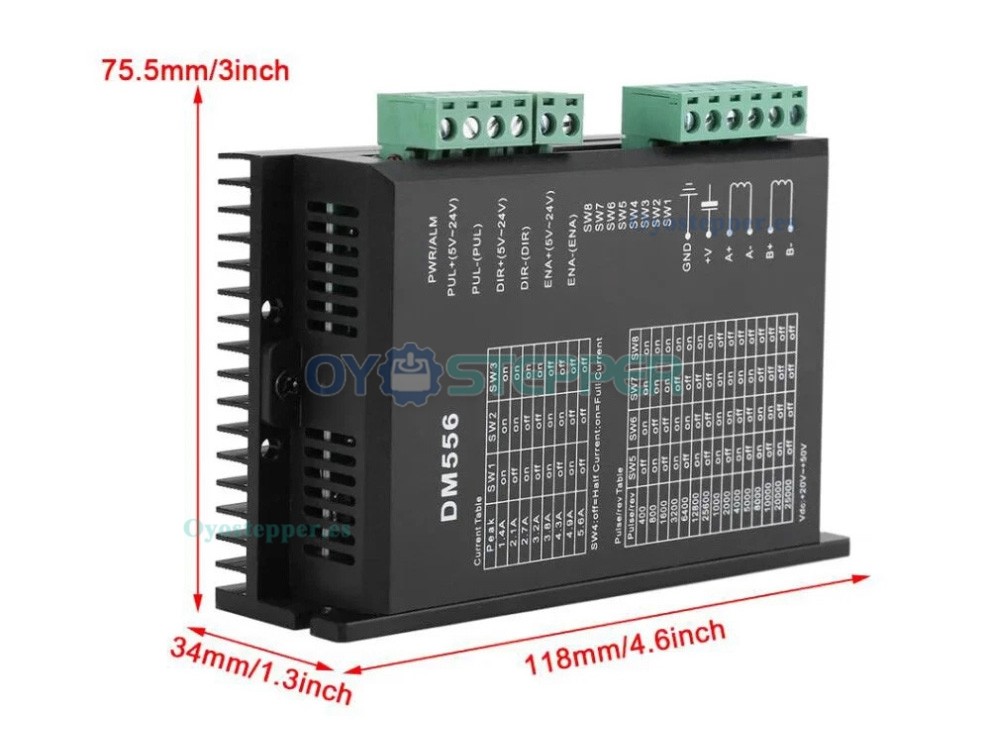

Dimensiones: 118 × 75,5 × 34 mm (≈4,6 × 3,0 × 1,3 pulg.)

Peso: ≈270 g (≈9,5 oz)

Refrigeración: aire natural o forzado

Temperatura de funcionamiento: −5 °C a +50 °C

Especificaciones de la fuente de alimentación (S-200-24):

Carga nominal: 200 W

Entrada: 100–120 V CA / 200–245 V CA, 50/60 Hz

Salida: CC 24 V (regulada), 8,5 A

Eficiencia de conversión: ≥80 %

Temperatura de funcionamiento: −30 °C a +50 °C

Código IP: IP20

Marcado: CE, RoHS

Garantía: 1 año;

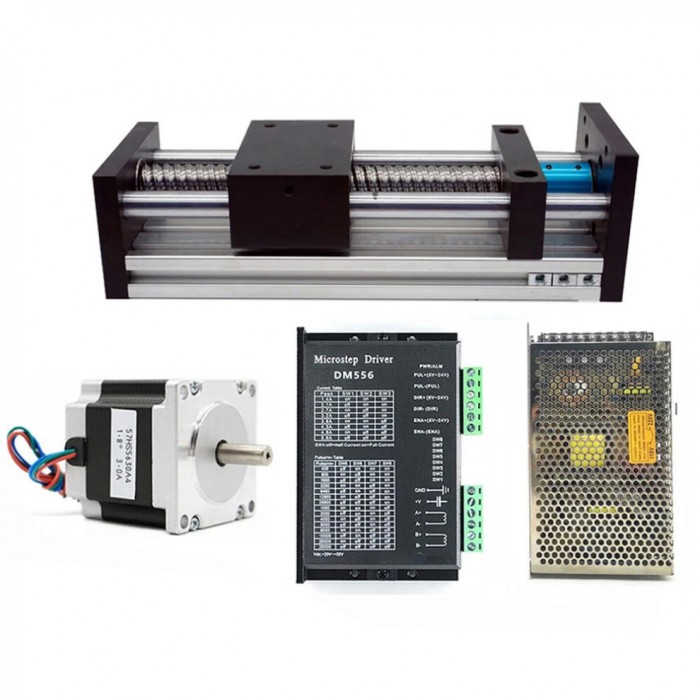

Contenido del paquete:

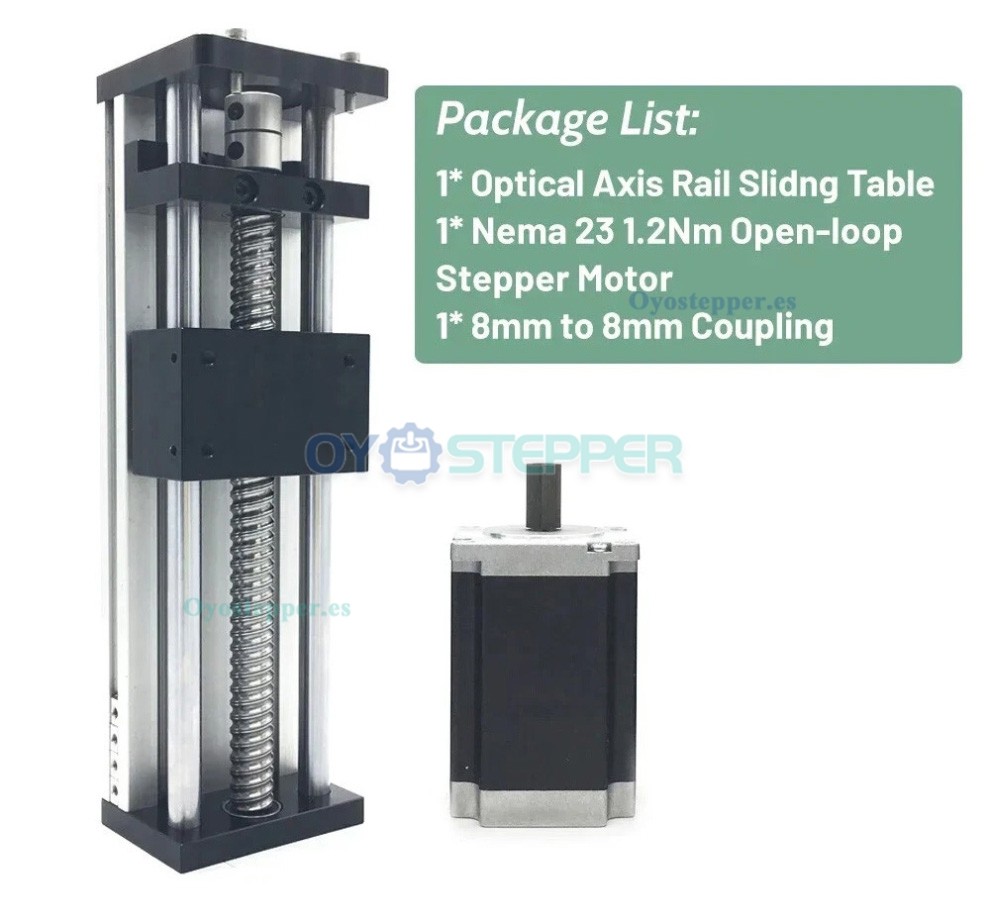

1 mesa deslizante motorizada GGP5080

1 acoplamiento de 8 mm a 8 mm (incluido)

1 motor paso a paso NEMA 23 (57 mm)

1 controlador de motor paso a paso DM556

1 fuente de alimentación de 200 W
