Bipolar paso a paso con engranajes de bucle cerrado Nema 17 1,8 grados 0,22 Nm 0,40 A 12V con codificador 14:1 1000CPR

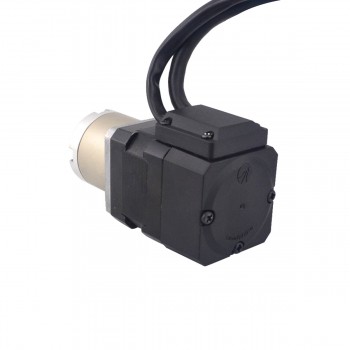

Motor paso a paso bipolar NEMA 17, ángulo de 1,8°, par de 0,22 Nm, voltaje de 12V, con caja planetaria de relación 13,73 y codificador de 1000PPR.
Especificación del motor
Número de pieza del fabricante: 17HS13-0404D-PG14-E1000
Tipo de motor: paso a paso bipolar
Ángulo de paso sin caja de cambios: 1,8 grados
Par motor sin caja de cambios: 0,22 Nm (31,16 oz.in)
Corriente nominal/fase: 0,40A
Resistencia de fase: 30 ohmios
Voltaje: 12,00V
Inductancia: 37mH ± 20%(1KHz)
Número de clientes potenciales: 4
Longitud del cable: 500 mm
Especificaciones de la caja de cambios
Tipo de caja de cambios: Planetario
Reductor Longitud: 35 mm
Relación de transmisión: 13,73
Eficiencia: 81%
Diámetro del eje: Φ6mm
Longitud del eje: 18 mm
Contragolpe sin carga: <= 1 grado
Par máximo permitido: 3 Nm (424,92 oz.in)
Momento de par admisible: 5 Nm (708,2 oz.in)
Carga axial máxima del eje: 50N
Carga radial máxima del eje: 100N
Especificación del codificador
Tipo de codificador: Incrementales ópticos
Voltaje de conducción: 4,5 V a 5,5 V
Corriente de salida: 20mA
Resolución: 1000PPR (4000CPR)
Señal de salida: 2 canales
Diámetro interior: Φ5 mm
Frecuencia de salida: ≤60MHz
Velocidad de funcionamiento: ≤3600 rpm
Protección IP: IP20
Conexión
| ALFILER | 1 | 2 | 3 | 4 |
| Motor | A+ | A- | B+ | B- |
| ALFILER | 1 | 2 | 3 | 11 | 12 | 13 |
| codificador | EA+ | CCV | TIERRA | EB+ | EB- | EA- |
| Especificación del motor | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Par de retención (Ncm) | 26 |
| Par de retención (oz.in) | 36,826 |
| Inductancia(mH) | 37 |
| Longitud del cable(mm) | 500 |
| NEMA Tamaño | Nema 17 |
| Número de cables | 4 |
| Resistencia de fase(ohmios) | 30 |
| Corriente nominal (A) | 0,4 |
| Diámetro del eje(mm) | 6 |
| Longitud del eje(mm) | 18 |
| Ángulo de paso(°) | 1,8 |
| Especificación del codificador | |
| Protección de la PI | IP20 |
| Corriente de salida(mA) | 20 |
| Frecuencia de salida | ≤60KHz |
| Tensión nominal(V) | 5 |
| Resolución(RCP) | 1000 |
| Velocidad de funcionamiento(rpm) | ≤3600rpm |
| Canales de señal de salida | 2 canales |
