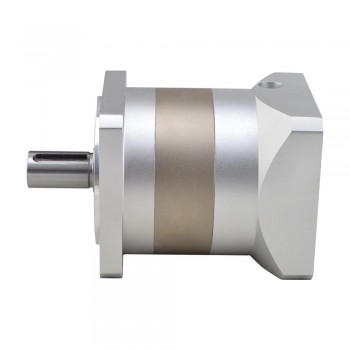

Caja de Cambios Planetaria Nema 34 serie TQEG 10:1 Contragolpe 15 arcmin para Motor Nema 34

Caja de Cambios Planetaria Nema 34 serie TQEG 10:1 Contragolpe 15 arcmin para Motor Nema 34
Modelo:TQEG34-G10
Escribir Comentario
Nuestro precio:€96.45
Cantidad:- +

¡Cuanto más compras, más ahorras!
2 - 4 5 - 9 10 - 49 50 - Max
€91.63 €89.71 €86.81 €83.92
Añadir al Carrito
Quien compró este articulo también compró

Caja de Cambios Planetaria Nema 34 serie TQEG 10:1 Contragolpe 15 minutos de arco para Motor Nema 34



Esta Reductor planetario pertenece a la serie de cajas de cambios EG, con una relación de transmisión de 10:1 y una holgura máxima de 15 minutos de arco. Esta Reductor planetario en línea incorpora un acoplamiento de eje de entrada que puede coincidir con cualquier motor paso a paso Nema 34 estándar y motor de CC sin escobillas.



El diámetro del eje de entrada actual es de 14 mm. Consiste en una caja de engranajes con un diámetro de eje de entrada de 19 mm y un manguito de eje con un diámetro de eje de 14 mm.



Caja de Cambios Planetaria Nema 34 serie TQEG 10:1 Contragolpe 15 arcmin para Motor Nema 34

Especificaciones de la caja de cambios

Número de pieza del fabricante: EG34-G10

Tipo de caja de cambios: Planetario

Relación de transmisión: 10: 1

Eficiencia: 96%

Huelgo sin carga: <= 15 minutos de arco

Par máximo permitido: 39 Nm (345,18 lb-in)

Momento Par admisible: 78 Nm (690,36 lb-in)

Ruido: <=60dB

Clasificación impermeable: IP54

Vida útil: 20000 horas



Especificaciones físicas

Tamaño del marco: 90 x 90 mm

Reductor Longitud: 110 mm

Tipo de eje de salida: forma clave

Diámetro del eje de salida: Φ20 mm

Longitud del eje de salida: 40 mm

Diámetro del eje de entrada: Φ19 mm(Por defecto, ofrecemos un manguito de eje gratuito con un diámetro de 14 mm)

Longitud del eje de entrada: 30-40 mm



Camisa del eje Diámetro del eje de entrada
SS-14 14 mm
SS-13 12,7 mm (1/2 pulgada)



Cada caja de cambios tiene una camisa de eje SS-14 libre. Mediante el uso de manguitos de eje, esta caja de engranajes puede coincidir con diferentes diámetros de eje.



Anterior: Caja de Cambios Planetaria Nema 34 serie TQEG 5:1 Contragolpe 15 arcmin para Motor Nema 34
Próximo: Caja de cambios planetaria de Nema 34 serie TQEG 20:1 contragolpe 20 arcmin para motor Nema 34
Especificación física
Tamaño del marco(mm) 90 x 90
Peso(gramos) 3000
Longitud de la caja de cambios(mm) 110
Diámetro del eje de entrada(mm) 19
Longitud del eje de entrada(mm) 30-40
Diámetro del eje de salida(mm) 20
Longitud del eje de salida(mm) 40
Traje para motor Nema 34
Tipo de caja de cambios Serie TQEG
Relación de transmission 10
Juego en vacío <=15 minutos de arco
Tipo de product Caja de cambios planetaria serie TQEG
Tipo de eje de salida Chavetero
