Caja de cambios planetaria Nema 34 serie TQEG 50:1 contragolpe 20 arcmin para motor paso a paso Nema 34

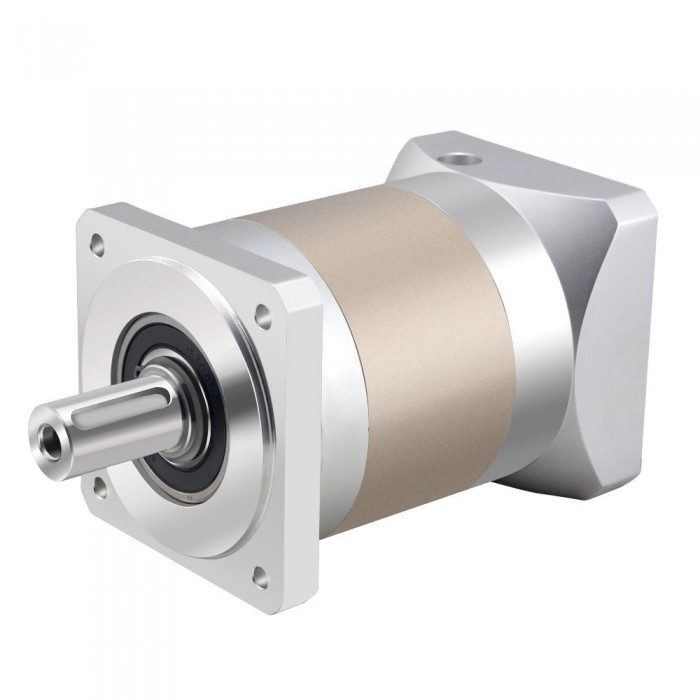

Esta Reductor planetario de alta precisión pertenece a la serie de cajas de cambios EG, con una relación de transmisión de 50:1 y una holgura máxima de 20 arc-min. Es una excelente opción para aplicaciones que requieren buena precisión y confiabilidad a un valor excepcional. Esta Reductor planetario en línea incorpora un acoplamiento de eje de entrada que puede coincidir con cualquier motor paso a paso Nema 34 estándar y motor de CC sin escobillas.
.jpg)
Especificaciones de la caja de cambios
- Número de pieza del fabricante: EG34-G50
- Tipo de caja de cambios: Planetario
- Relación de transmisión: 50: 1
- Eficiencia: 94%
- Huelgo sin carga: <= 20 arcmin
- Par máximo permitido: 100 Nm (885,07 lb-in)
- Momento Par admisible: 200 Nm (1770,15 lb-in)
- Ruido: <=60dB
- Clasificación impermeable: IP54
- Vida útil: 20000 horas
Especificaciones físicas
- Tamaño del marco: 90 x 90 mm
- Reductor Longitud: 132 mm
- Tipo de eje de salida: forma clave
- Diámetro del eje de salida: Φ20 mm
- Longitud del eje de salida: 40 mm
- Diámetro del eje de entrada: Φ19 mm(Por defecto, ofrecemos un manguito de eje gratuito con un diámetro de 14 mm)
- Longitud del eje de entrada: 30-40 mm

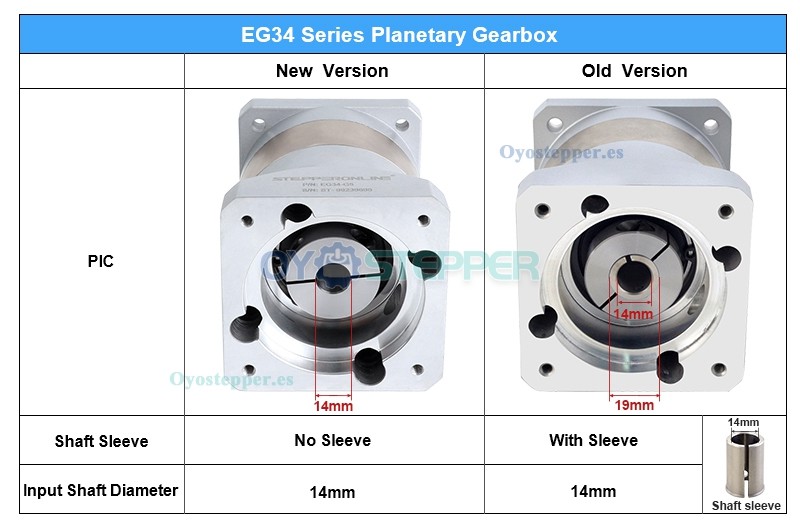

| Camisa del eje | Diámetro del eje de entrada |
| sin manga | 19 mm |
| SS-14 | 14 mm |
| SS-13 | 12,7 mm (1/2 pulgada) |

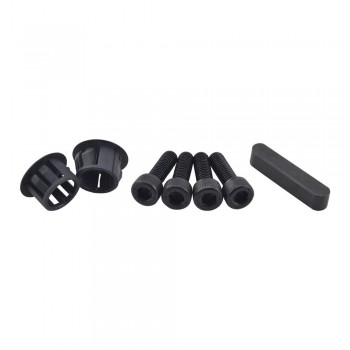

Cada caja de cambios tiene una camisa de eje SS-14 libre. Mediante el uso de manguitos de eje, esta caja de engranajes puede coincidir con diferentes diámetros de eje.
Recursos
- Hoja de datos de la caja de cambios: TQEG34-G50.pdf
- TQEG34-G50.STEP
| Especificación física | |
|---|---|
| Tamaño del marco(mm) | 90 x 90 |
| Peso(gramos) | 3720 |
| Longitud de la caja de cambios(mm) | 132 |
| Diámetro del eje de entrada(mm) | 19 |
| Longitud del eje de entrada(mm) | 30-40 |
| Diámetro del eje de salida(mm) | 20 |
| Longitud del eje de salida(mm) | 40 |
| Traje para motor | Nema 34 |
| Tipo de caja de cambios | Serie TQEG |
| Relación de transmission | 50 |
| Juego en vacío | <=20 arcmin |
| Tipo de product | Caja de cambios planetaria serie TQEG |
| Tipo de eje de salida | Chavetero |
