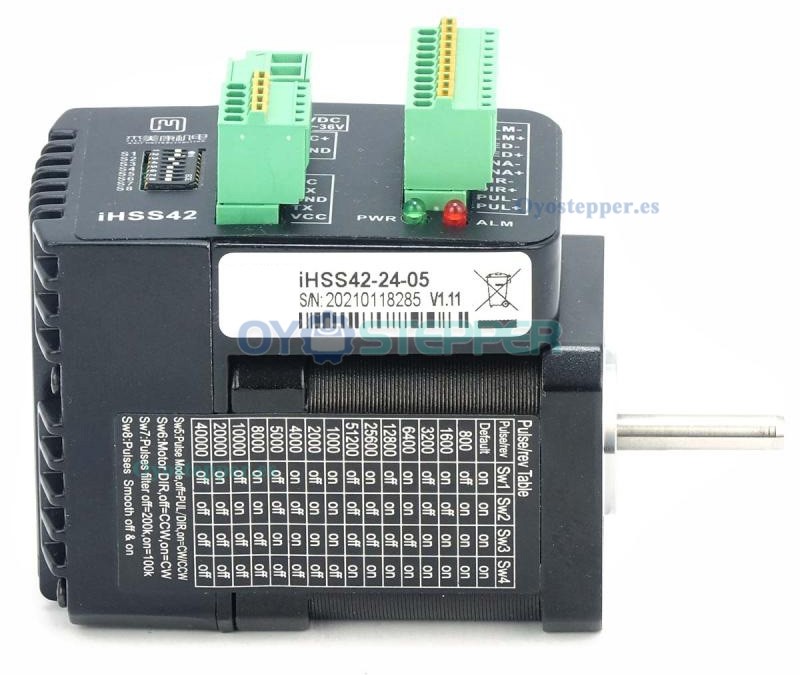

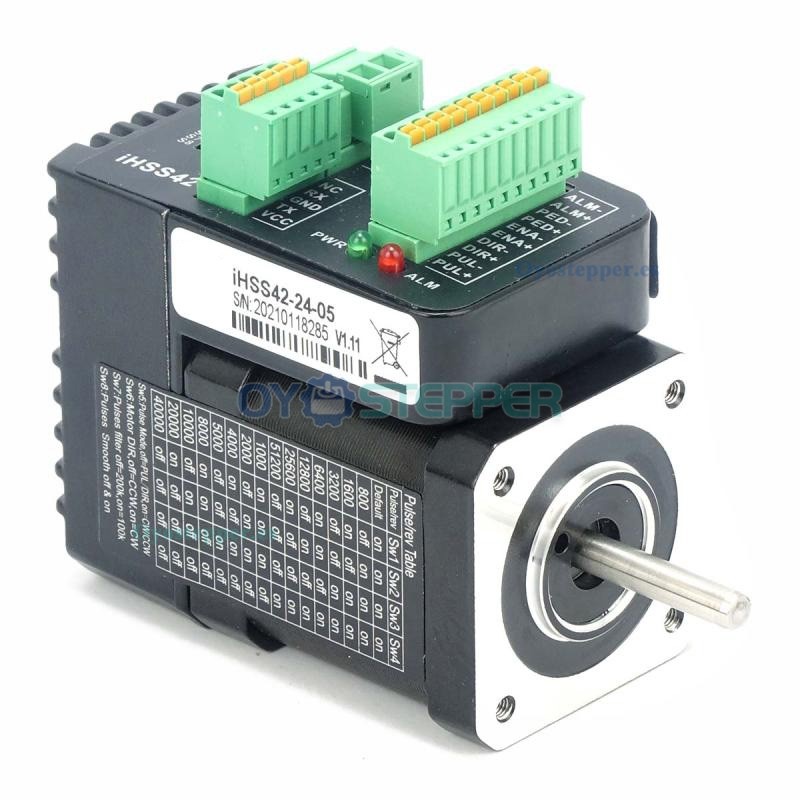

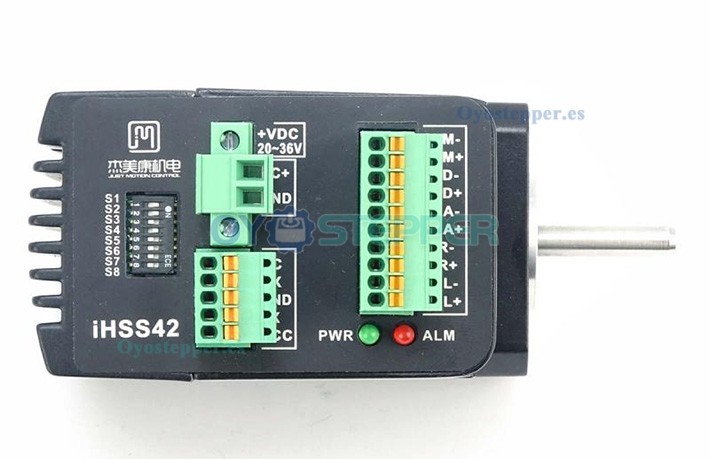

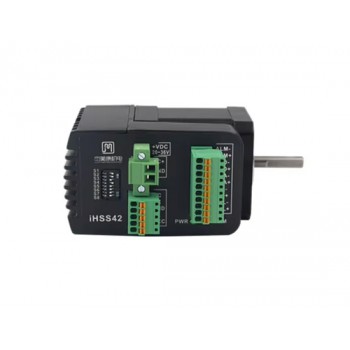

JMC Motor Paso a Paso Integrado en Bucle Cerrado Nema 17 1.8° 0.48 N·m 1.2 A 42×42 mm
JMC Motor Paso a Paso Integrado en Bucle Cerrado Nema 17 1.8° 0.48 N·m 1.2 A 42×42 mm

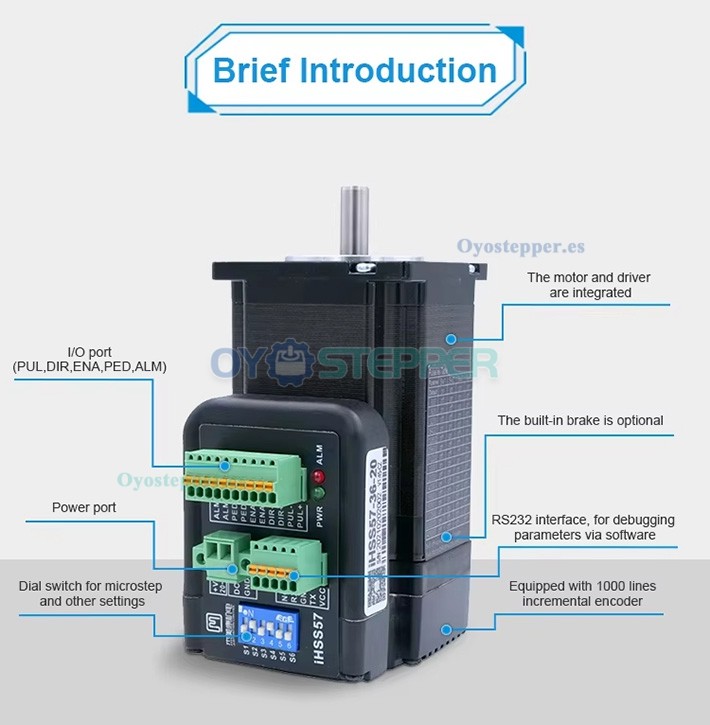

Características:
No hay pérdidas de pasos y precisión en la posición debido a la retroalimentación de la posición.
La salida de error permite reaccionar ante condiciones de error.
Funcionamiento silencioso y uniforme del motor a bajas velocidades, evitando resonancias.
El motor utiliza tecnología de control de corriente variable, lo que contribuye a un rendimiento constante y controlado
Protección integrada contra sobrecorriente, sobretensión y detección de pérdida de pasos para aumentar la seguridad.
No es necesario ajustar como en los motores de servo.
Control simple mediante señales estándar de pulso/dirección (PUL/DIR) y señal de habilitación.
El tamaño compacto facilita la instalación.
2 LED de señal (verde y rojo) indican el estado del controlador.

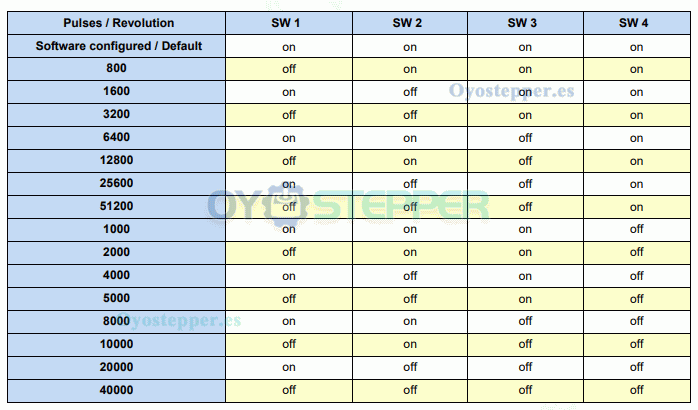

Los ajustes se pueden realizar mediante interruptores DIP o software.
Los parámetros se pueden transferir a un PC a través de RS232.
Aplicación:
Adecuado para pequeñas fresadoras, impresoras 3D, tornos, robots, máquinas de bobinado o posicionamiento general.
Compatible con controles CNC como Beamicon, Estlcam, Mach3, Eding, Linuxcnc y muchos más.
Especificaciones Eléctricas:
Número de Parte del Fabricante: iHSS42-24-05
Número de Fases: 2
Ángulo de Paso: 1.8 grados
Precisión del Ángulo de Paso: ±0.09°
Par de Sujeción: 0.48N.m (67.97 oz.in)
Corriente Nominal/Fase: 1.2A
Voltaje: 24-50VDC
Fuente de Alimentación: 20-36VDC
Encoder: 1000 líneas
Resistencia/Fase: 3.1Ω ±10%
Inductancia/Fase: 7.9mH ±20%
Temperatura Máxima de Aumento: 80℃
Inercia del Rotor: 77g.cm²
Resistencia Dielectrica: 500VDC
Resistencia de Aislamiento: 100MΩ (500VDC)
Juego Radial: Máx. 0.025mm (carga 450g)
Juego Axial: Máx. 0.075mm (carga 920g)
Clase de Aislamiento: B；

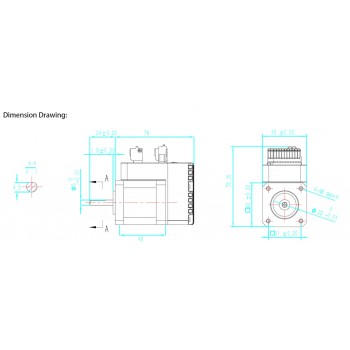

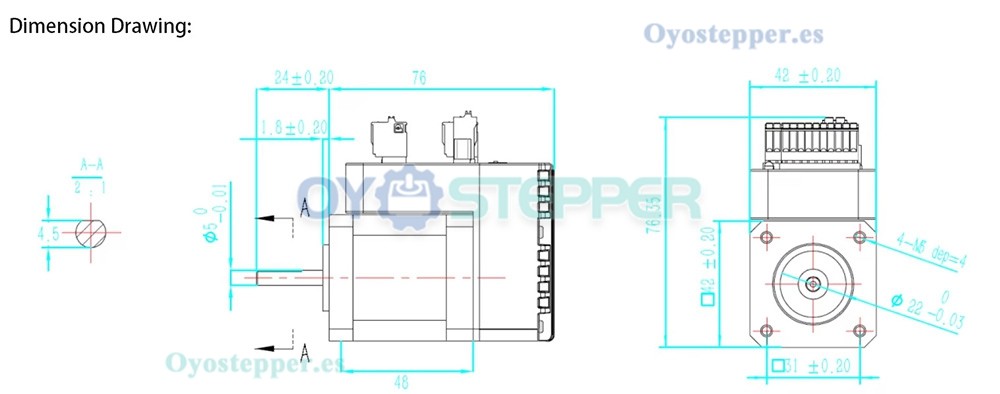

Especificaciones Físicas:
Tamaño del Marco: 42 x 42mm
Longitud del Cuerpo: 76mm
Longitud del Eje: 24 mm
Diámetro del Eje: Φ5 mm
Longitud del Corte en D: 15mm
Peso: 0.6kg
| Especificación eléctrica | |
|---|---|
| Par de retención (Ncm) | 48 |
| Par de retención (oz.in) | 67.97 |
| Número de fases | 2 |
| Ángulo de paso(deg.) | 1.8 |
| Corriente de fase (A) | 1.2 |
| Voltaje de fase (V) | 24-50 |
| Especificación física | |
| Longitud de corte en D | 15 |
| Longitud del cuerpo(mm) | 76 |
| Diámetro del eje(mm) | 5 |
| Longitud del eje(mm) | 24 |
| Tipo de eje | Corte en D |
| Eje simple/eje doble | Eje único |
| Tamaño del marco(mm) | 42x42 |
