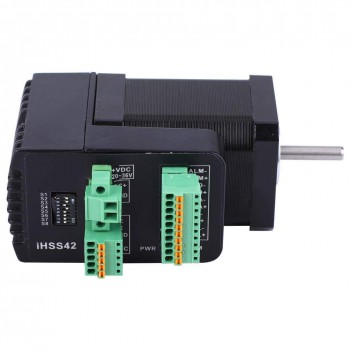

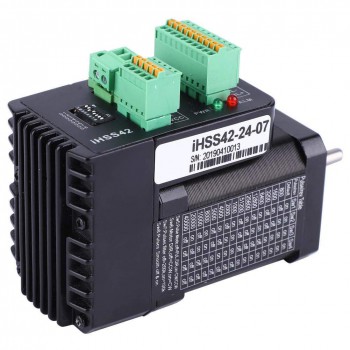

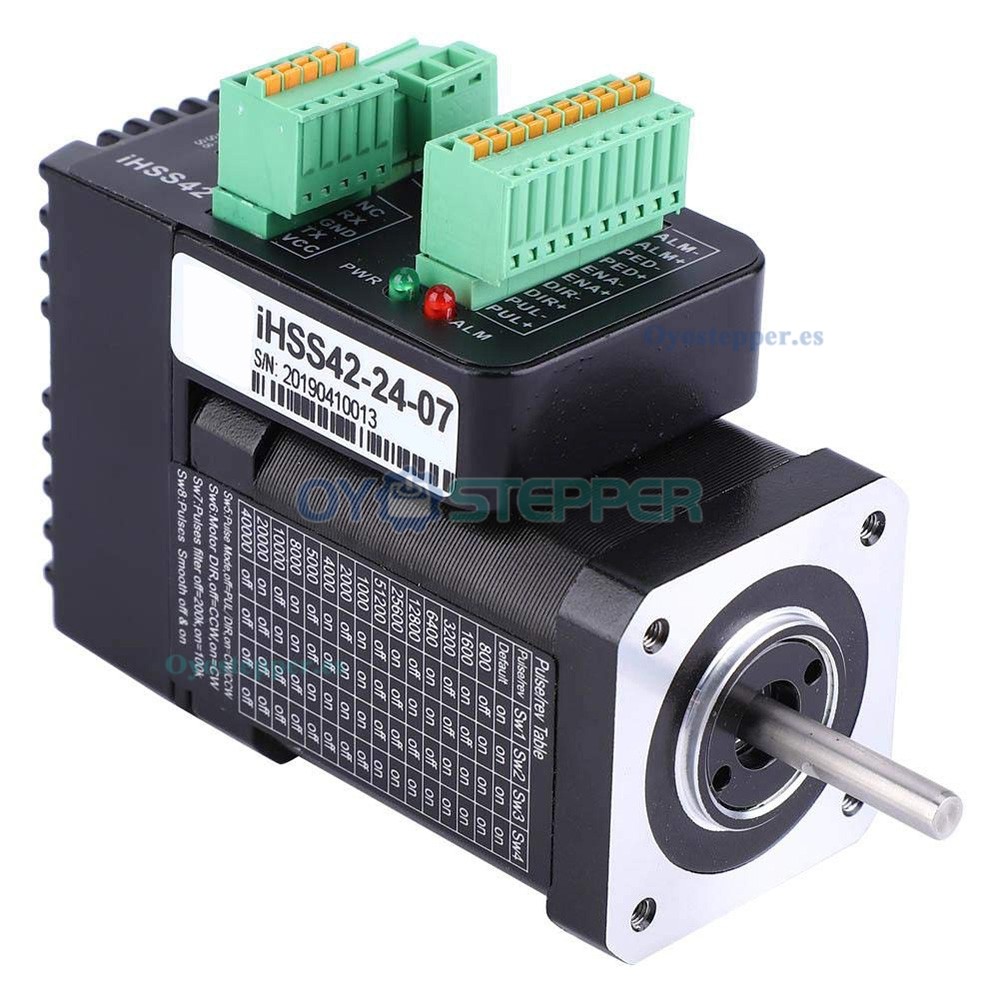

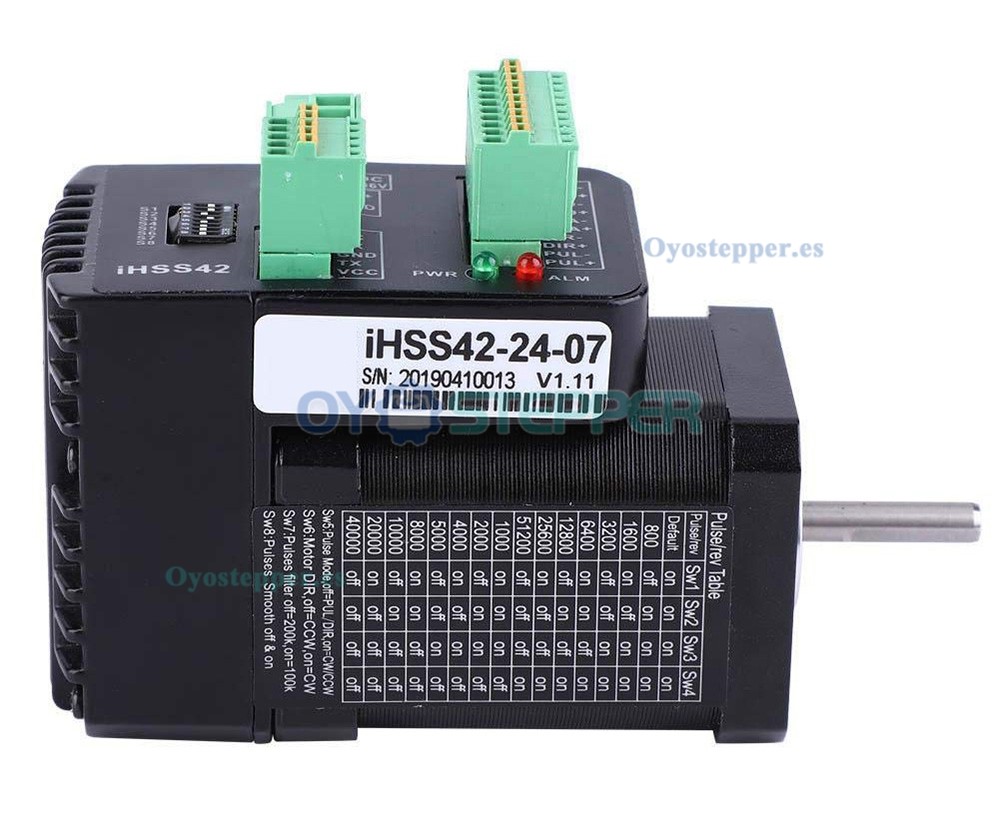

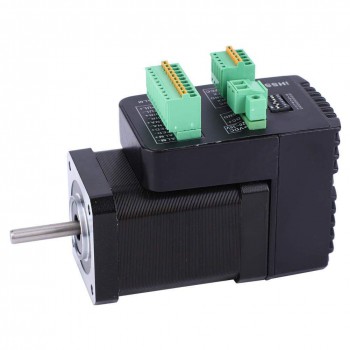

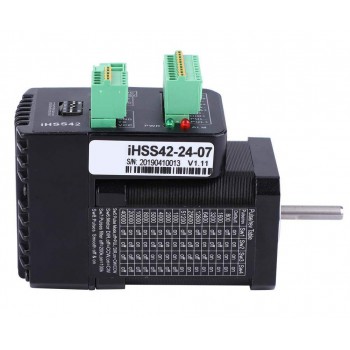

JMC Motor Paso a Paso Integrado en Bucle Cerrado Nema 17 1.8° 0.7 N·m 24 V 2 Fases 42×42 mm Híbrido Tipo Servo

JMC Motor Paso a Paso Integrado en Bucle Cerrado Nema 17 1.8° 0.7 N·m 24 V 2 Fases 42×42 mm Híbrido Tipo Servo

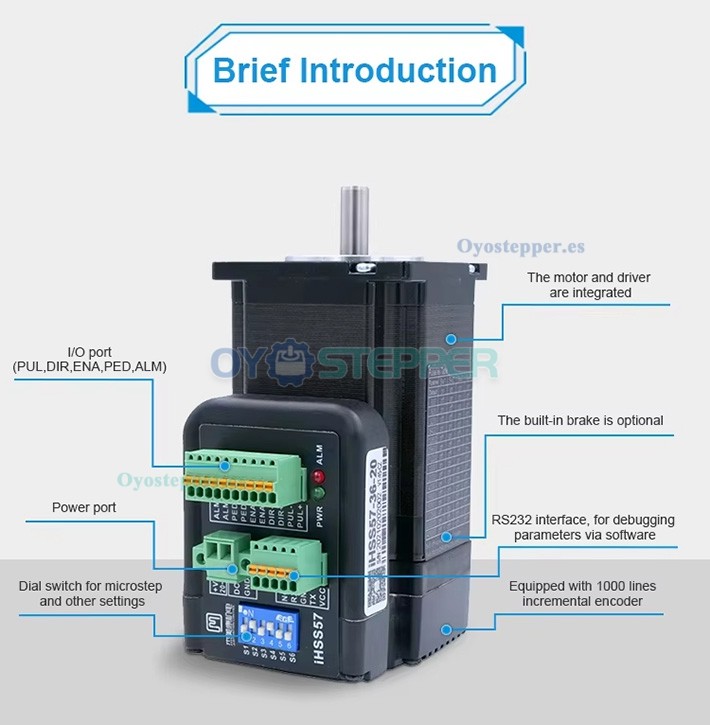

Características:
No hay pérdidas de pasos y precisión en la posición debido a la retroalimentación de la posición.

La salida de error permite reaccionar ante condiciones de error.

Funcionamiento silencioso y uniforme del motor a bajas velocidades, evitando resonancias.

El motor utiliza tecnología de control de corriente variable, lo que contribuye a un rendimiento constante y controlado.

Protección integrada contra sobrecorriente, sobretensión y detección de pérdida de pasos para aumentar la seguridad.

No es necesario ajustar como en los motores de servo.

Control simple mediante señales estándar de pulso/dirección (PUL/DIR) y señal de habilitación.

El tamaño compacto facilita la instalación.

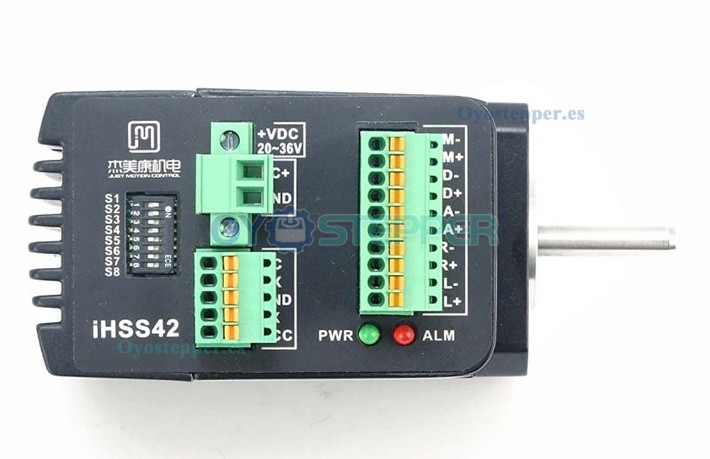

2 LED de señal (verde y rojo) indican el estado del controlador.

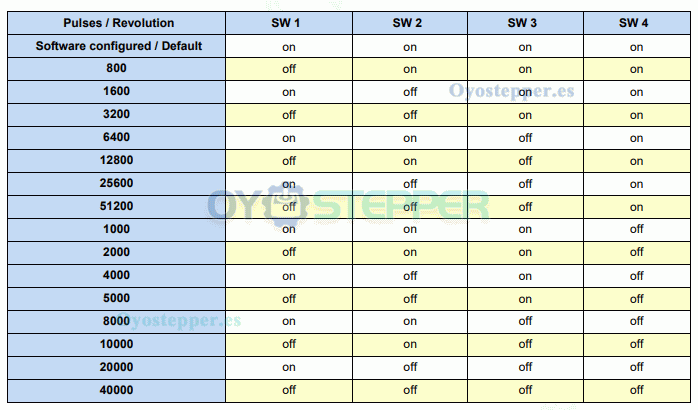

Los ajustes se pueden realizar mediante interruptores DIP o software.

Los parámetros se pueden transferir a un PC a través de RS232.

Aplicación:
Adecuado para pequeñas fresadoras, impresoras 3D, tornos, robots, máquinas de bobinado o posicionamiento general.

Compatible con controles CNC como Beamicon, Estlcam, Mach3, Eding, Linuxcnc y muchos más.

Especificaciones eléctricas:

Número de pieza del fabricante: iHSS42-24-07

Número de fases: 2

Ángulo de paso: 1,8 grados

Precisión del ángulo de paso: ±0,09°

Par de retención: 0,7 Nm (99,12 oz.in)

Corriente nominal/fase: 1,2 A

Voltaje nominal: 24 V CC

Alimentación: 20-36 V CC

Codificador: 1000 líneas

Resistencia/fase: 4 Ω ±10 %

Inductancia/fase: 10 MH ±20 %

Aumento máximo de temperatura: 80 °C

Inercia del rotor: 77 g.cm²

Rigidez dieléctrica: 500 V CC

Resistencia de aislamiento: 100 MOHM (500 V CC)

Juego radial: máx. 0,025 mm (carga de 450 g) Holgura axial: Máx. 0,075 mm (carga de 920 g);

Clase de aislamiento: B；

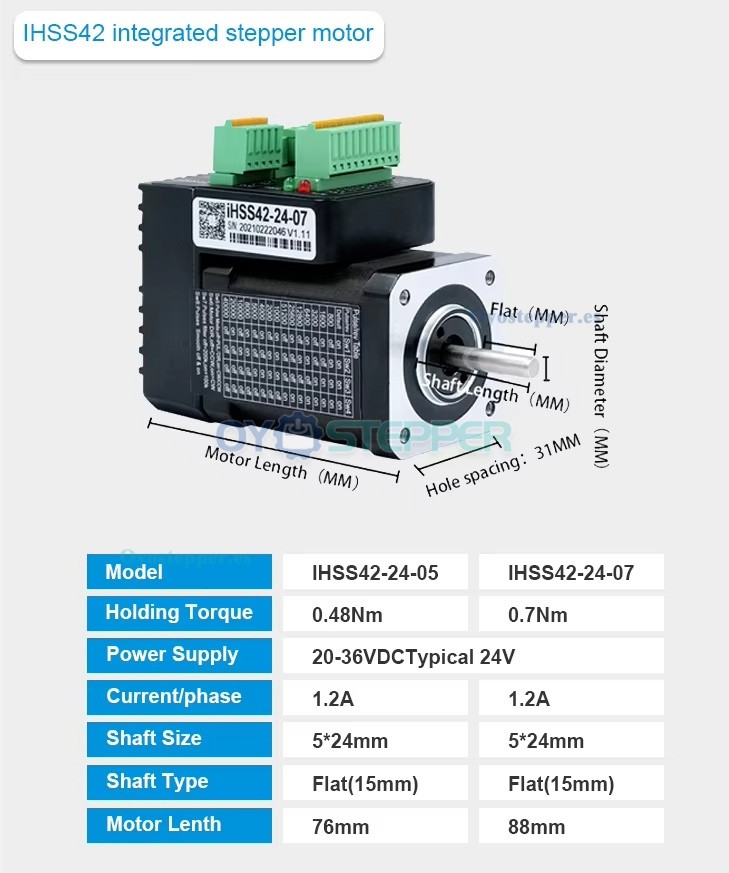

Especificaciones físicas:

Tamaño del marco: 42 x 42 mm

Longitud del cuerpo: 76 mm

Longitud del eje: 24 mm

Diámetro del eje: Φ5 mm

Longitud del corte en D: 15 mm

Peso: 0,6 kg
