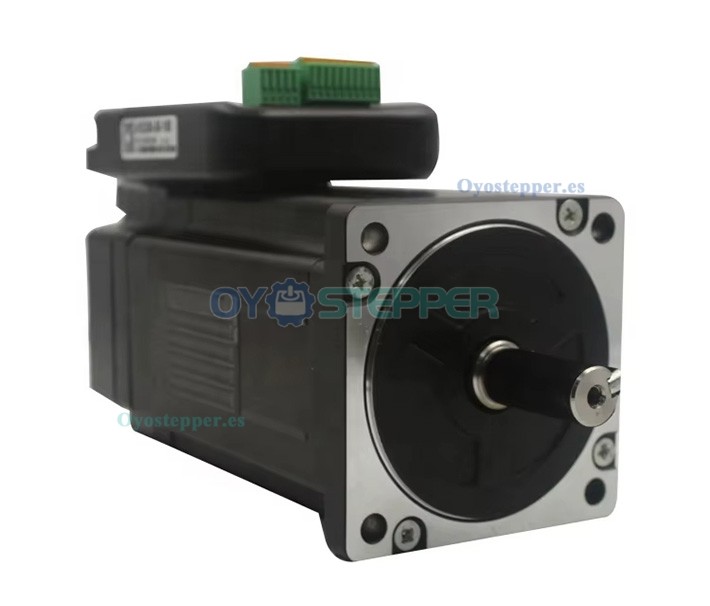

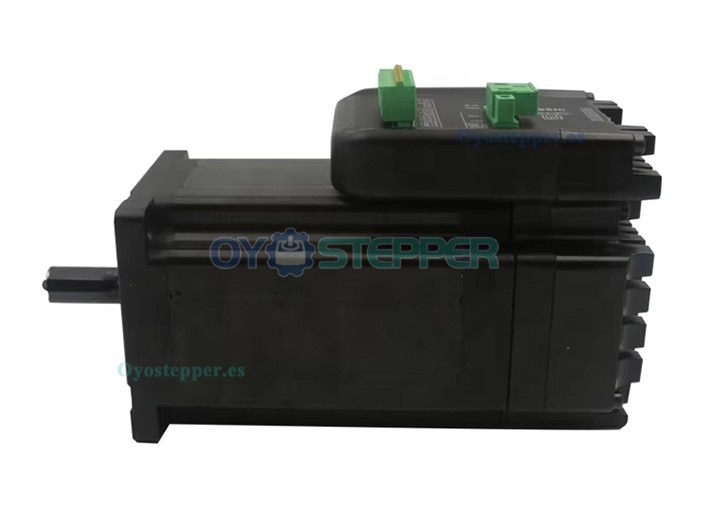

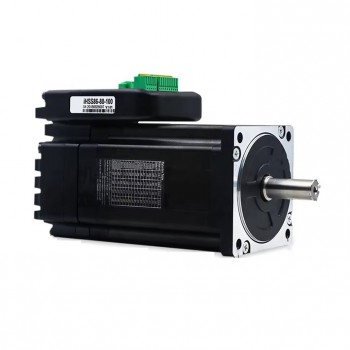

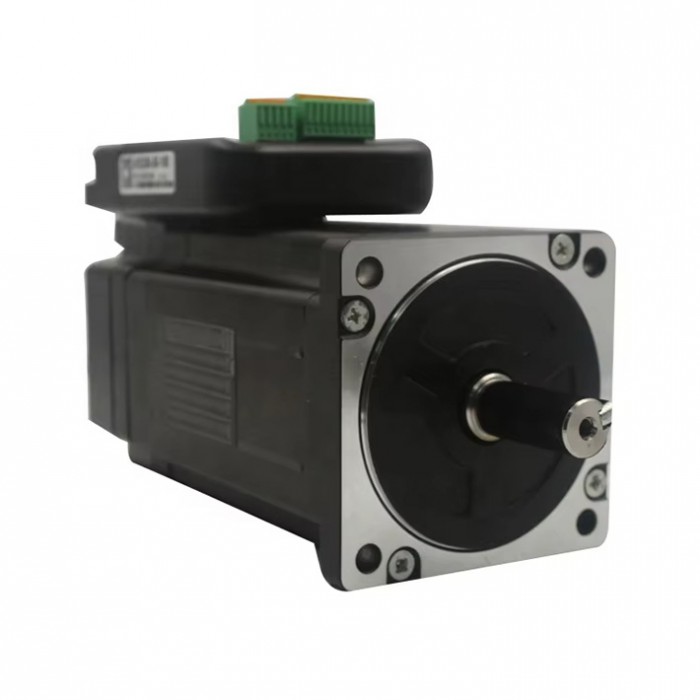

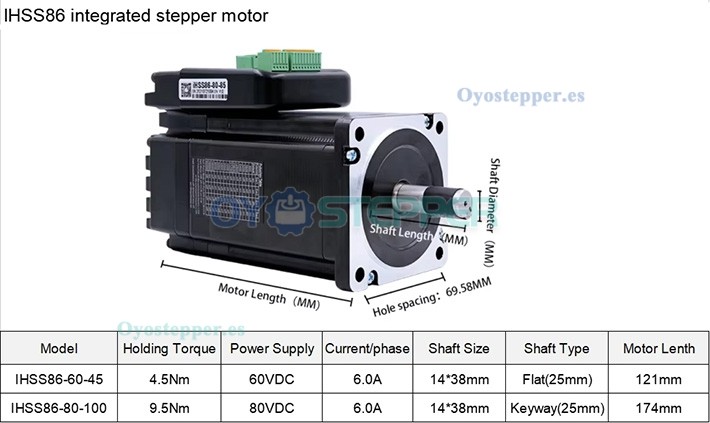

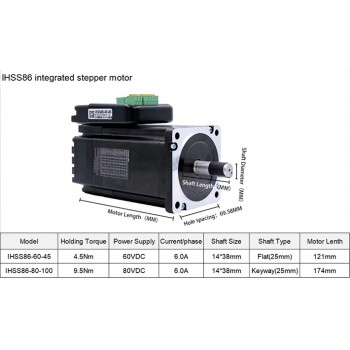

JMC Motor Paso a Paso Integrado en Bucle Cerrado NEMA 34 1.8° 9.8 N·m 6 A 80 V 2 Fases 86×86 mm

JMC Motor Paso a Paso Integrado en Bucle Cerrado NEMA 34 1.8° 9.8 N·m 6A 80V 2 Fases 86×86 mm

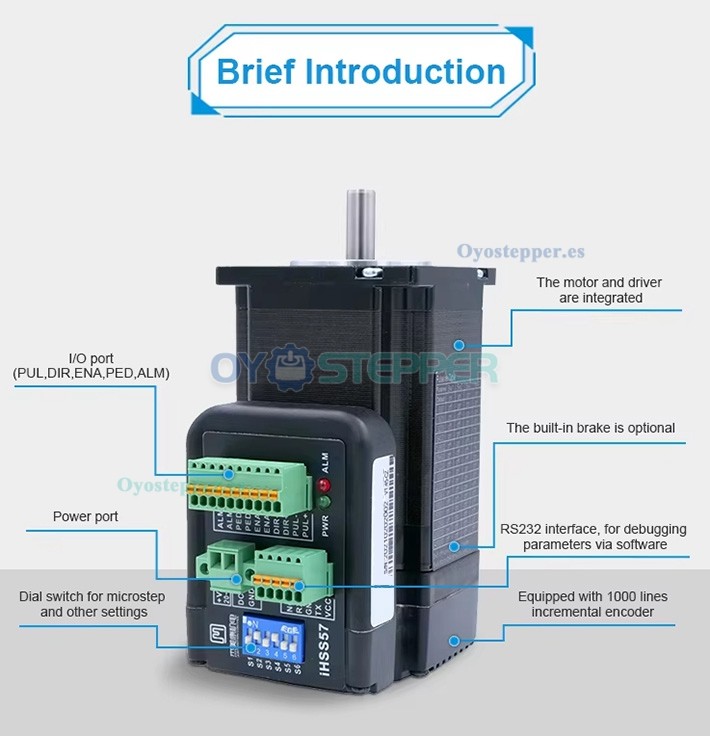

Características:

Tamaño compacto integrado para ahorrar espacio de montaje.

No hay pérdidas de pasos y precisión en la posición debido a la retroalimentación de la posición.

Tecnología de control de corriente variable para un manejo eficiente de la energía.

Baja vibración, movimiento suave y confiable a baja velocidad.

Control de aceleración y desaceleración integrado, mejora significativa en la suavidad al iniciar o detener el motor.

Micro pasos definidos por el usuario.

No es necesario realizar ajustes en aplicaciones generales.

Protección contra sobrecorriente, sobrevoltaje y error de posición.

Luz verde indica funcionamiento, mientras que la luz roja indica protección o desconexión.


Aplicación:

Adecuado para pequeñas fresadoras, impresoras 3D, tornos, robots, máquinas de bobinado o posicionamiento general.

Compatible con controles CNC como Beamicon, Estlcam, Mach3, Eding, Linuxcnc y muchos más.

Especificaciones eléctricas:

Número de pieza del fabricante: iHSS86-80-100

Número de fases: 2

Ángulo de paso: 1,8 grados

Precisión del ángulo de paso: ±0,09°

Par de retención: 9,8 N·m (1387,79 oz·in)

Corriente nominal/fase: 6 A

Voltaje nominal: 80 V CC

Línea del codificador: 1000 líneas

Resistencia/fase: 0,43 Ω ±10 %

Inductancia/fase: 2,7 MH ±20 %

Aumento máximo de temperatura: 80 °C

Rigidez dieléctrica: 500 V CC

Inercia del rotor: 690 g·cm²

Frecuencia de pulso: Máx. 200 kHz

Juego radial: Máx. 0,025 mm (carga 450 g)

Juego axial: Máx. 0,075 mm (carga 920 g);

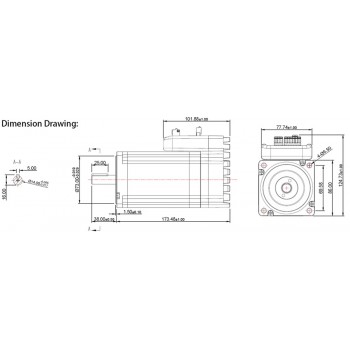

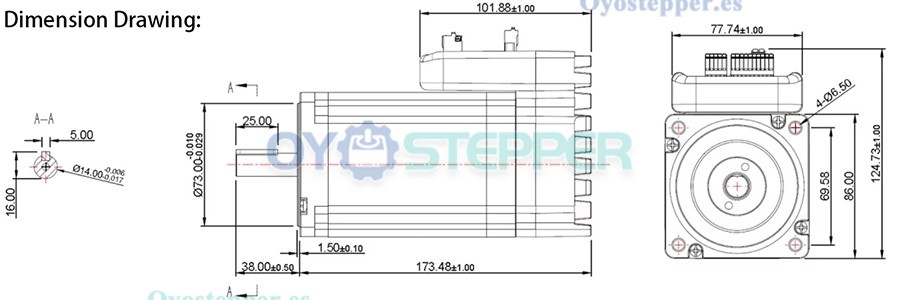

Especificaciones físicas:

Tamaño del marco: 86 x 86 mm

Longitud del cuerpo: 174 mm

Longitud del eje: 38 mm

Diámetro del eje: Φ14 mm

Longitud del chavetero: 25 mm

Peso: 5,7 kg
