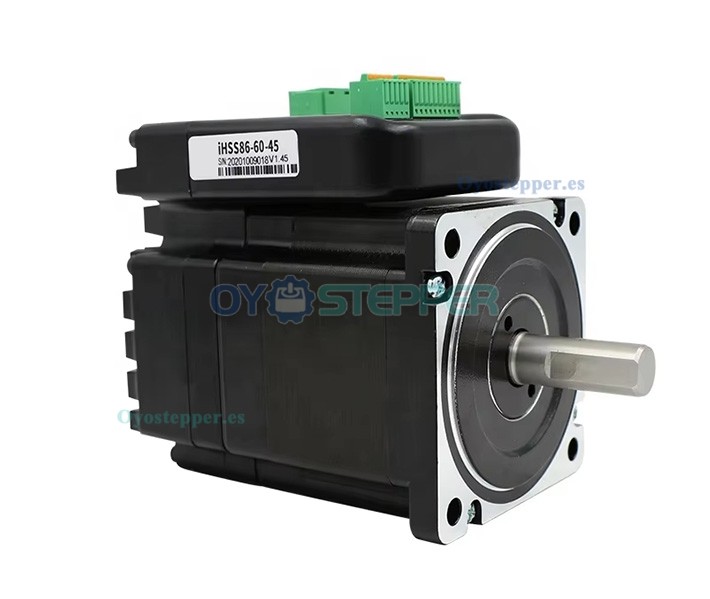

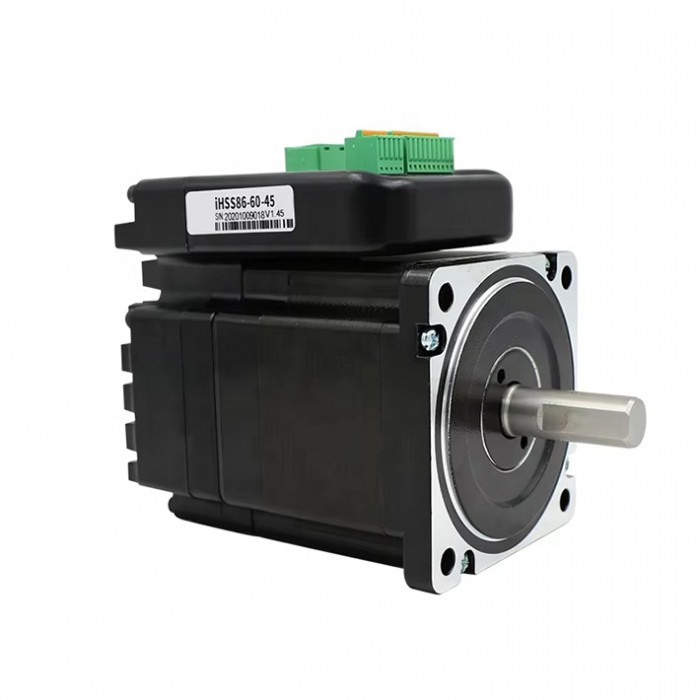

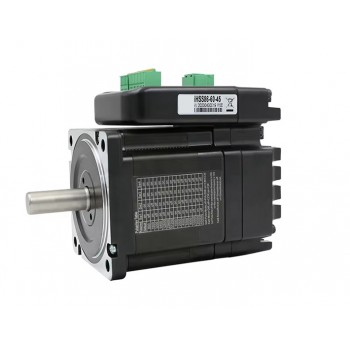

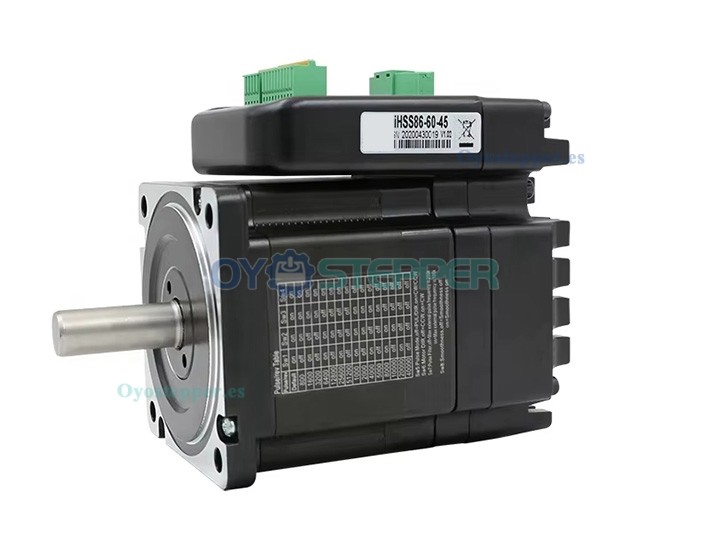

JMC Motor Paso a Paso Integrado en Bucle Cerrado NEMA 34 1.8° 4.5 N·m 6 A 60 V 2 Fases 86×86 mm

JMC Motor Paso a Paso Integrado en Bucle Cerrado NEMA 34 1.8° 4.5 N·m 6 A 60 V 2 Fases 86×86 mm

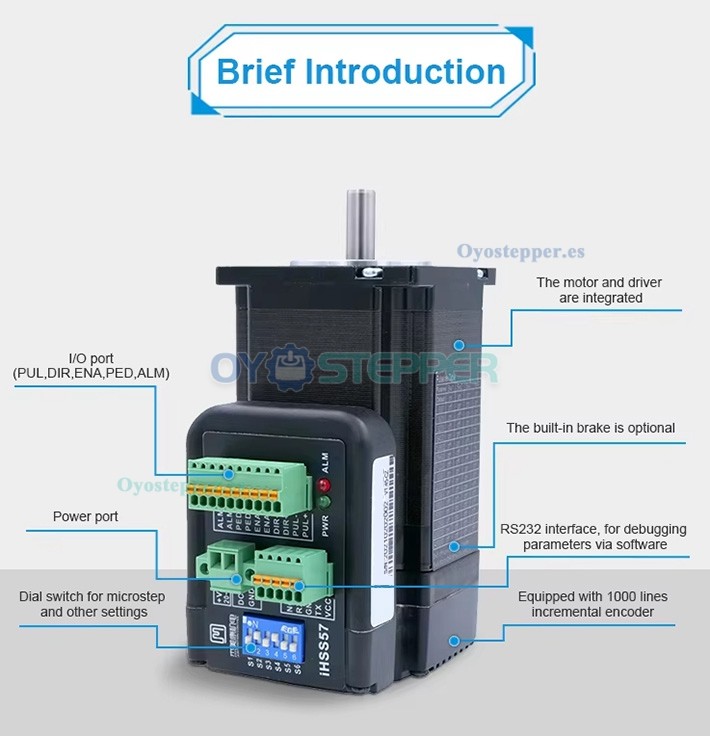

Características:

Tamaño compacto integrado para ahorrar espacio de montaje.

Precisión en el posicionamiento con mínima pérdida de paso.

Tecnología de control de corriente variable para un manejo eficiente de la energía.

Baja vibración, movimiento suave y fiable a baja velocidad.

Control de aceleración y desaceleración interno, mejora significativa en la suavidad al iniciar o detener el motor.

Micro pasos definidos por el usuario.

Sin necesidad de ajustes en aplicaciones generales.

Protección contra sobrecorriente, sobrevoltaje y error de posición.

Luz verde indica funcionamiento, mientras que la luz roja indica protección o desconexión.

Aplicación:

Adecuado para fresadoras pequeñas, impresoras 3D, tornos, robots, bobinadoras o posicionamiento general.

Compatible con controles CNC como Beamicon, Estlcam, Mach3, Eding, Linuxcnc y muchos más.

Especificaciones eléctricas:

Número de pieza del fabricante: IHSS86-60-45

Número de fases: 2

Ángulo de paso: 1,8 grados

Precisión del ángulo de paso: ±0,09°

Par de retención: 4,5 Nm (637,25 oz.in)

Corriente nominal/fase: 6 A

Voltaje nominal: 60 VCC

Alimentación: 60 VCC

Línea del codificador: 1000 líneas

Resistencia/fase: 0,43 Ω ±10 %

Inductancia/fase: 2,7 MH ±20 %

Aumento de temperatura máximo: 80 °C

Rigidez dieléctrica: 500 VCC

Inercia del rotor: 690 g.cm²

Frecuencia de pulso: Máx. 200 kHz

Juego radial: Máx. 0,025 mm (carga 450 g)

Juego axial: Máx. 0,075 mm (carga 920 g);

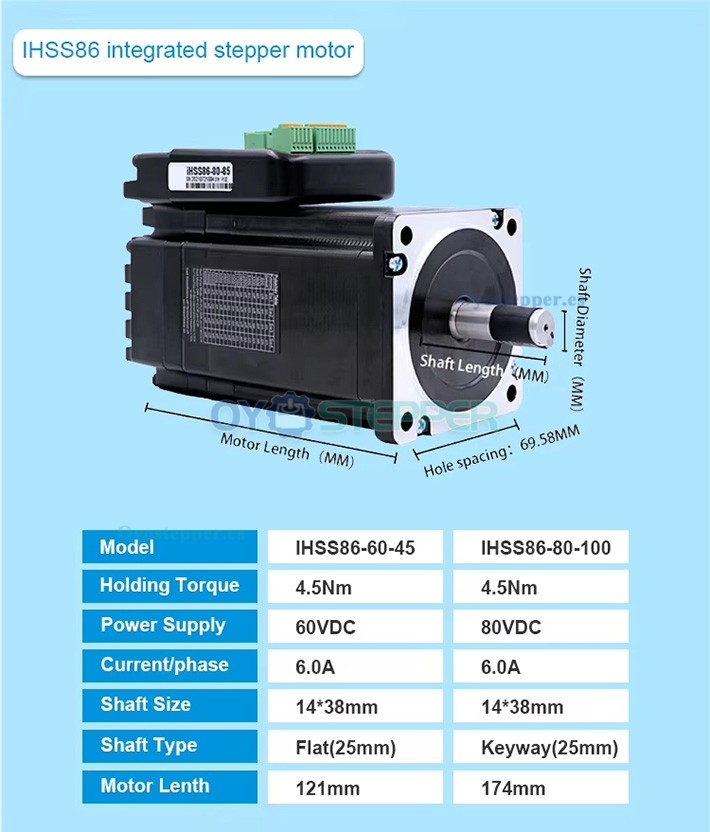

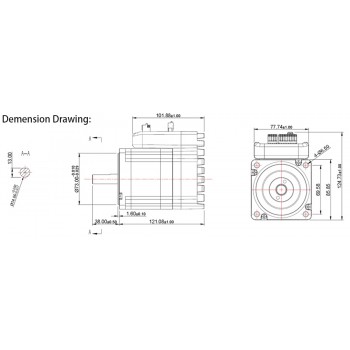

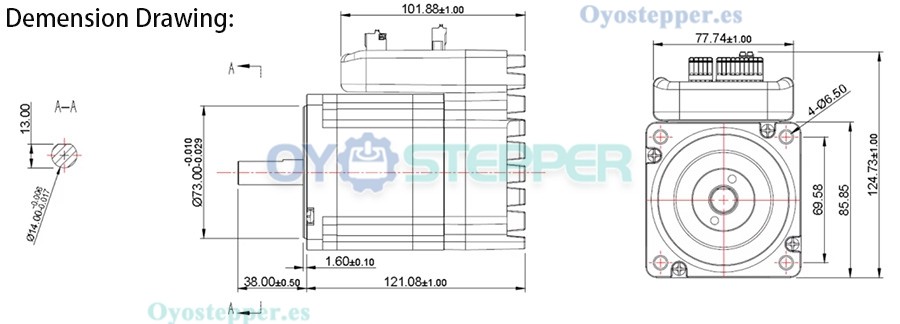

Especificaciones físicas:

Tamaño del cuadro: 86 x 86 mm

Longitud del cuerpo: 121 mm

Longitud del eje: 38 mm

Diámetro del eje: Φ14 mm

Longitud del corte en D: 25 mm

Peso: 3,1 kg
