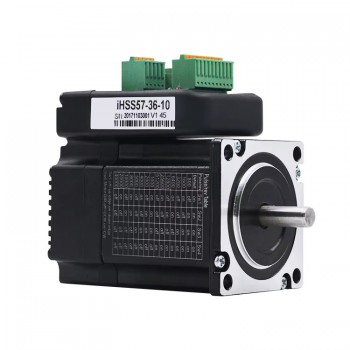

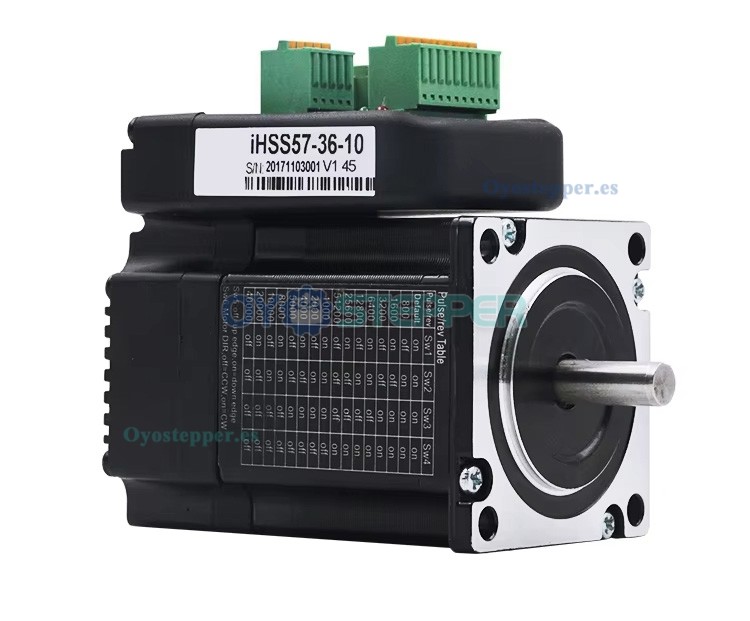

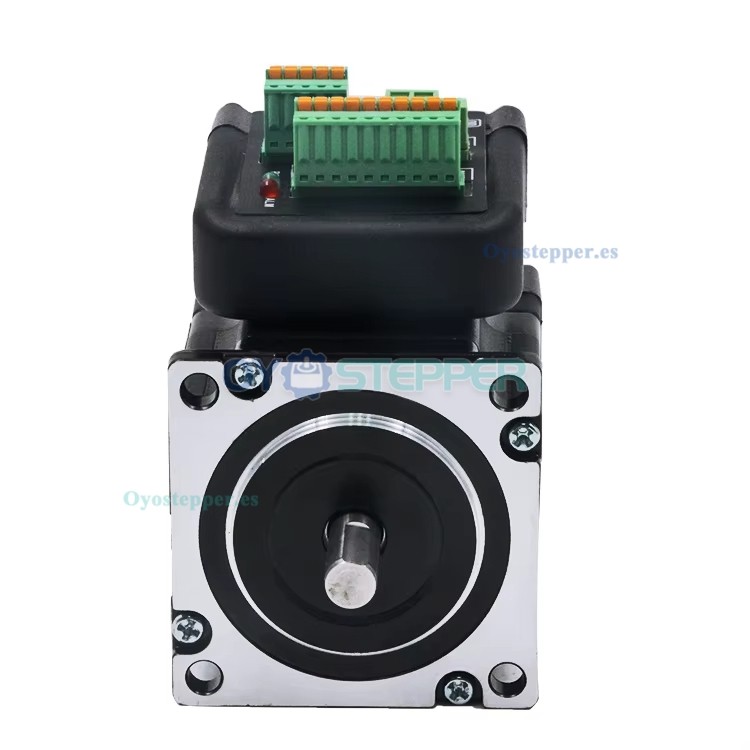

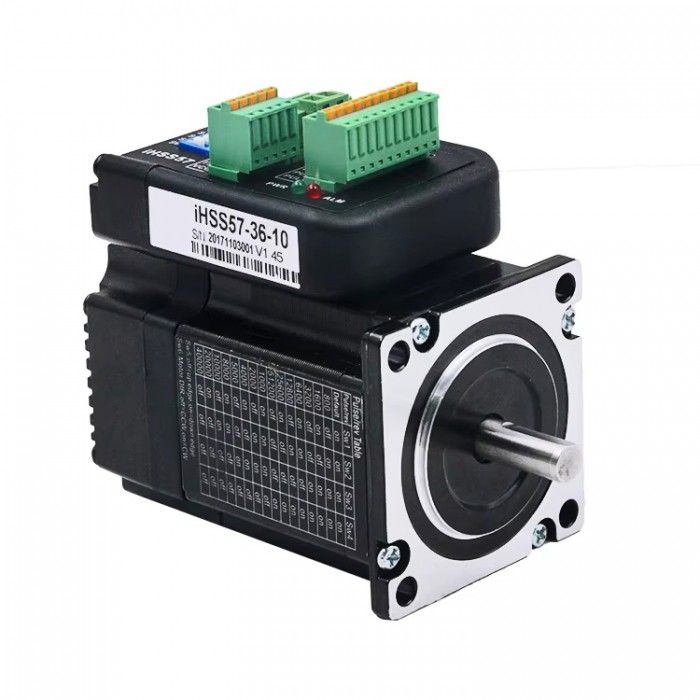

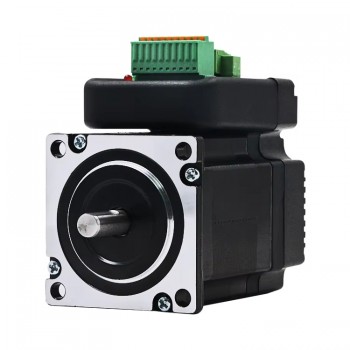

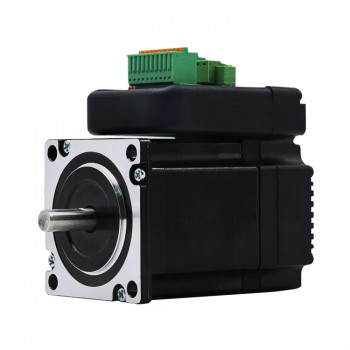

JMC Motor Paso a Paso Integrado en Bucle Cerrado NEMA 23 1.8° 1 N·m / 2 N·m / 3 N·m 4 A / 5 A 36 V 2 Fases 42×42 mm

JMC Motor Paso a Paso Integrado en Bucle Cerrado NEMA 23 1.8° 1 N·m / 2 N·m / 3 N·m 4 A / 5 A 36 V 2 Fases 42×42 mm

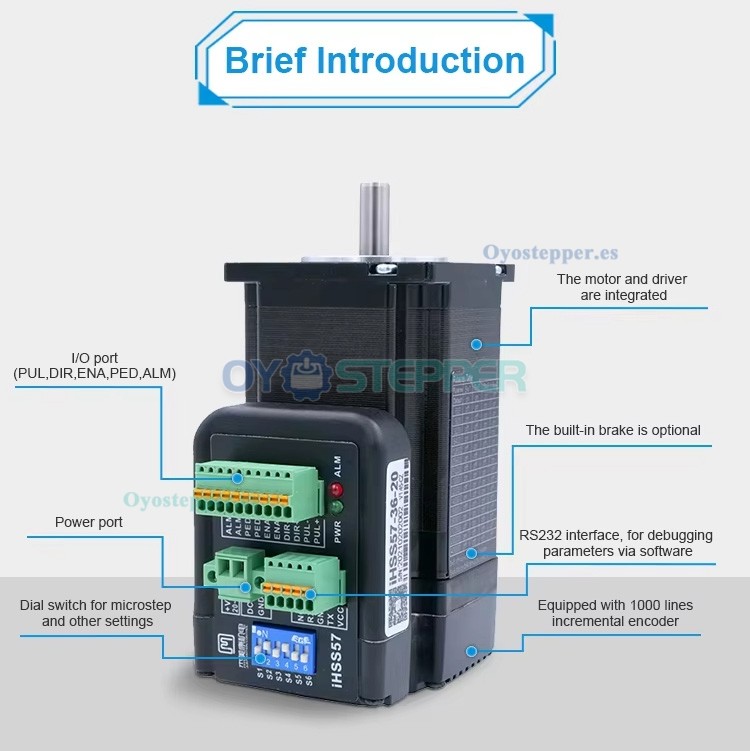

Características:

Tamaño compacto integrado para ahorrar espacio de montaje.

No hay pérdidas de pasos y precisión en la posición debido a la retroalimentación de la posición.

Tecnología de control de corriente variable para un manejo eficiente de la energía.

Baja vibración, movimiento suave y confiable a baja velocidad.

Control de aceleración y desaceleración integrado, mejora significativa en la suavidad al iniciar o detener el motor.

Micro pasos definidos por el usuario.

No es necesario realizar ajustes en aplicaciones generales.

Protección contra sobrecorriente, sobrevoltaje y error de posición.

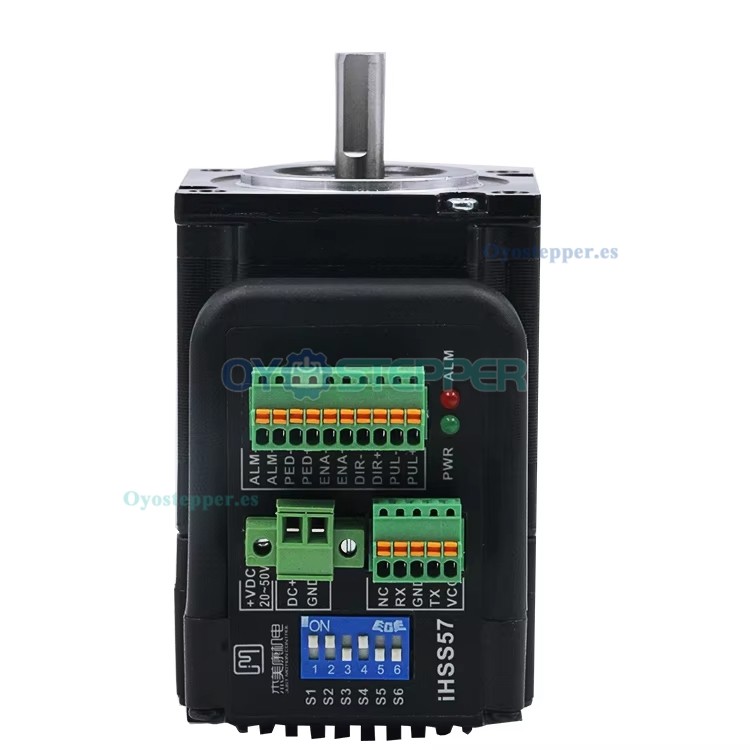

Luz verde indica funcionamiento, mientras que la luz roja indica protección o desconexión.


Aplicación:

Adecuado para pequeñas fresadoras, impresoras 3D, tornos, robots, máquinas de bobinado o posicionamiento general.

Compatible con controles CNC como Beamicon, Estlcam, Mach3, Eding, Linuxcnc y muchos más.

Especificaciones eléctricas:

Número de pieza del fabricante: IHSS57-36-10

Número de fases: 2

Ángulo de paso: 1,8 grados

Precisión del ángulo de paso: ±0,09°

Par de retención: 1 Nm (141,61 oz.in)

Corriente nominal/fase: 4 A

Voltaje nominal: 36 V CC

Alimentación: 24-50 V CC (típicamente 36 V)

Línea del codificador: 1000 líneas

Resistencia/fase: 0,44 Ω ±10 %

Inductancia/fase: 1,4 MH ±20 %

Aumento de temperatura máximo: 80 °C

Rigidez dieléctrica: 500 V CC

Inercia del rotor: 280 g.cm²

Frecuencia de pulso: Máx. 200 kHz

Juego radial: Máx. 0,025 mm (carga 450 g)

Juego axial: Máx. 0,075 mm (carga 920 g);

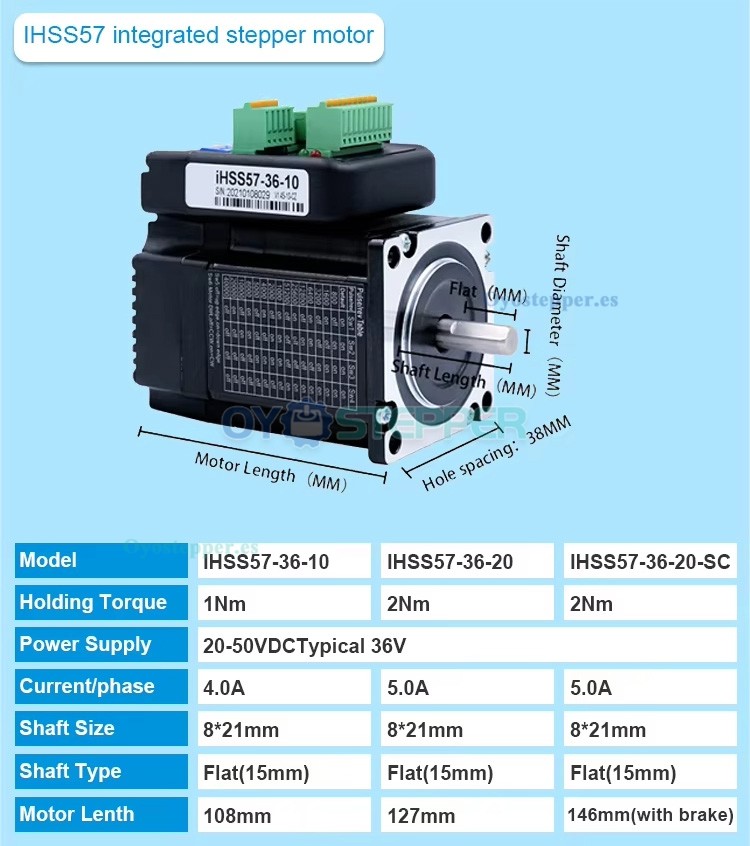

Especificaciones físicas:

Tamaño del cuadro: 57 x 57 mm

Longitud del cuerpo: 108 mm

Longitud del eje: 21 mm

Diámetro del eje: Φ8 mm

Longitud del corte en D: 15 mm

Peso: 0,95 kg
