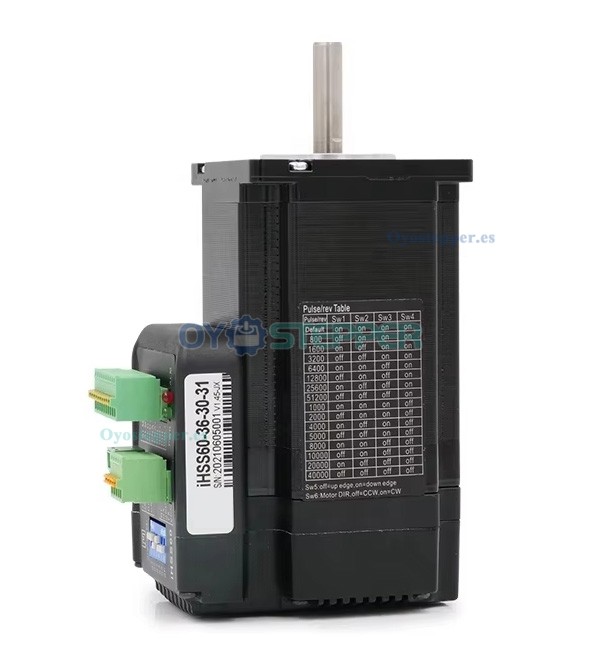

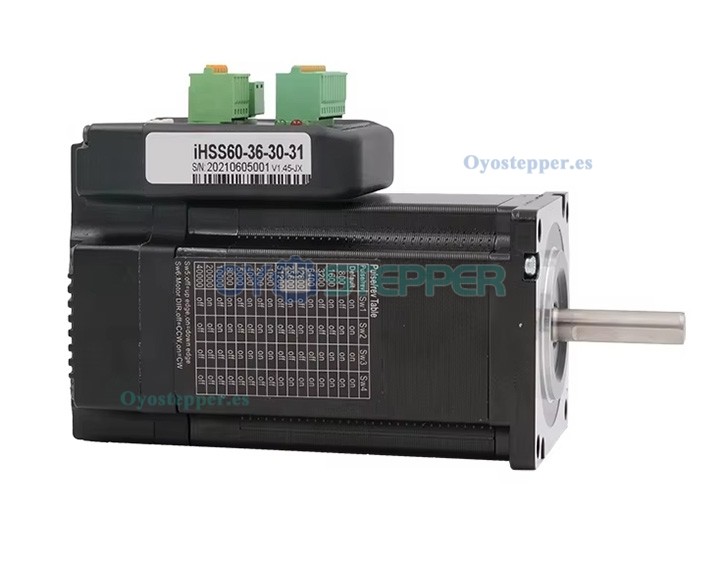

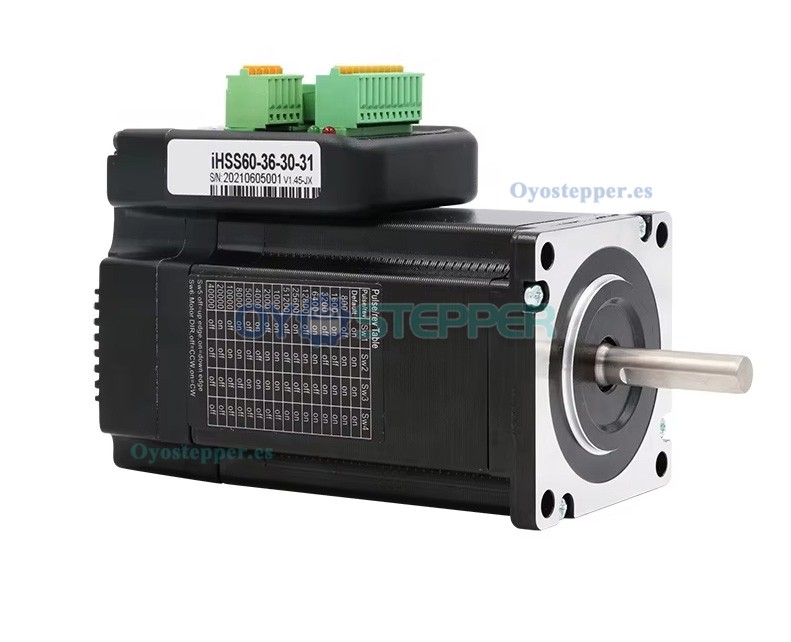

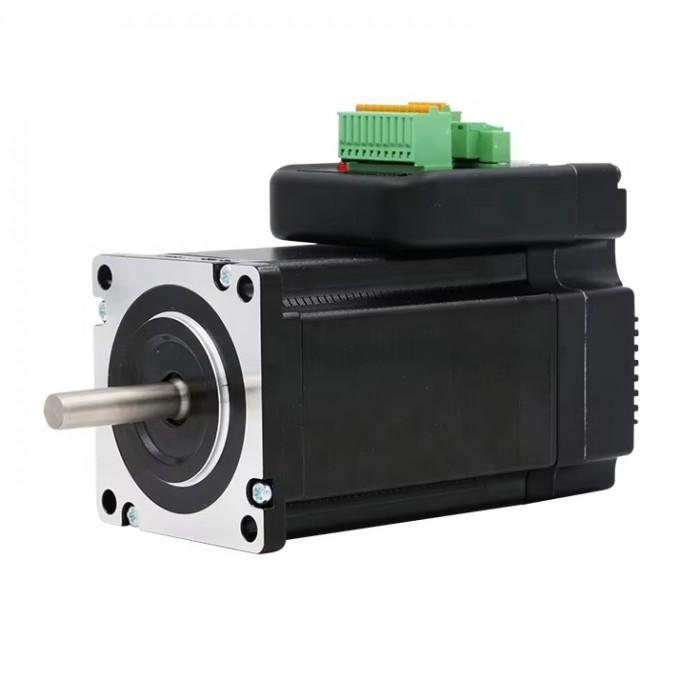

JMC Motor Paso a Paso Integrado en Bucle Cerrado NEMA 23 1.8° 3 N·m 5 A 36 V 2 Fases 60×60 mm

JMC Motor Paso a Paso Integrado en Bucle Cerrado NEMA 23 1.8° 3 N·m 5 A 36 V 2 Fases 60×60 mm

El motor IHSS60-36-30-30/31/SC de 2 fases tiene un ángulo de paso de 1,8 grados y un par de retención de 3 Nm. Con un voltaje nominal de 24 V CC y una corriente nominal de 5 A por fase, este motor ofrece una precisión de ±0,09° en el ángulo de paso. Su tamaño de cuadro es de 57 x 57 mm y el peso varía entre 1,15 kg y 1,75 kg, dependiendo de la versión. Este motor es adecuado para aplicaciones que requieren un control de movimiento preciso.

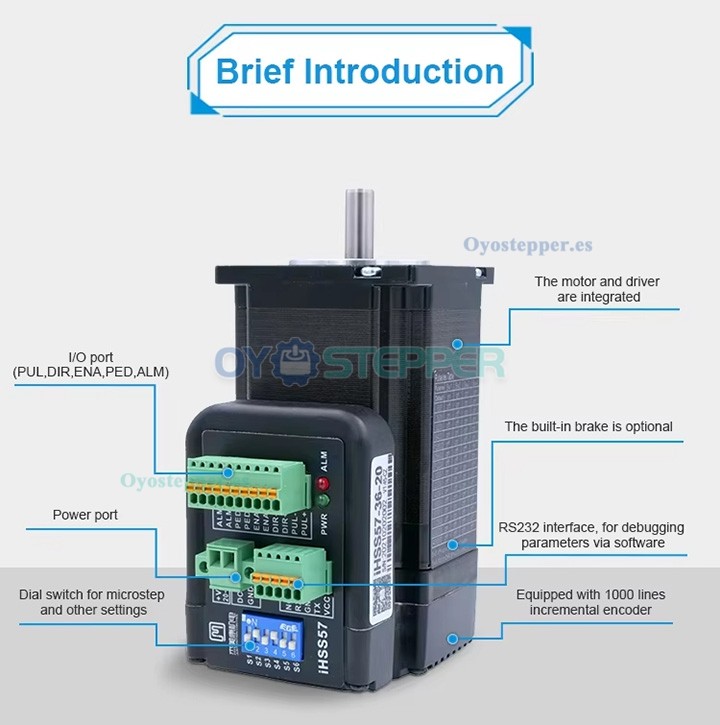

Características:

Tamaño compacto integrado para ahorrar espacio de montaje.

No hay pérdidas de pasos y precisión en la posición debido a la retroalimentación de la posición.

Tecnología de control de corriente variable para un manejo eficiente de la energía.

Baja vibración, movimiento suave y confiable a baja velocidad.

Control de aceleración y desaceleración integrado, mejora significativa en la suavidad al iniciar o detener el motor.

Micro pasos definidos por el usuario.

No es necesario realizar ajustes en aplicaciones generales.

Protección contra sobrecorriente, sobrevoltaje y error de posición.

Luz verde indica funcionamiento, mientras que la luz roja indica protección o desconexión.


Aplicación:

Adecuado para pequeñas fresadoras, impresoras 3D, tornos, robots, máquinas de bobinado o posicionamiento general.

Compatible con controles CNC como Beamicon, Estlcam, Mach3, Eding, Linuxcnc y muchos más.

Especificaciones eléctricas:

Número de pieza del fabricante: IHSS60-36-30-30/31/SC

Número de fases: 2

Ángulo de paso: 1,8 grados

Precisión del ángulo de paso: ±0,09°

Par de retención: 3 Nm (424,83 oz.in)

Corriente nominal/fase: 5 A

Voltaje nominal: 24 V CC

Alimentación: 20-50 V CC (típicamente 36 V)

Línea del codificador: 1000 líneas

Resistencia/fase: 0,43 Ω ±10 %

Inductancia/fase: 2 Mh ±20 %

Aumento de temperatura máximo: 80 °C

Rigidez dieléctrica: 500 V CC

Inercia del rotor: 690 g.cm²

Frecuencia de pulso: Máx. 200 kHz

Juego radial: Máx. 0,025 mm (carga 450 g)

Juego axial: Máx. 0,075 mm (carga 920 g);

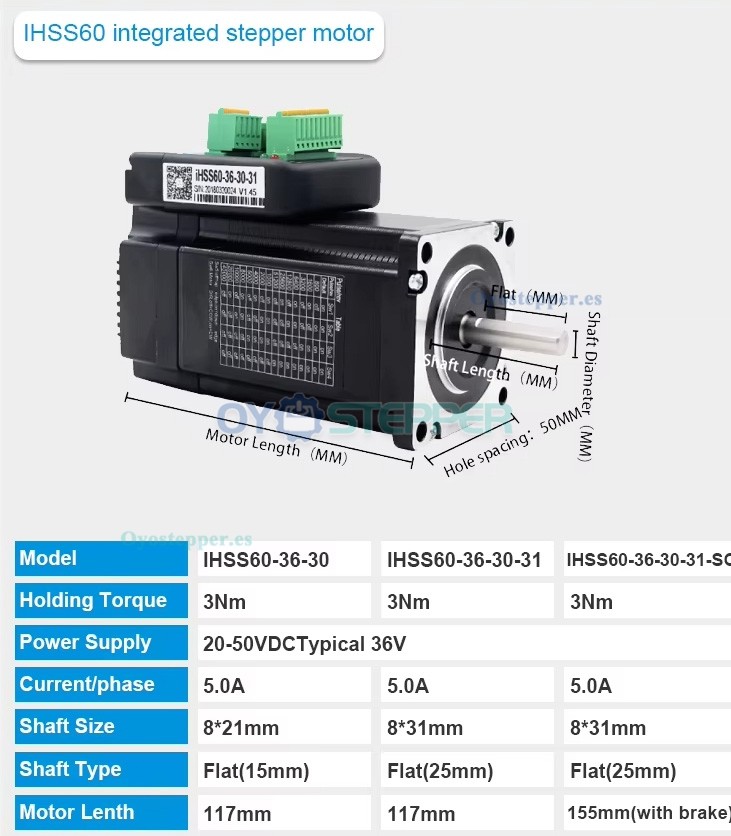

Especificaciones físicas:

Tamaño del cuadro: 57 x 57 mm

Longitud del cuerpo: 117 mm/117 mm/155 mm (con freno)

Longitud del eje: 21 mm/31 mm/31 mm

Diámetro del eje: Φ8 mm

Longitud del corte en D: 15 mm/25 mm

Peso: 1,15 kg/1,55 kg/1,75 kg
