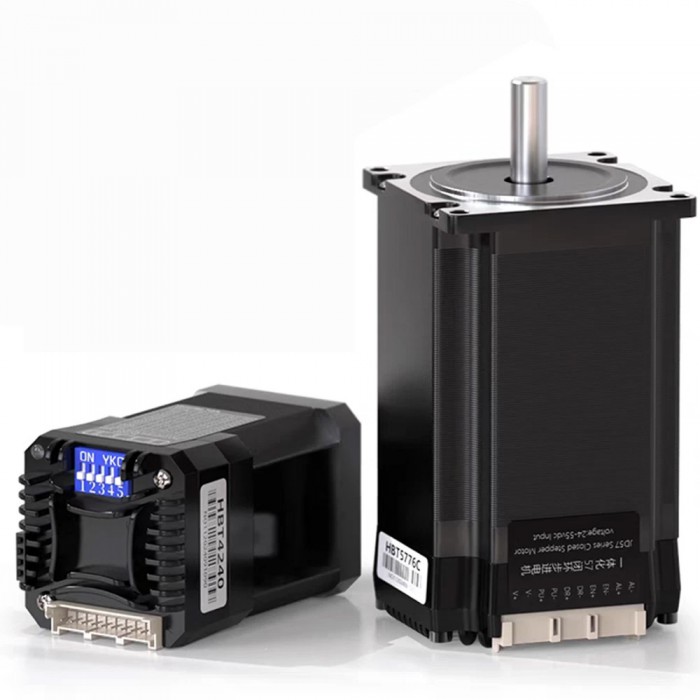

Motor paso a paso integrado de bucle cerrado Nema 23 de 1,2 Nm, 2 Nm y 3 Nm con codificador de 1000 líneas

Serie HBT57 Motor paso a paso integrado de bucle cerrado Nema 23 de 1,2 Nm, 2 Nm y 3 Nm con codificador de 1000 líneas

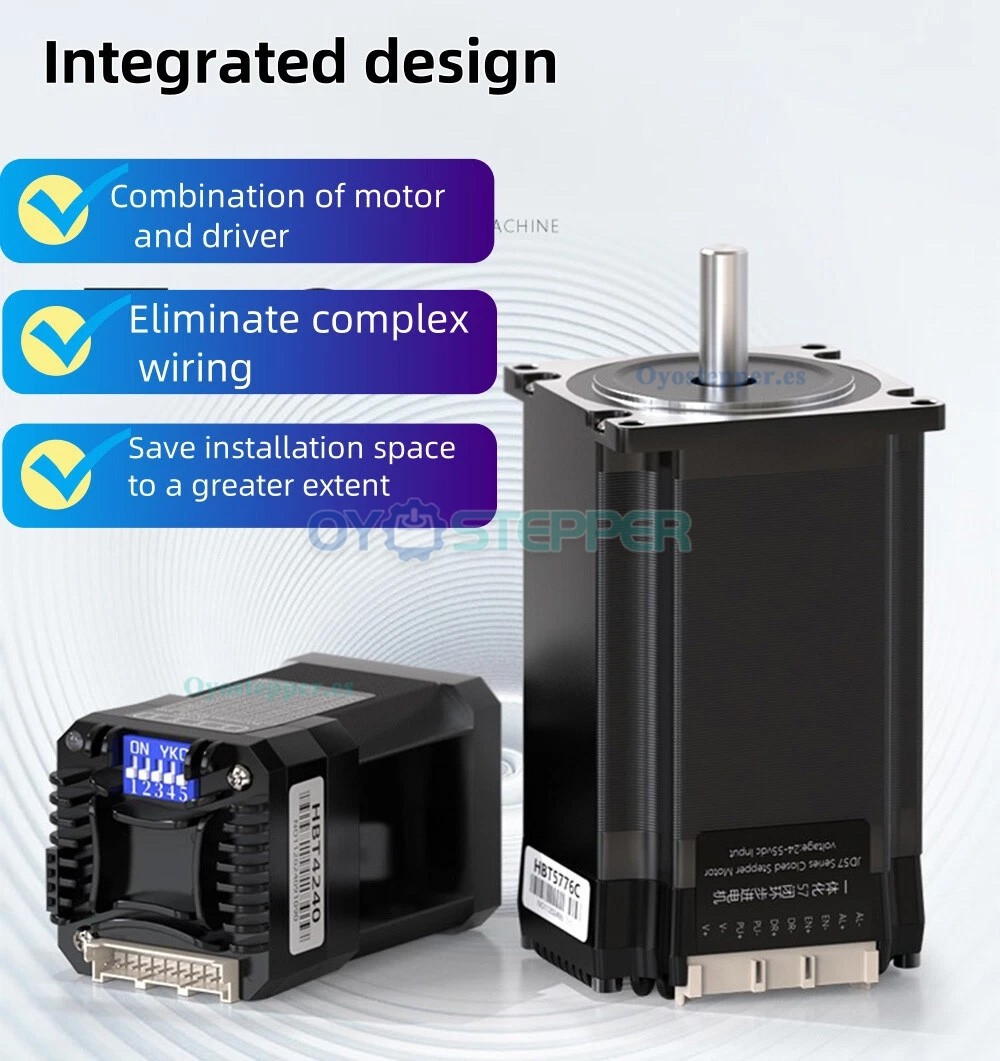

Este producto es una unidad integrada de motor y controlador. Incorpora un encoder de posición y tecnología de control vectorial, diseñada para abordar el problema de pérdida de pasos común en los motores paso a paso tradicionales.

Especificaciones:
Motor y controlador: Diseño integrado
Tecnología de control: Incluye control de lazo cerrado FOC y SPWM
Corriente: Corriente pico 5,0 A, corriente media 3,8 A
Tensión de entrada: 24-55 V CC

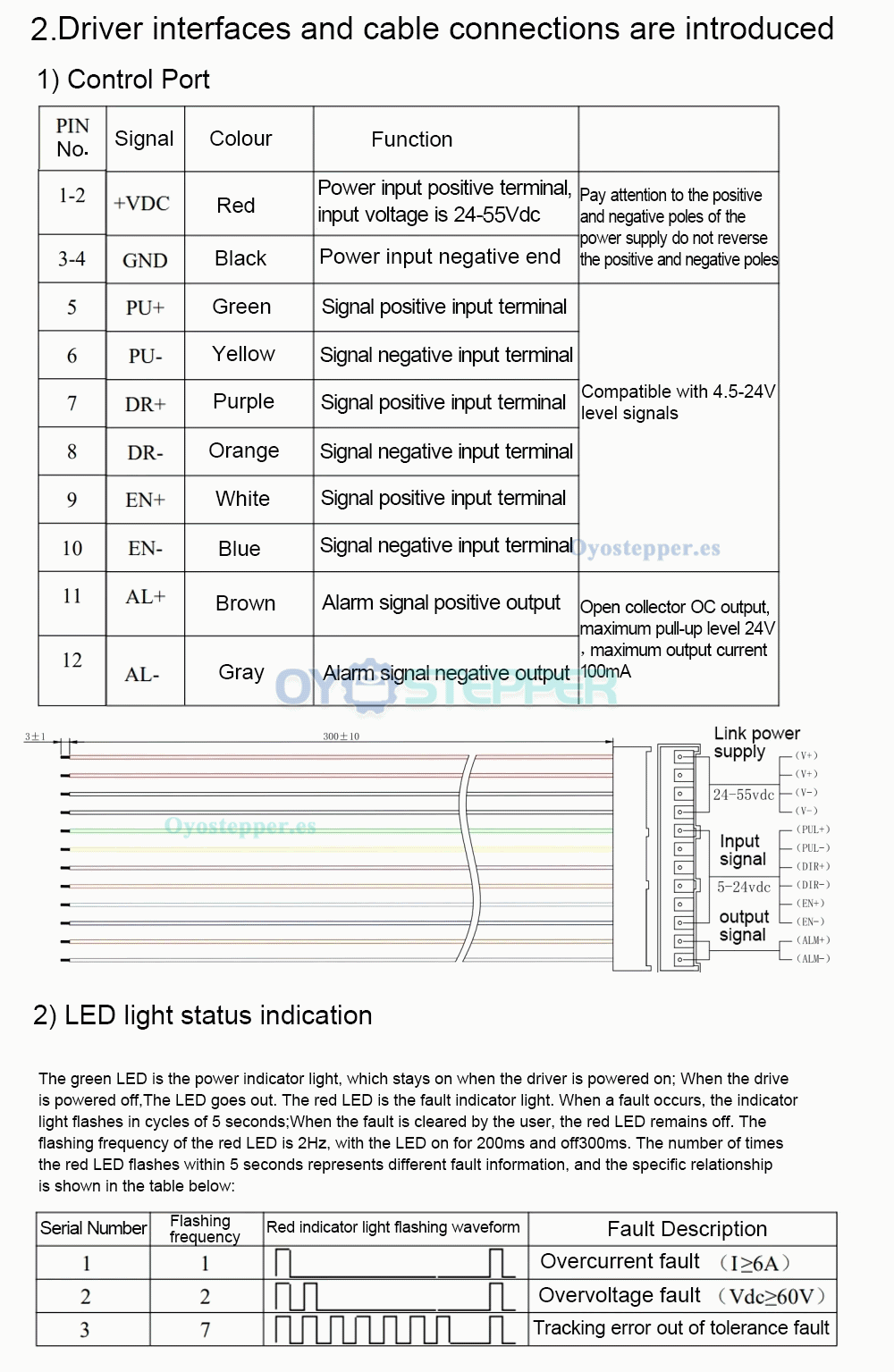

Entrada de comandos: Acepta comandos de pulso/dirección diferenciales y de extremo único
Funciones de protección: Incluye protección contra sobretensión, subtensión, sobrecorriente y desviación de posición
Compatibilidad de señal: Señal de entrada de 3,3-28V

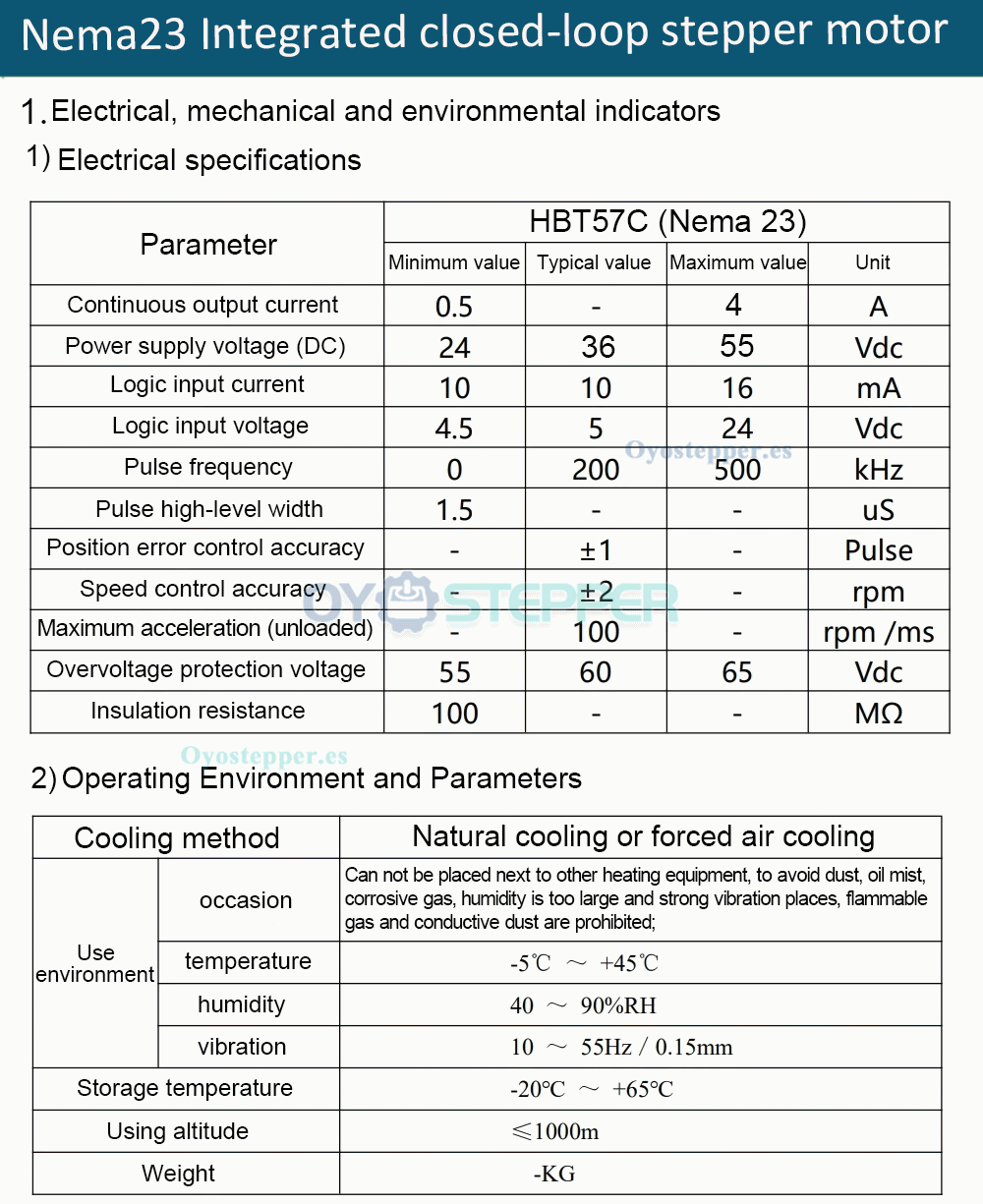

Parámetros técnicos:

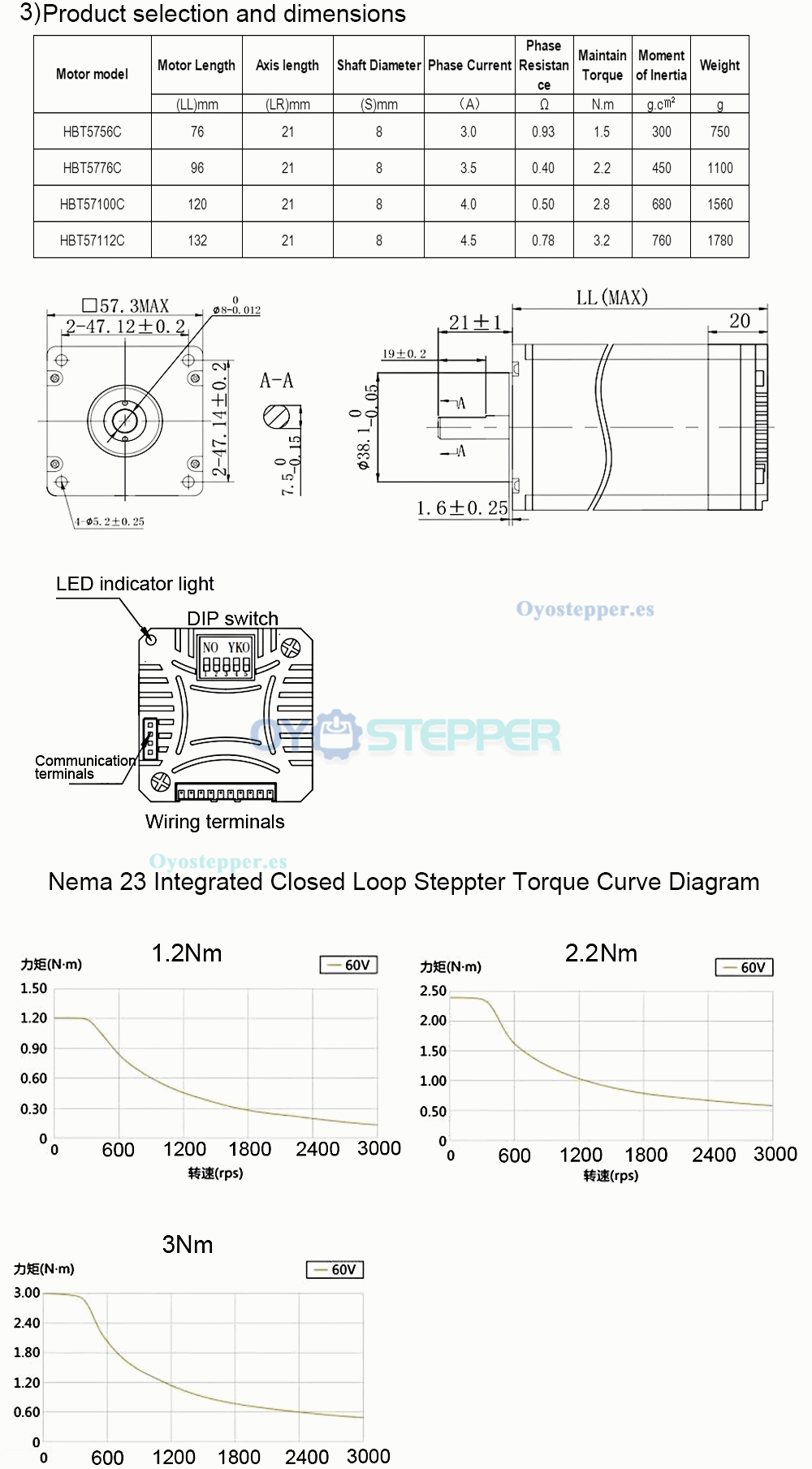

Modelo: HBT57

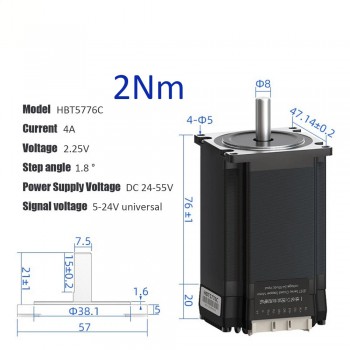

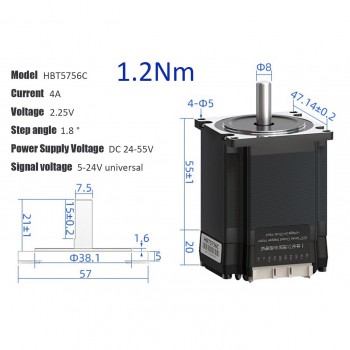

Par nominal: 1,2 N·m / 2 N·m / 3 N·m
Diámetro del eje del motor: 8 mm

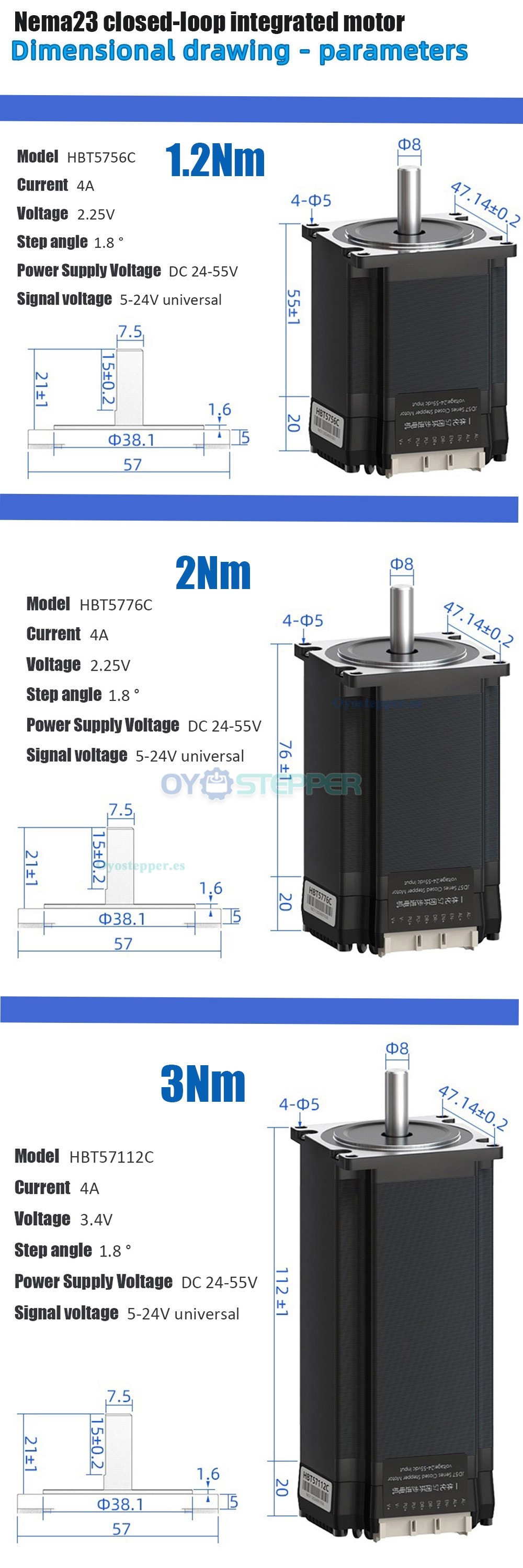

Longitud del cuerpo: 55 mm / 76 mm / 112 mm
Tensión de entrada: 20-48 V CC
Corriente de salida: 3,0-4,2 A
Frecuencia de señal del motor paso a paso: 200 kHz
Corriente de entrada de señal de control: 7-16 mA
Protección contra sobretensión: 55 V CC
Tensión de señal de entrada: 5 V CC
Resistencia de aislamiento: 100 MΩ
Tipo de encoder: Encoder magnético de 1000 líneas.
