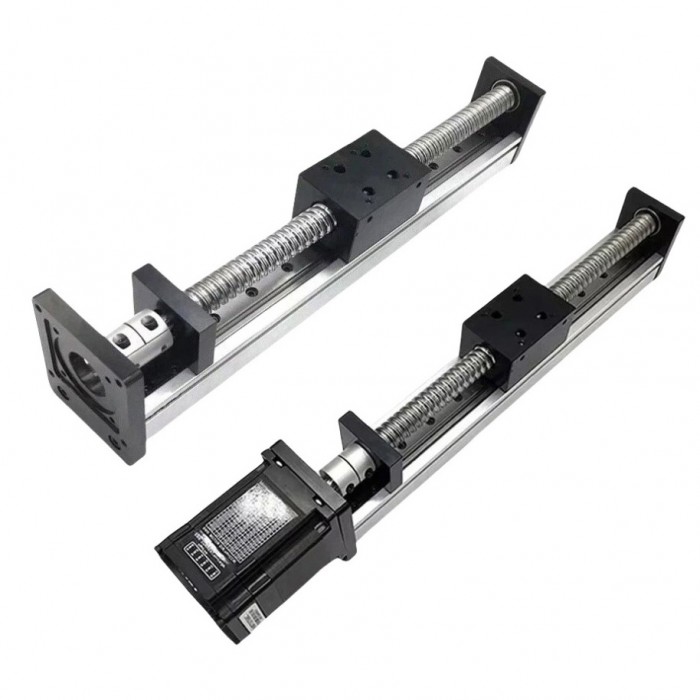

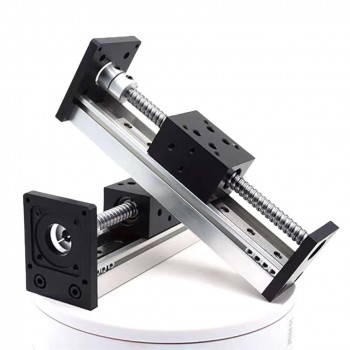

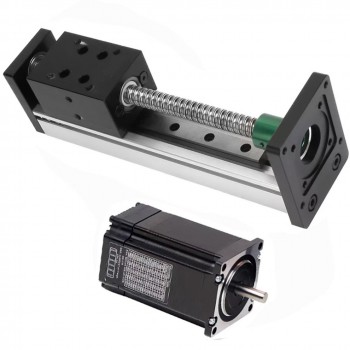

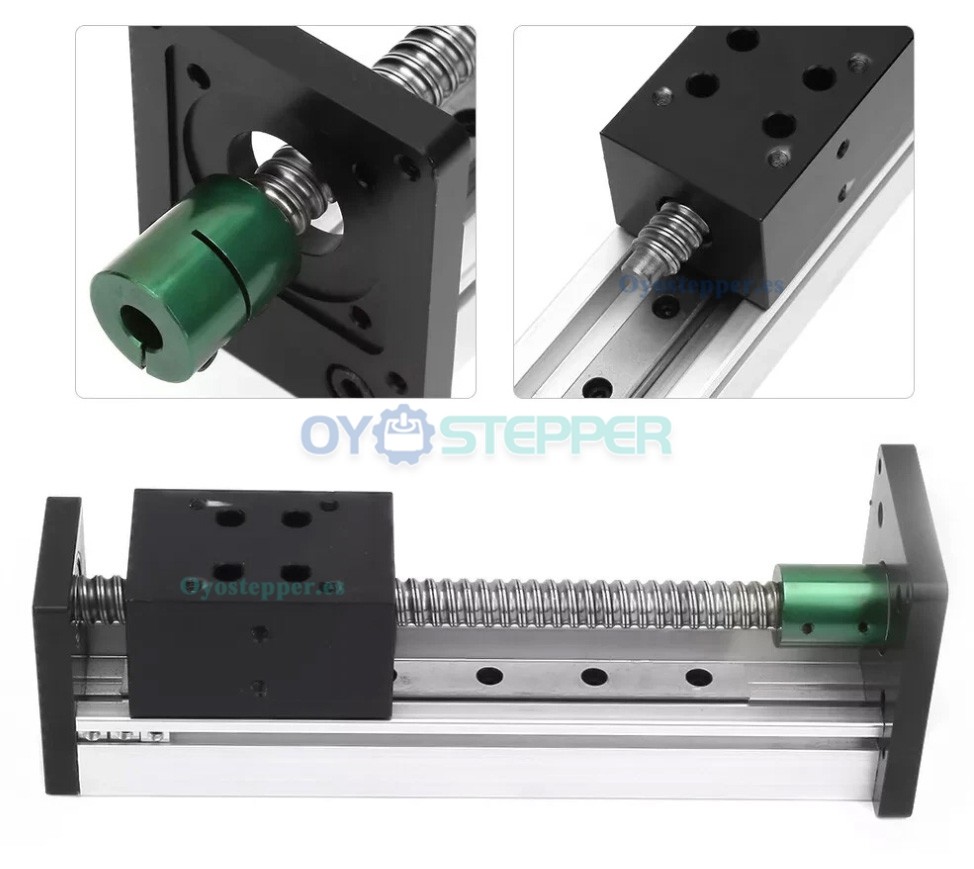

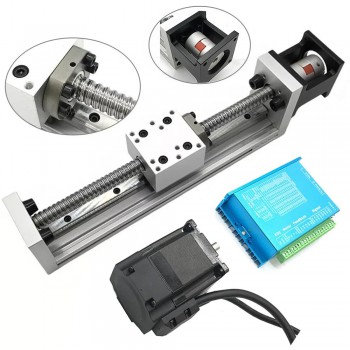

Etapa Deslizante Lineal Mini de 42 mm de Ancho con Guía Simple, Módulo CNC de Husillo a Bolas y Motor Paso a Paso NEMA23

Etapa Deslizante Lineal Mini de 42 mm de Ancho con Guía Simple, Módulo CNC de Husillo a Bolas y Motor Paso a Paso NEMA23

Modelos:

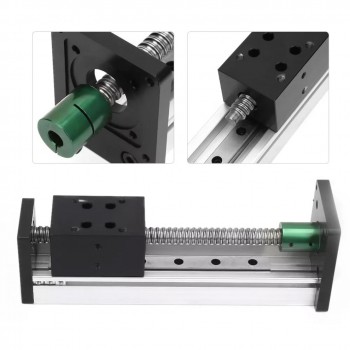

Solo etapa lineal CNC (acoplamiento de 8 mm)

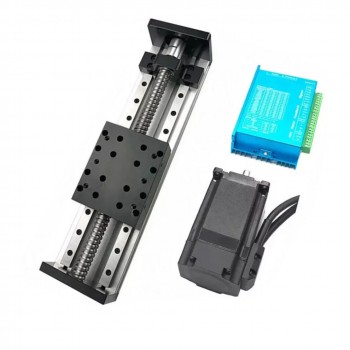

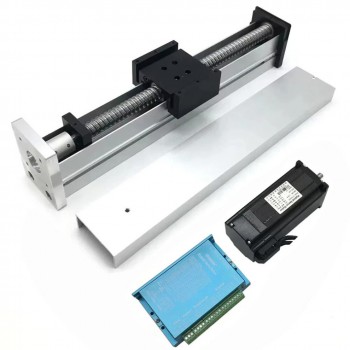

Etapa lineal CNC + motor Nema 23 (1,2 N·m)
Etapa lineal CNC + motor Nema 23 (2 N·m)
Etapa lineal CNC + motor Nema 23 (3 N·m);

Características:
Husillo de bolas grado C7 con precisión de posicionamiento repetido de 0,02–0,03 mm.
Opciones de carrera de 100–300 mm para instalación.
Sistema de guiado con rieles MGW12R y correderas MGW12C.
Material estructural de perfil de aluminio industrial.

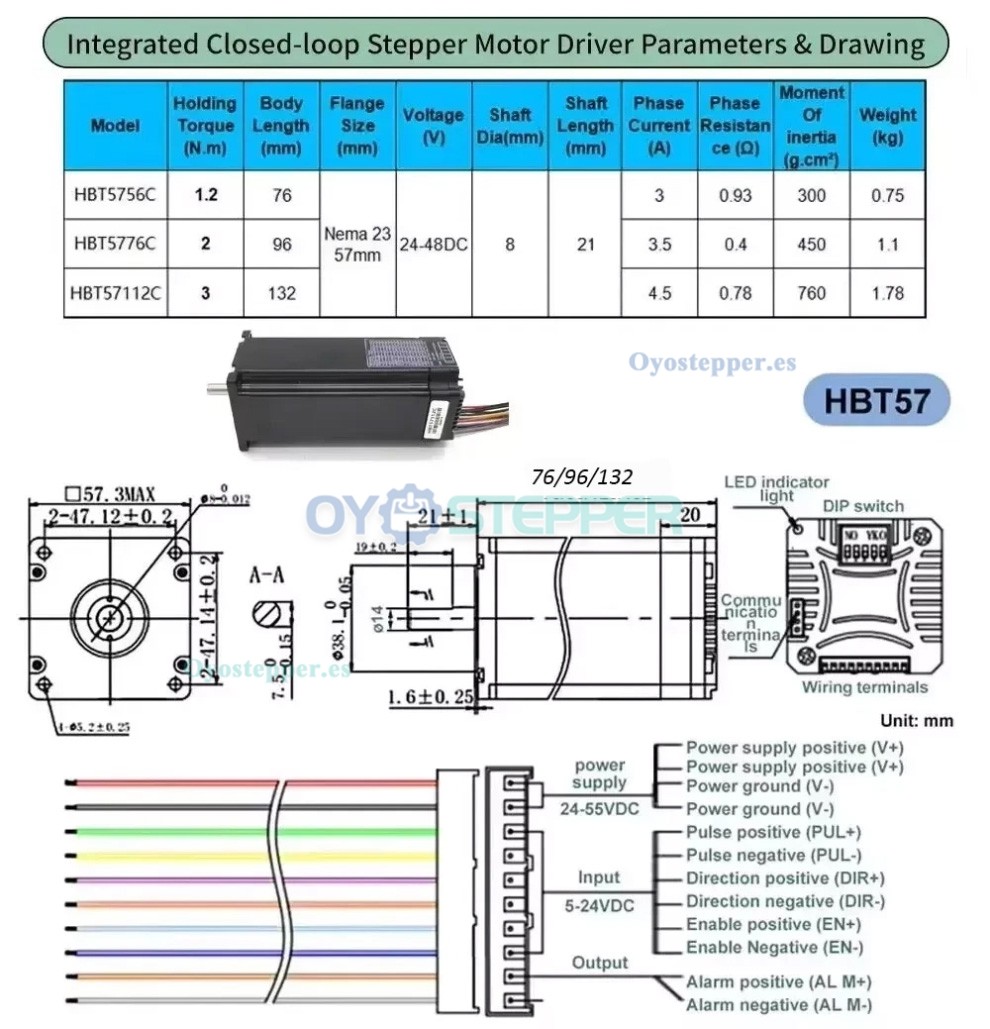

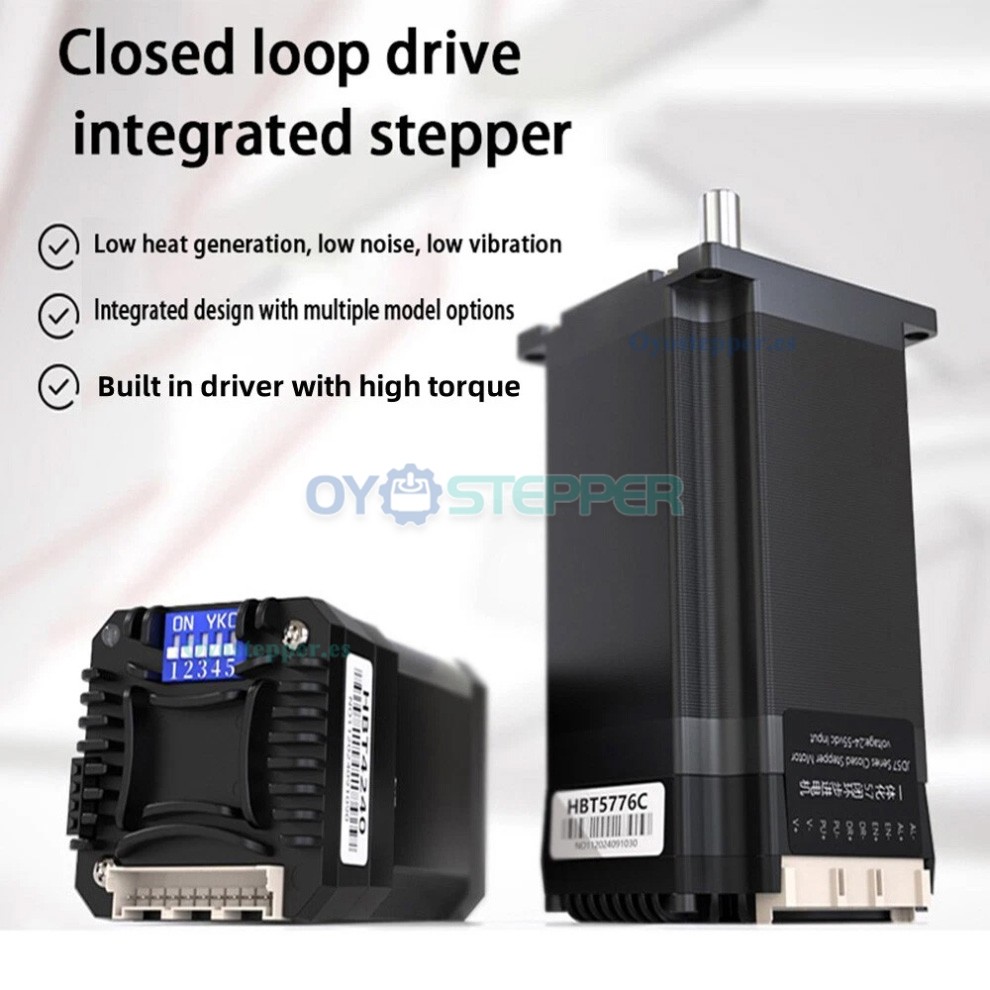

Motor paso a paso NEMA23 integrado opcional (eje de 8 mm, corriente de 3 A, encoder de 1000 líneas).
Compatible con sistemas CNC, corte láser, impresión 3D y automatización.

Aplicación:
El actuador lineal DXG6042 utiliza un husillo de bolas SFU1605 grado C7. Diseñado para maquinaria CNC, sistemas de automatización y aplicaciones que requieren movimiento lineal controlado.

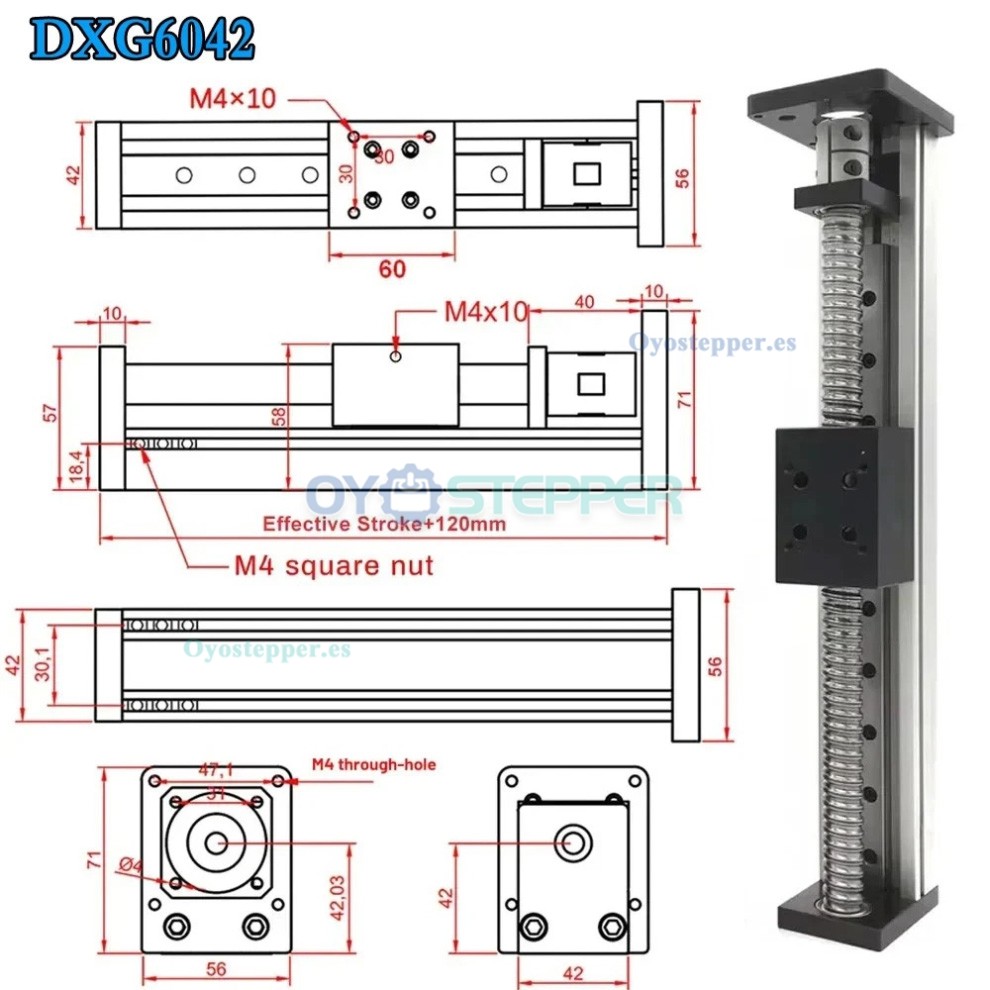

Parámetros:
Modelo: DXG6042 (ancho 42 mm)
Tipo de husillo: SFU1605 (diámetro 16 mm, paso 5 mm; una vuelta del husillo desplaza el panel 5 mm)
Precisión del husillo: Grado C7
Carrera efectiva: 100–300 mm (opcional)
Longitud total: Carrera efectiva + 120 mm
Compatibilidad de motor: Admite motores paso a paso NEMA17 / NEMA23
Tamaño del panel móvil: 60 × 42 mm
Ancho del módulo: 42 mm
Diámetro de guía: 12 mm
Tipo de guía: MGW12R
Tipo de corredera: MGW12C
Capacidad de carga horizontal: 40 kg (máx.)
Capacidad de carga vertical: 20 kg (máx.)
Velocidad máxima: 500 mm/s
Precisión de posicionamiento repetido: 0,02–0,03 mm
Material: Perfil de aluminio industrial.
