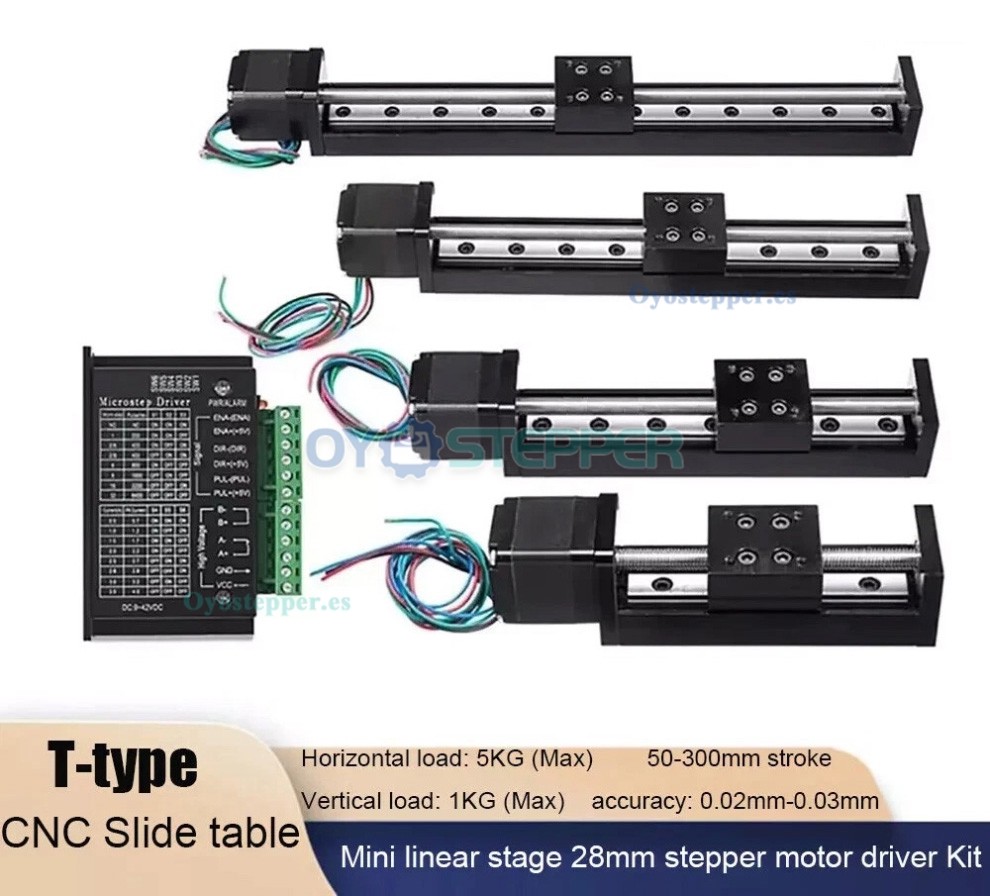

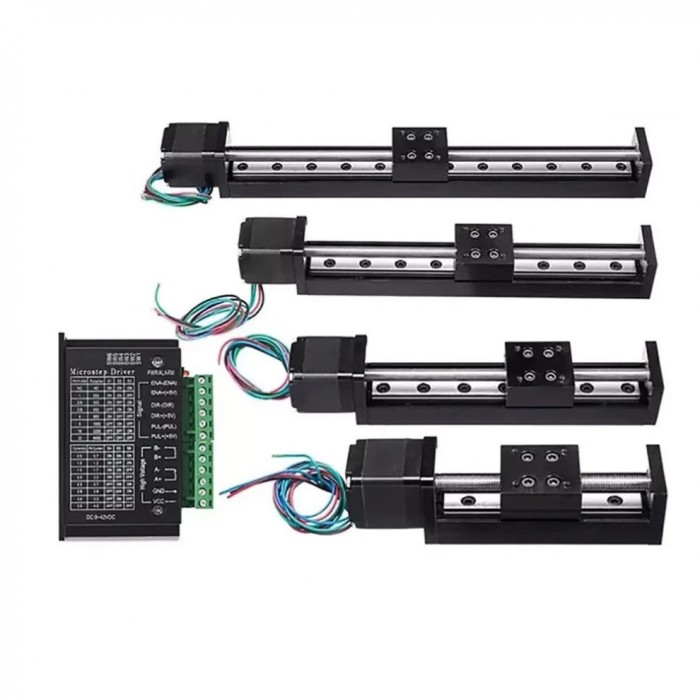

Mesa Deslizante CNC con Husillo Trapezoidal y Etapa Lineal Motorizada con Motor Paso a Paso Nema 11

Mesa Deslizante CNC con Husillo Trapezoidal y Etapa Lineal Motorizada con Motor Paso a Paso Nema 11

Características de la mesa deslizante:
Módulo deslizante lineal compacto (ancho 30 mm). Base de aleación de aluminio con carril de acero para rodamientos. Capacidad de carga horizontal 5 kg, carga vertical 1 kg. Carrera efectiva 50‑300 mm (ajustable). Equipado con volante y escala de desplazamiento para ajuste manual. Utiliza tornillo trapezoidal de 6 mm con pasos opcionales de 1, 2, 4, 6 y 12 mm. Los pasos de 1 mm y 2 mm ofrecen autobloqueo sin alimentación. Motor paso a paso NEMA11 (28 mm) integrado, corriente 0,6 A y par 0,07 N·m.

Aplicaciones:
Aplicable en sistemas de automatización como impresoras 3D, equipos CNC, cortadores láser, destornilladores, máquinas de soldar y dispositivos de dosificación.

Parámetros:
Modelo: T06
Tipo de deslizamiento: Mesa con tornillo trapezoidal
Carga horizontal: 5 kg (máx.)
Carga vertical: 1 kg (máx.)
Carrera efectiva: 50‑300 mm

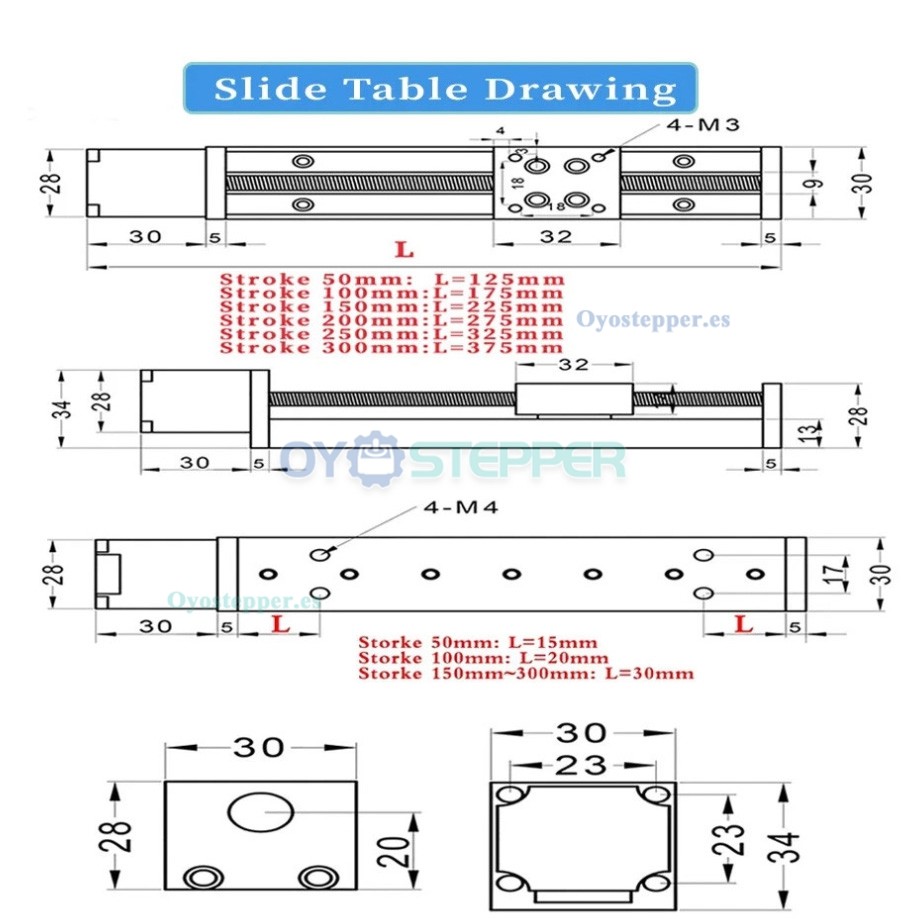

Longitud total: Carrera efectiva + 75 mm
Tamaño del panel: 30 × 32 mm
Precisión de posicionamiento repetido: 0,02‑0,03 mm
Velocidad máxima: 80 mm/s
Ancho del riel: 6 mm
Tipo de bloque: MGN8H
Precisión del tornillo: C7
Paso: 1/2/4/6/12 mm (1 vuelta mueve el panel el valor de paso correspondiente);

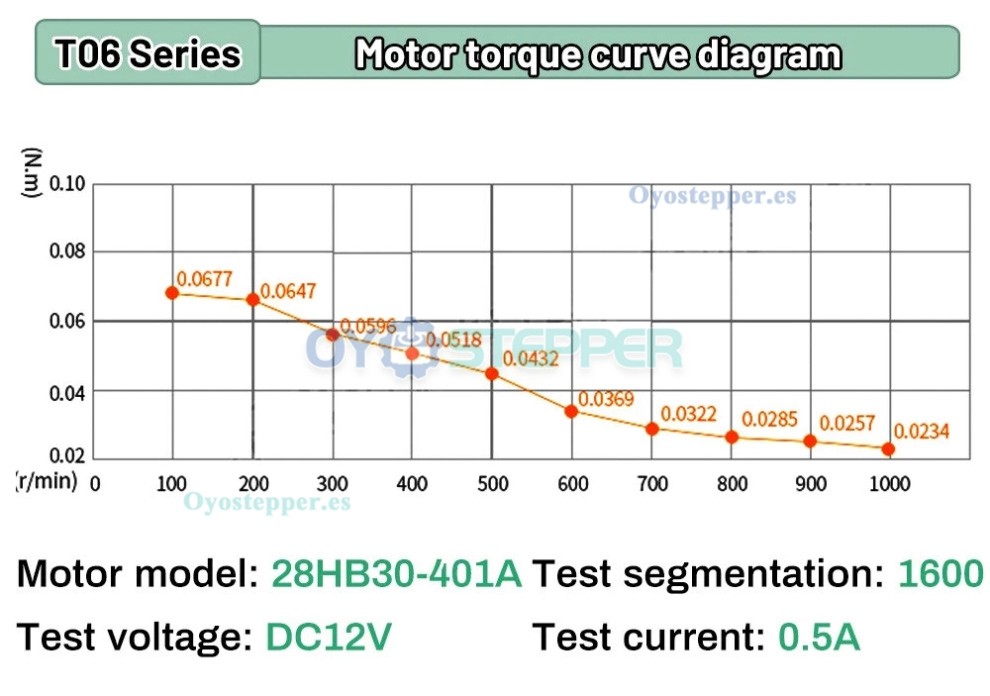

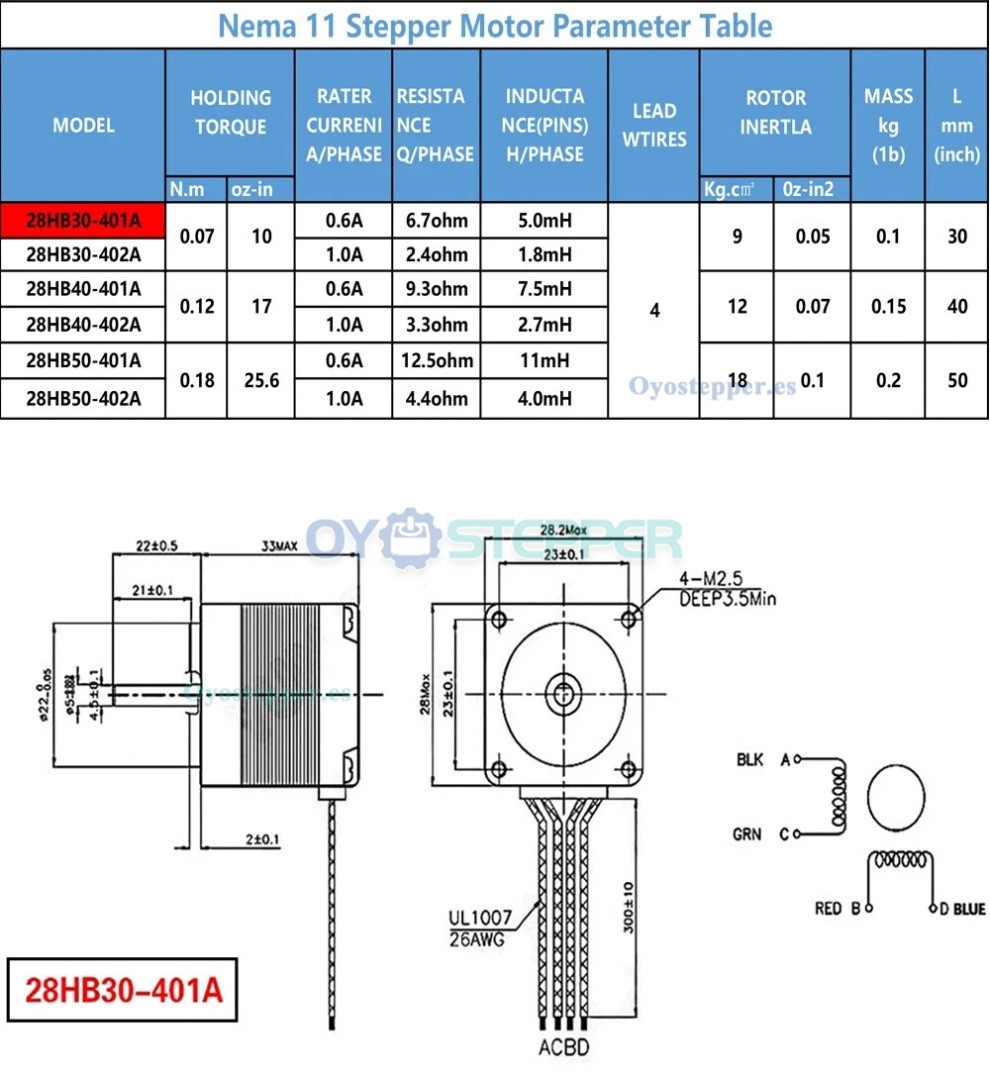

Parámetros del motor paso a paso:
Modelo: 28HB30‑401A (compatible con 28HB40‑401A)
Tamaño de brida: NEMA11 (28 mm)
Par de mantenimiento: 0,07 N·m
Longitud del cuerpo: 30 mm
Diámetro del eje: 5 mm
Tipo de motor: Motor de 2 fases
Corriente: 0,6 A
Ángulo de paso: 1,8°;
