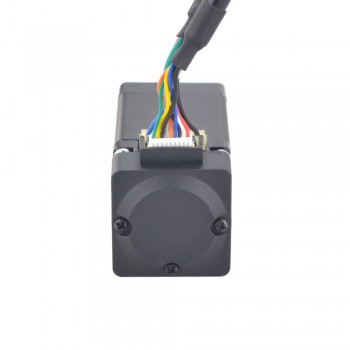

Motor paso a paso de bucle cerrado Nema 11 bipolar 1,8 grados 0,1 Nm 0,67 A 2 fases con codificador 1000CPR
Especificación eléctrica
- Número de pieza del fabricante: 11HS18-0674D-E1000
- Número de fase: 2
- Ángulo de paso: 1,8 grados
- Par de retención: 0,1 Nm (14,16 oz.in)
- Corriente nominal/fase: 0.67A
- Resistencia de fase: 6,8 ohmios ± 10%
- Inductancia: 6,0 mH ± 20 % (1 KHz)
Especificación física
- Tamaño del marco: 28 x 28 mm
- Longitud del cuerpo: 57 mm
- Diámetro del eje: Φ5mm
- Longitud del eje: 20 mm
- Longitud del eje de corte en D: 15 mm
- Longitud del cable: 300 mm
- Peso: 0,14 kg
Especificación del codificador
- Tipo de circuito de salida: tipo diferencial
- Tipo de codificador: incremental óptico
- Resolución del codificador: 1000PPR (4000CPR)
- Canales de señal de salida: 3 canales
- Voltaje de suministro mínimo: 4,5 V.
- Voltaje de suministro máx.: 5,5 V
- Corriente de salida: 100mA MÁX.
- Alto voltaje de salida: ≥Vcc-0.4V
- Bajo voltaje de salida: ≤0.4V
- Frecuencia de salida máx.: 1,85 HZ
Conexión
ALFILER | 1 | 2 | 3 | 4 |
Motor | A+ | A- | B+ | B- |
ALFILER | 1 | 2 | 3 | 7 | 8 | 11 | 12 | 13 |
codificador | EA+ | CCV | TIERRA | CAROLINA DEL NORTE | CAROLINA DEL NORTE | EB+ | EB- | EA- |
Recursos
- Hoja de datos completa: 11HS18-0674D-E1000.pdf
- Curva de par: 11HS18-0674D-E1000 Curva de par.pdf
- 11HS18-0674D-E1000.STEP
Especificación eléctrica | |
---|---|
Bipolar/Unipolar | Bipolar |
Par de retención (Ncm) | 10 |
Par de retención (oz.in) | 14.16 |
Inductancia(mH) | 6 |
Resistencia de fase(ohmios) | 6.8 |
Corriente nominal (A) | 0.67 |
Ángulo de paso(°) | 1.8 |
Especificación del codificador | |
Protección de la PI | IP20 |
Corriente de salida(mA) | 20 |
Frecuencia de salida | ≤60MHz |
Tensión nominal(V) | 5 |
Velocidad de funcionamiento(rpm) | ≤3600rpm |
Canales de señal de salida | 3 canales |
Especificación física | |
Longitud del cable(mm) | 300 |
Número de cables | 4 |
Diámetro del eje(mm) | 5 |
Longitud del eje(mm) | 20 |
