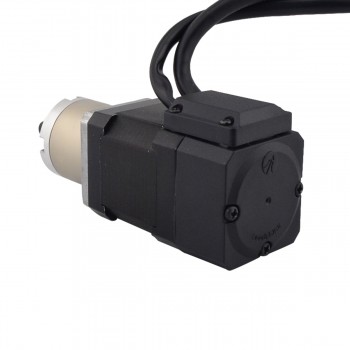

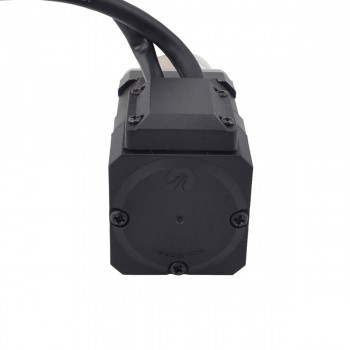

Motor paso a paso con engranajes de circuito cerrado Nema 17 bipolar 1,8 grados 1,68 A 2,80 V 0,52 Nm con codificador 14:1 1000CPR
-
Manuales y documentacion:
Hoja de datos del motor:
Motor paso a paso con engranajes de circuito cerrado Nema 17 bipolar 1,8 grados 1,68 A 2,80 V 0,52 Nm con codificador 14:1 1000CPR
Especificación del motor
Número de pieza del fabricante: 17HS19-1684D-PG14-E1000
Tipo de motor: paso a paso bipolar
Ángulo de paso sin caja de cambios: 1,8 grados
Par motor sin caja de cambios: 0,52 Nm (73,65 oz.in)
Corriente nominal/fase: 1.68A
Resistencia de fase: 1,8 ohmios
Voltaje: 2,80 V
Inductancia: 3,20 mH ± 20 % (1 KHz)
Número de clientes potenciales: 4
Longitud del cable: 300 mm
Especificaciones de la caja de cambios
Tipo de caja de cambios: Planetario
Reductor Longitud: 35 mm
Relación de transmisión: 13.73
Eficiencia: 80%
Diámetro del eje: Φ8mm
Longitud del eje: 20 mm
Longitud de corte en D: 15 mm
Contragolpe sin carga: <= 3 grado
Par máximo permitido: 3 Nm (424,92 oz.in)
Momento de par admisible: 5 Nm (708,2 oz.in)
Carga axial máxima del eje: 50N
Carga radial máxima del eje: 100N
Especificación del codificador
Tipo de codificador: Incrementales ópticos
Voltaje de conducción: 4,5 V a 5,5 V
Corriente de salida: 20mA
Resolución: 1000PPR (4000CPR)
Señal de salida: 2 canales
Diámetro interior: Φ5 mm
Frecuencia de salida: ≤60MHz
Velocidad de funcionamiento: ≤3600 rpm
Protección IP: IP20
Conexión
ALFILER | 1 | 2 | 3 | 4 |
Motor | A+ | A- | B+ | B- |
ALFILER | 1 | 2 | 3 | 11 | 12 | 13 |
codificador | EA+ | CCV | TIERRA | EB+ | EB- | EA- |
Especificación del motor | |
---|---|
Bipolar/Unipolar | Bipolar |
Par de retención (Ncm) | 52 |
Par de retención (oz.in) | 73.653 |
Inductancia(mH) | 3.2 |
Longitud del cable(mm) | 300 |
NEMA Tamaño | Nema 17 |
Número de cables | 4 |
Resistencia de fase(ohmios) | 1.8 |
Corriente nominal (A) | 1.68 |
Diámetro del eje(mm) | 8 |
Longitud del eje(mm) | 20 |
Ángulo de paso(°) | 1.8 |
Especificación del codificador | |
Protección de la PI | IP20 |
Frecuencia de salida | ≤60KHz |
Tensión nominal(V) | 5 |
Resolución(RCP) | 1000 |
Velocidad de funcionamiento(rpm) | ≤3600rpm |
Canales de señal de salida | 2 canales |
